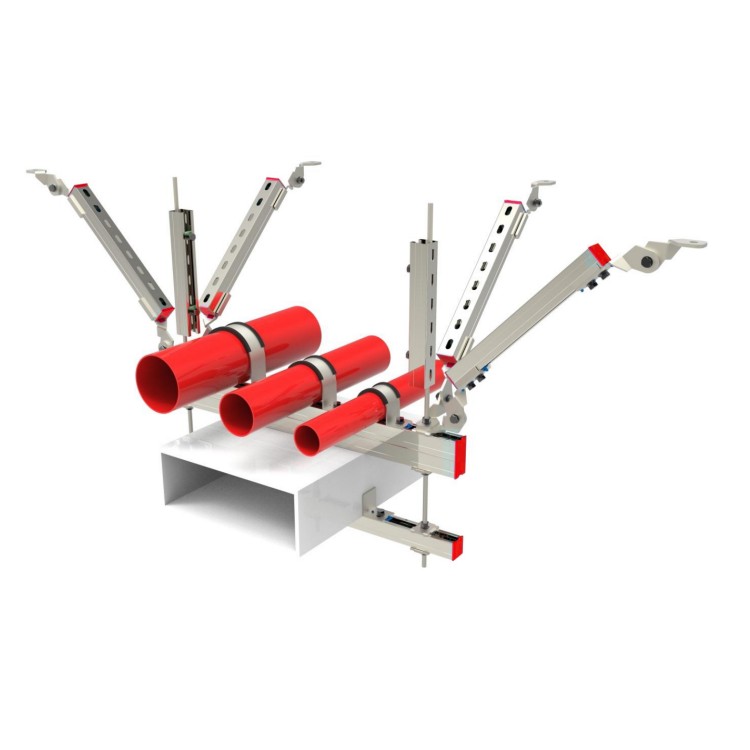

管道抗震支架

抗震支架是限制附屬機電工程設施產生位移，控制設施振動，并將荷載傳遞至承載結構上的各類組件或裝置。 抗震支架在地震中應對建筑機電工程設施給予可靠的保護，承受來自任意水平方向的地震作用；抗震支架應根據其承受的荷載進行驗算；組成抗震支架的所有構件應該采用成品構件，連接緊固件的構件應便于安裝

1、C型鋼為冷壓成型槽鋼，截面尺寸為41*41*2.5mm，41*62*2.5mm，41*82*2.5mm，41*124*2.5mm等，長度為3000mm或6000mm的標準型材，鋼材材制為Q235B及以上，且滿足《碳素結構鋼》GB/T700-2006規定，壁厚不小于·2.5mm。槽鋼背面有條形安裝孔和輔助標距，以便于施工時現場安裝及加工，與以后管道安裝，維護和擴展使用；



2、管道抗震支架裝配式管道吊掛支架C型鋼內緣須有齒牙，且不小于0.9毫米，并且所以配件的安裝依靠機械咬合實現，嚴禁任何以配件的摩擦作用來承擔受力的安裝方式，所有連接配件不允許使用跟槽鋼不匹配的彈簧螺母；槽道有加勁肋保證槽道有足夠的強度，確保運輸，切割及安裝時槽鋼截面無變形；



3、配套安裝金屬管道的管卡內需配惰性橡膠內襯墊，以達到絕緣，防震，降噪（降噪至少達到8dB）的效果。為了減少電迷流對系統的影響金屬管道與管卡接觸處均應加絕緣墊，天然橡膠含量達到28%以上的天然橡膠，按不同管徑和支承要求制造成型，以滿足個系統防迷流要求，并要求有防火測試報告；



4、表面防腐處理：抗震連接構建采用鍍鋅處理，鋅層厚度不小于65um;要滿足600小時中性鹽霧試驗不出線紅銹；

技術參數

管道抗震支架表面處理：電鍍鋅/熱浸鍍鋅/環氧噴涂

注：D代表焊接雙拼槽鋼

應用特性

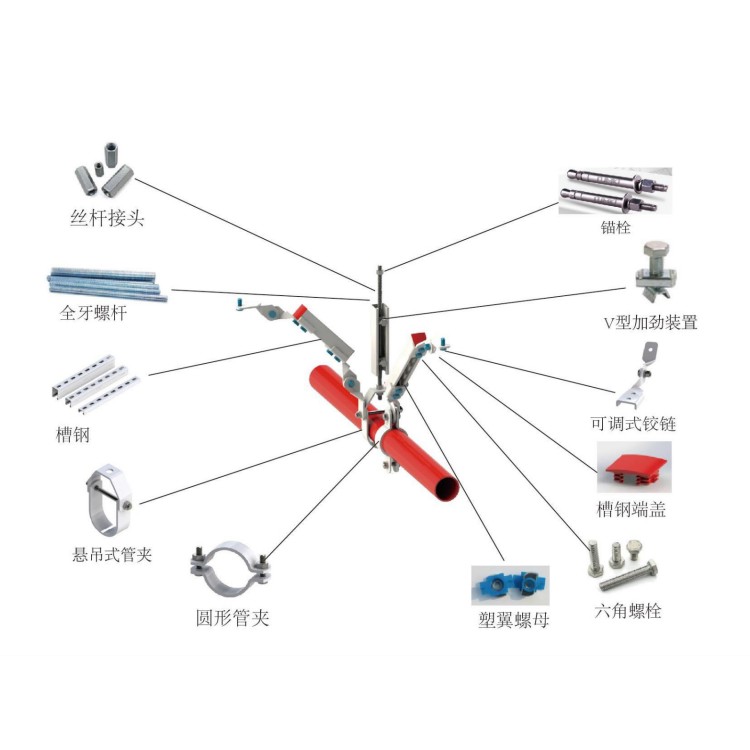

C型鋼作為支吊架的基礎受力構件，可以和各種零部件靈活配置，形成完整的結構支撐體系。

可以通過相關構件快速****地與鋼結構、混泥土等結構主體進行連接，組合成多種形式的成品支吊系統或抗震支吊架系統。

C型槽鋼卷邊帶鋸齒，使得槽鋼與塑翼螺母或彈簧螺母的連接更加安全可靠，****抗剪、止滑、抗沖擊。

新穎的軸向加強筋設計，增加了C型槽鋼的抗彎能力。

方便各種管道、電纜橋架和設備的安裝、維護和擴容。

雙拼槽鋼在加強支架結構的同時，是雙向支撐與吊裝成為可能。

雙拼槽鋼的上撐下吊架安裝方式能夠****提升建筑的凈空標高，更加合理利用。

安裝

根據實際所需長度，C型槽鋼可在工地現場裁剪下料。

無需焊接，模塊化配件設計，可任意搭配組裝成各種形式的支吊架系統。

通過使用鋼結構梁夾，可將支架生根在鋼結構中；使用錨栓，可將支架生根在混凝土結構，錨栓的選型****計算確定。

支吊架安裝完畢后應擦拭干凈，所有暴露的槽鋼端部均需安裝端蓋，保護切割截面，以防生銹及傷人。
