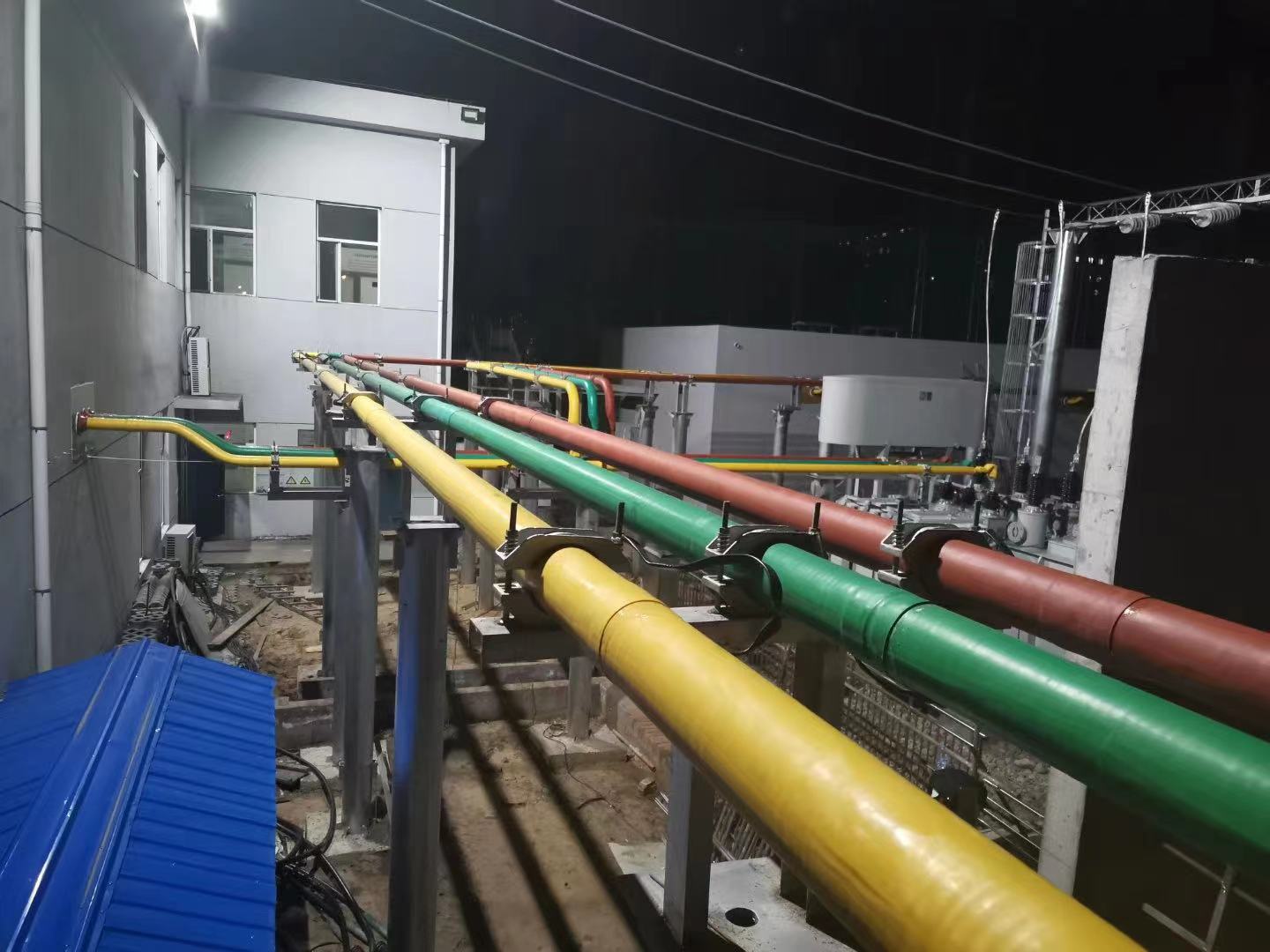

高壓管型母線的安裝方式

 連接插入式母線槽連接。母線連接時，用高絕緣一年阻燃的高強度絕緣板，并且用來作為連接附件，用絕緣套管螺絲檢查緊固。根據規范要求，螺栓孔與螺栓間隙較小。由于在母線槽螺栓上增加了絕緣套管，因此間隙更窄。因此主母線連接時，軸線應嚴格保持在同一中心線上，母線螺栓孔和絕緣板應完全對齊，并且各螺栓依次均勻施涂。其目的是防止螺栓上的絕緣套管，在某些境中，安裝過程中受到剪切力的損壞。

    在工程施工管理過程中，要辟免因螺栓絕緣套管應力損壞而導致母線槽絕緣降低，要滿足接地要求。但在密集型母線槽的母線外殼噴涂時，****用導線與接地螺栓連接。安裝前后應檢查并比較母線槽的絕緣情況，以檢查是否因安裝質量問題而降低。密集型母線槽的防水母線槽一般設計為室內使用。

    但在使用中，如果母線槽進水，絕緣性能會降低，長期運行會造成短路，燒毀母線槽�？赡軙�(huì)導致母線槽進水，所以安裝方式采取必要的防護措施。由于生產或屋頂滲漏等原因，樓板水會沿著穿過樓板的母線槽滲漏，造成水進入母線槽，降低母線槽的絕緣性。

    母線槽穿樓板時能發生進水短路故障，導致整個生產裝置停運事故。解決辦法有很多，在此就不一一說明，變壓器室母線槽固定方法廠家提供的母線槽一般采用圓鋼吊裝。這種方法不適用于變壓器室母線槽的固定，因?yàn)檫@種吊裝固定是“柔性”固定的。

    只能將母線槽吊起來，使其不能上下移動，當母線槽安裝不當時，受母線扭應力或短路電力的影響，如有噪聲，母線槽可能左右或向上晃動，造成與母線槽相連的變壓器低壓套管損壞或套管根部橡膠密封圈漏油。

    因此，建議變壓器室母線槽的固定。母線槽由母線槽下的槽鋼支架支撐，母線槽用圓鋼作為包裝箱固定在槽鋼支架上，槽鋼支架的兩端用螺栓與變壓器室兩側墻上的預埋件連接。
