鋁合金電纜橋架

簡介

橋架是一個支撐和放電纜的支架。橋架在工程上用的很普遍，只要鋪設電纜就要用橋架，電纜橋架作為布線工程的一個配套項目，目前尚無專門的規范指導，，每個生產廠家的規格程式缺乏通用性，因此，設計選型過程應根據弱電各個系統纜線的類型、數量，合理選定適用的橋架。電纜橋架具有品種全、應用廣、強度大、結構輕、造價低、施工簡單、配線靈活、安裝標準、外型美觀等特點。鋁合金橋架是采用鋁合金擠壓而成，具有造型美觀、結構簡單、安裝方便等特點。

鋁合金電纜橋架它適用于一般工礦企業室內外架空敷設電力電纜和電氣設備用線，也可作為電信電纜和自控管纜的通道。

鋁制橋架分為槽式、托盤式和梯級式3種類型。

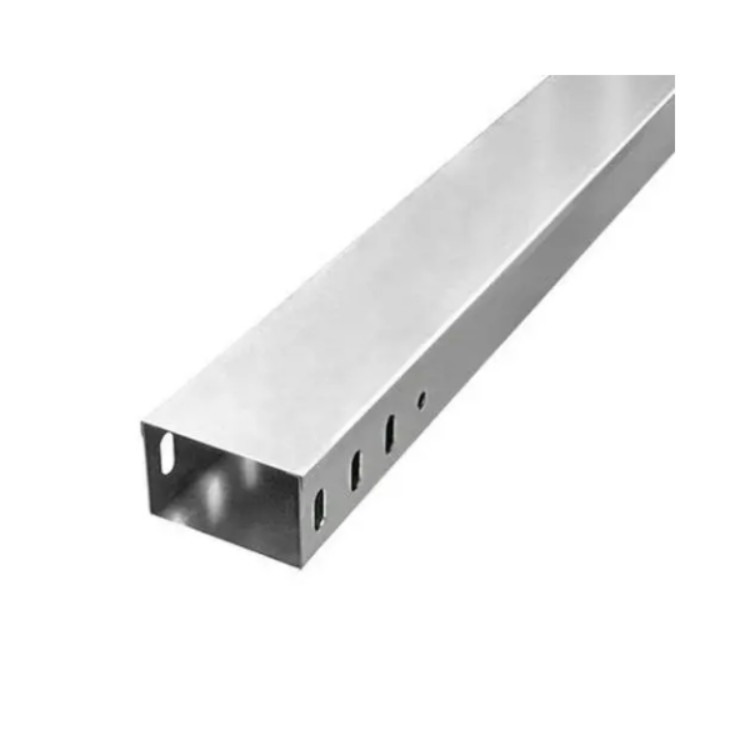

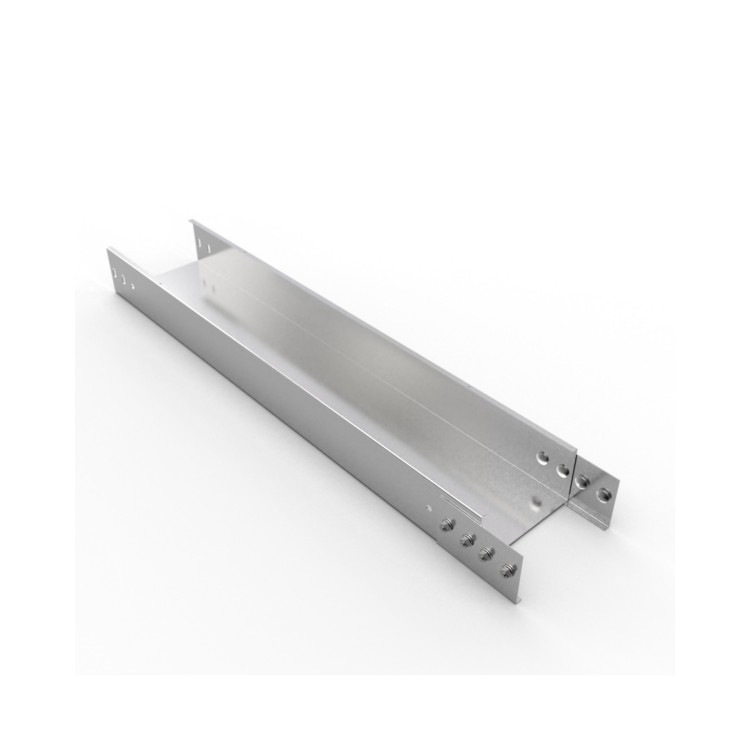

1、槽式橋架：由兩根立柱支撐在橫梁上構成，一端裝彎通或三通等附件與各分支連接。另一端支承在墻上或柱上（圖1），整個系統可用同一根立柱來代替支柱以滿足施工要求；

2、托盤式：由基座、支架和蓋板組成，可水平傾斜于建筑物內任何部位；

3、梯級式（或稱網格式）：由多根短料組合成一組有側邊支撐的結構作為支承構件形成一種網格狀支撐物固定在不同的支點上以實現多個方向的布線功能.根據工程現場環境和客戶的要求定制各種規格的梯形橋架.

鋁合金電纜橋架的特點

1、鋁合金電纜橋架外觀美觀、荷載能力大、質量輕、可做成多種式樣、因其優良的抗腐蝕性，廣泛適用于電廠、化工、石化等多個領域，尤其適用于腐蝕環境惡劣的場所。

2、鋁合金電纜橋架有一些鋁合金采用熱處理方式加工后，擁有良好的機械性能，可以加工成各種形態和規格的鋁材。

3、梯邊和橫檔由擠壓成型的工藝制作而成，使得橋架外表光滑美觀。

4、加工工藝和連接方式的成熟，使得橋架安裝方便。

鋁合金電纜橋架的作用

作用一、可以很好的起到裝飾的效果，本身在設計的時候款式類型就是很好，而我們要是都能夠知道基本的優勢價值，在具體選擇的時候也可以看看鋁合金橋架廠所生產的產品是不是自己想要的，確實都是可以輕松的來選擇使用。

作用二、在整體的展示效果上很好，現在在很多場所中都可以很好的發揮橋架的作用，不過，很多人關注的還是鋁合金橋架價格，要是價格合理，整體的尺寸大小也都是自己想要的，就可以輕松的來選擇使用。

橋架是可以獨立架設, 也可以敷設在各種建(構)筑物和管廊支架上，體現結構簡單、造型美觀、配置靈活和維修方便等特點的建筑結構。 橋架全部零件均需進行鍍鋅處理，安裝在建筑物外露天的橋架，如果是在鄰近海邊或?qū)儆诟�蝕區，則材質****具有防腐、耐潮氣、附著力好， 耐沖擊強度高的物性特點。

使用范圍 ：


使用范圍

鋁合金橋架優勢：

鋁合金橋架采用的是1060型號鋁板，1060鋁板是鋁板家族常用的一款系列，含鋁量達到99.6%之高，適于在潮濕環境下安裝敷設，無論是導電性或?qū)�熱性、腐蝕性都具有很大的優勢，完全能夠滿足常規加工的要求，特點是防生銹、防腐蝕、是壽命長，并且鋁合金材質具有較輕的重量，可以提高施工人員安裝效率。

鋁合金橋架原理：

鋁合金橋架利用鋁合金型材生產而成，以鋁為基的合金總稱。主要合金元素有銅、硅、鎂、鋅、錳，次要合金元素有鎳、鐵、鈦、鉻、鋰等。

鋁合金密度低，但強度比較高，接近或超過優質鋼，塑性好，可加工成各種型材，具有優良的導電性、導熱性和抗蝕性，工業上廣泛使用，使用量僅次于鋼

橋架的結構形式：

1、在工程設計中，橋架的布置應根據經濟合理性、技術可行性、運行安全性等因素綜合比較，以確定方案，還要充分滿足施工安裝、維護檢修及電纜敷設的要求。

2、橋架水平敷設時距地面的高度一般不低于于2.5m，垂直敷設時距地面1.8m以下部分應加金屬蓋板保護，但敷設在電氣專用房間內時除外。電纜橋架水平敷設在設備夾層或馬道且低于2．5m，應采取保護接地措施。

 3、橋架、線槽及其支吊架使用在有腐蝕性環境中，應采用耐腐蝕的剛性材料制造�；虿扇》栏�蝕處理，防腐蝕處理方式應滿足工程。

 4、橋架在有防火要求的區段內，可在電纜梯架，托盤內添加具有耐火或難燃性能的板，網等材料構成封閉或半封閉式結構，并采取在橋架及其支吊架表面涂刷防火涂層等措施。
