組合型抗震支架

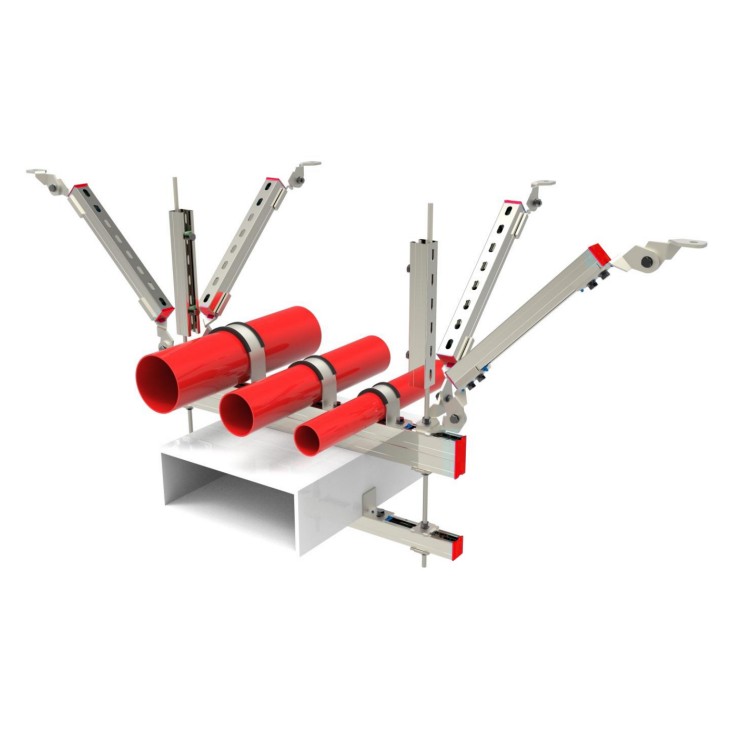

組合型抗震支架抗震支架是由錨固支撐體系、加固支撐體系、抗震連接構件和抗震斜撐組成，與建筑結構體間牢固連接。適用于支撐管路、風管、電纜橋架等機電管道設備和提供抗震支撐的吊架產品。

抗震支架是限制附屬機電工程設施產生位移，控制設施振動，并將荷載傳遞至承載結構上的各類組件或裝置。 抗震支架在地震中應對建筑機電工程設施給予可靠的保護，承受來自任意水平方向的地震作用；抗震支架應根據其承受的荷載進行驗算；組成抗震支架的所有構件應該采用成品構件，連接緊固件的構件應便于安裝；保溫管道的抗震支架限位應按照管道保溫后的尺寸設計，且不應限制管道熱脹冷縮產生的位移。經抗震加固后的建筑給水排水、消防、供暖、通風、空調、燃?xì)�、熱力、電力、通訊等機電工程設施，當遭遇到本地區抗震設防烈度的地震發生時，可以達到減輕地震破壞，減少和盡可能防止次生災害的發生，從而達到減少人員傷亡及財產損失的目的。

應用特性

C型鋼作為支吊架的基礎受力構件，可以和各種零部件靈活配置，形成完整的結構支撐體系。

可以通過相關構件快速與鋼結構、混泥土等結構主體進行連接，組合成多種形式的成品支吊系統或抗震支吊架系統。

C型槽鋼卷邊帶鋸齒，使得槽鋼與塑翼螺母或彈簧螺母的連接更加安全可靠，抗剪、止滑、抗沖擊。

C型鋼為冷壓成型槽鋼，截面尺寸為41*41*2.5mm，41*62*2.5mm，41*82*2.5mm，41*124*2.5mm等，長度為3000mm或6000mm的標準型材，鋼材材制為Q235B及以上，且滿足《碳素結構鋼》GB/T700-2006規定，壁厚不小于2.5mm。槽鋼背面有條形安裝孔和輔助標距，以便于施工時現場安裝及加工，與以后管道安裝，維護和擴展使用；

新穎的軸向加強筋設計，增加了C型槽鋼的抗彎能力。

方便各種管道、電纜橋架和設備的安裝、維護和擴容。

雙拼槽鋼在加強支架結構的同時，是雙向支撐與吊裝成為可能。

雙拼槽鋼的上撐下吊架安裝方式能夠提升建筑的凈空標高，更加合理利用。

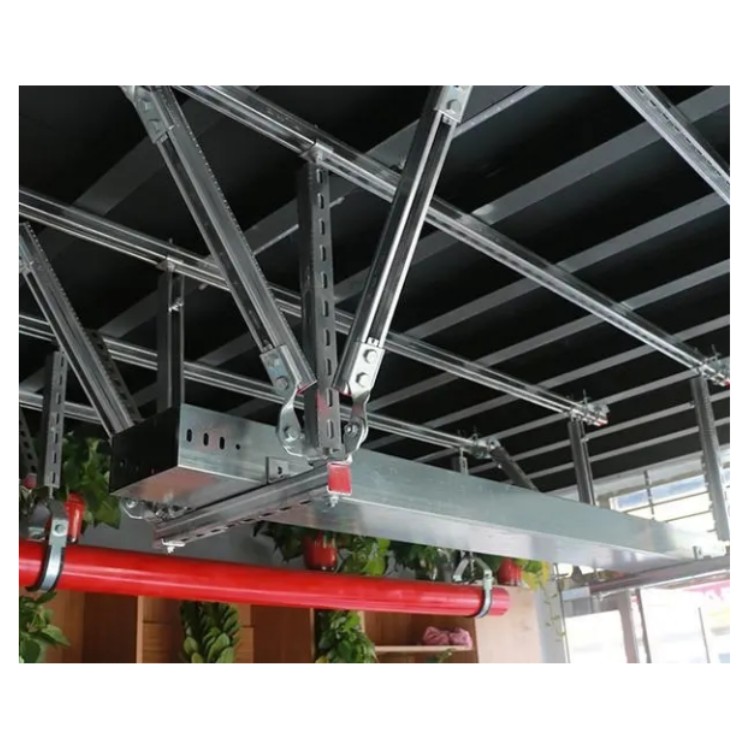

組合型抗震支架

抗震支架的支撐形式

地震支架的基本支撐形式主要有橫向支撐、縱向支撐和雙向支撐三種。橫向抗震支架是抗震支架附加的斜支撐，其水平投影方向與管道軸線垂直。橫向支撐用于抵消地震水平荷載中垂直于管道方向的荷載，并防止管道在地震中的橫向振動，是目前應用****多的一種抗震支撐系統。支座安裝間距和****大設計間距見《建筑機電工程抗震設計規范》中的有關內容。

豎向抗震支架是與管道軸線平行的水平斜面投影。在地震水平荷載作用下，采用縱向支撐可以****平行于管道方向的荷載，防止管道整體縱向位移。與側向支架不同的是，系統中設置的縱向支架數量較少，每一直管段應至少設置一個縱向支撐，當兩個縱向支撐的間距超過了設計****大間距時，需要按照《建筑機電工程抗震設計規范》第8.2.3條的規定增加一個縱向支撐。

抗震支架作用原理

它獨特的斜撐結構和科學的設計，不僅能****地抵抗和減輕水平地震力，也能顯著提高建筑物本體的抗震性能。并且可以改變管道安裝的抗震支架的高度，以****地抵抗其它方向的地震力，****地提高機電設備的抗震性能。

抗震支架優勢

1.抗震支吊架具有組合性強、通用性好等特點，它能保證其靈活、方便、適用于各種安裝環境。

2.在滿足各種管道安裝的情況下，采用了標高綜合平衡技術，可以利用有限的空間，使之更****率。

3.抗震支撐吊架可****定位、調節，且受力可靠。一般而言，抗震支吊架的設計方案比較完善，施工圖集比較完整，這兩個特點深受用戶青睞。

4.抗震支架與傳統支架相比，其安裝速度大約要快6-8倍，造價也只有傳統支架的一半。

5.抗震支架使用壽命長，安裝后維護也很方便�？筛鶕�(jù)客戶的不同需求，做出相應的調整。

抗震支架構件組成

1.C型槽鋼、絲杠和絲杠接頭母線

采用 C型槽鋼和絲杠組合作桿件承載作用(立柱、斜撐、縱向斜撐、橫擔)，C型槽鋼的卷邊帶鋸齒，背面有條形安裝孔，所有抗震支吊架專用配件的安裝可任意搭配。

2.托臂、預埋哈芬槽

在墻面使用托臂支撐，可以用做橫梁來支撐風管，電纜，橋架等。采用橢圓孔設計，方便安裝，調節不同長度，符合現場實際情況。

預埋式管道用于中型固定系統，例如安裝管道(通風管道，空調管道，管道等)

3.抗震鉸鏈接(A型 B型)

用于抗震桿與結構或門式支架與結構之間的連接，可根據現場條件和設計要求靈活調節安裝角度。

4.抗震管夾(U型， O型，歐姆管夾)

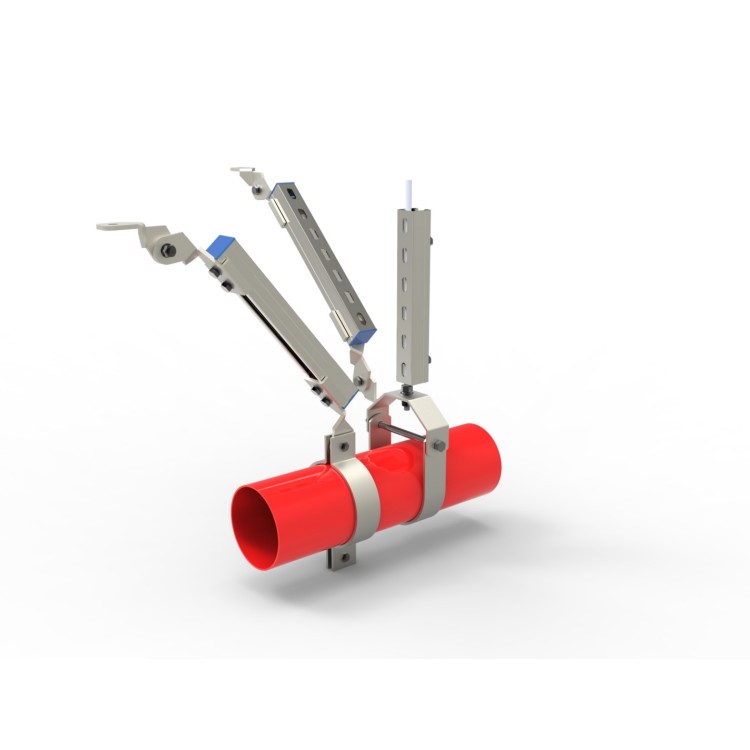

U形管夾用于單管橫向抗震支吊架的固定； O形管夾用于單管縱向抗震支吊架的固定；歐姆管夾用于門形抗震支吊架的固定； U形管夾， O形管夾，歐姆管夾與橡膠墊配合使用，絕緣減震抗噪音。

5.抗震支架配件

塑翼螺母(槽鋼鎖扣)，加強筋，六角螺栓，凸緣螺母，梁夾(齒壓板)，扣墊

抗震支架安裝規范

1.每段平直水管路應在管端兩端設置側向抗震支架。

2.當兩側的抗震支吊架間距大于****大設計間距時，中間應增設抗震支吊架；

3.每段水平直管道應至少設置一個縱向抗震支吊架，當兩個縱向抗震支吊架之間的間距超過****大設計間距時，應按要求的間距依次增加縱向抗震支吊架。

4.水平管路剛性連接，兩個相鄰加固點之間允許縱向偏移，水管和電線套管不能超過****大水平支架間距的1/16，風道、電纜梯架、電纜托盤和電纜線槽不能超過其寬度的兩倍。

5.在水平管線拐彎處0.6米范圍內，設置橫向抗震支吊架。

6.水平管線通過豎直管道與地面設備連接時，豎直管線與設備之間應采用柔性連接，豎直管線在600 mm范圍內設側向支撐，豎直管線在150 mm以上底部設抗震支撐。

7.所有的抗震支架****可靠地與結構主體連接，管道在穿越建筑物的沉降縫時應考慮沉降位移。

8.在水平管道的撓性補償器和伸縮節的安裝兩端****設置橫向和縱向抗震支撐架。

9.側向和縱向抗震支撐架的斜撐安裝垂直角度宜為45o，且不小于30o。

10.當管道沿墻敷設設有入墻支架且管卡能將管道緊固四周時，管道可作為橫向抗震支承。

抗震支架驗收標準

地震支吊架安裝完畢后，即進入抗震支吊架的驗收階段，由施工單位或監理單位聯合當?shù)刭|(zhì)量監督機構對抗震支架進行驗收。在此與大家分享抗震支吊架驗收過程中的相關知識，使大家對抗震支吊架驗收過程有一個全面的了解。

工程技術驗收

1.抗震支架材料、規格和性能應符合設計要求及國家現行有關標準的規定；檢驗方法：產品合格證、性能試驗報告、材料進場驗收記錄和復檢報告。

2.抗震支架材料的品種、規格應符合設計要求；檢驗方法：觀察、核對進場驗收記錄。

3.抗震支吊架的整體安裝間距應符合設計要求，且不應大于0.2米；檢驗方法：尺量檢驗。

4.抗震支吊架斜撐與吊架的安裝距離應符合設計要求，且不得大于0.1 m；檢驗方法：量尺。

5.橫向和縱向抗震支吊架的布置位置應符合設計要求；檢驗方法：觀測、檢驗。

6.抗震支架斜撐垂直安裝角度應符合設計要求，且不應小于30°；檢驗方法：尺量檢驗。

7.抗震支吊架與結構的連接，吊架與槽鋼的連接，槽鋼螺母和連接件的扭矩應符合設計要求，且安裝牢固。

工程環境驗收

1.地震支吊件的表面應平整、干凈，無氣泡、分層現象；檢驗方法：觀察、檢查。

2.抗震支架整體表面、側面應平整，無明顯扁平、局部變形等缺陷；檢查方法：觀察、檢查。

3.在抗震支吊架安裝質量達不到要求，經返工達到使用要求的情況下，才能進行驗收。整修后的抗震支吊架應全部檢查。
