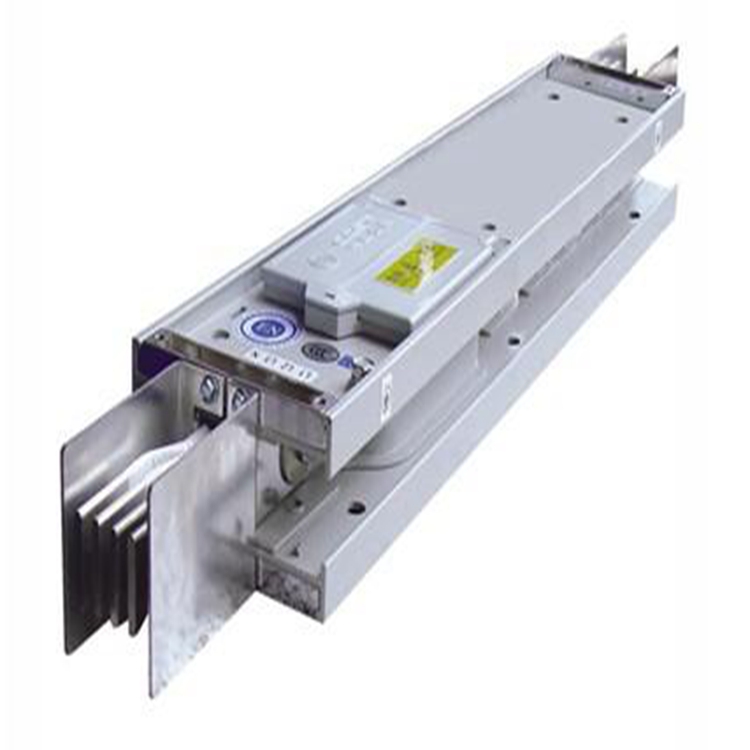

630A密集型母線槽

630A密集型母線槽結構特點

1、 母線槽采用對接式安裝方式，使得母線槽在安裝過程中顯得非常便捷、靈活、大大節約了安裝時間。

2、 母線槽采用分離空氣絕緣式，改善了母線槽的散熱性，降低了阻抗；內部絕緣件采用高強度的環氧樹脂，提高了母線槽的抗凍和熱穩定的能力。

3、 所有電流等級的母線槽均采用統一的蓋板，標準化程度高，互換能力強，變?nèi)萁涌诜奖恪?/span>

4、 母線槽通過插接箱分流，可免遭電纜剝皮，連接不安全之苦惱。如你的產品、設備更換，將母線重新組合安裝，母線插口分支始終可達到你所需的位置。故使用母線槽配電可令你終身滿意。

母線槽外殼的組裝采用進口金屬無孔鉚接設備，強度高，密封效果好，密集型母線槽提高了外殼的防護等級，密集型母線槽 安裝，防護等級可達IP54，母線槽蓋板與側板組裝后整體性好，電氣連接性能優。當系統出現高容量短路故障時，外殼具接地用途，使系統直接與大地相同。

母排的連接，用具有高絕緣、耐電弧、阻燃的高強度絕緣板做連接附件，用帶有絕緣套管的螺栓緊固。按規范要求，為滿足母線的搭接面積，螺栓孔與螺栓之間縫隙較小，由于母線槽螺栓增加了絕緣套管，使縫隙更為狹窄

母線槽的插接式開關箱高度也應根據設計確定。不同的溫度濕度條件對于母線槽的損壞情況時有很多的差別的，所以說在實際的工作中我們更是應該要注意到這些因素的差異，平頂山密集型母線槽，從而能夠更好的實現母線槽的耐溫差性能優化。母線槽的結構占據著很好的優勢，在很大程度上滿足了我們不同生產建造過程中的多樣化與化需求，密集型母線槽從而使得相應的作業進行起來更加順暢可行。

母排的連接，用具有高絕緣、耐電弧、阻燃的高強度絕緣板做連接附件，用帶有絕緣套管的螺栓緊固。按規范要求，為滿足母線的搭接面積，螺栓孔與螺栓之間縫隙較小，由于母線槽螺栓增加了絕緣套管，使縫隙更為狹窄

母線槽的插接式開關箱高度也應根據設計確定。不同的溫度濕度條件對于母線槽的損壞情況時有很多的差別的，所以說在實際的工作中我們更是應該要注意到這些因素的差異，平頂山密集型母線槽，從而能夠更好的實現母線槽的耐溫差性能優化。母線槽的結構占據著很好的優勢，在很大程度上滿足了我們不同生產建造過程中的多樣化與化需求，密集型母線槽從而使得相應的作業進行起來更加順暢可行。

母線槽用于高層、****層建筑的輸電系統，母線槽容量大，分支方便，電流可以達到5000A，而且母線槽可以在任意位置預留插口，分支極其方便，因此母線槽在建筑工程中迅速的得到了推廣應用。

母線槽具有體積小，結構緊湊，運行可靠、傳輸電流大、便于分接饋電、維護方便、能耗小、動熱穩定性好、使用壽命長等優點。母線槽外殼為高強度鋁合金型材流線形壓制而成，其外形美觀，并減輕了母線槽的重量，同時母線槽的外殼因采用鋁合金材質，外殼可作為良好的接地體且耐自然環境浸蝕，由此本母線槽獲得多項號：ZL962 04064.9）。密集型母線槽導電排纏繞有阻燃型交聯聚乙烯熱縮套管，具有較強的絕緣性能，在遇火時無有毒氣體散發。

1.1 外殼采用帶散熱齒鋁合金型材制成，使整個母線系統具有低溫升，低電壓降損耗性能，且任一規格的母線在110m范圍內的電壓降均不大于2.5％；

1.2 母線主母排采用T2電解銅軋制成TMY電工硬銅排，銅的純度不低于99.95％，并*符合GB5585.1～3電工用銅母線標準，且銅排全長鍍錫，確保接觸面具有低接觸電阻和減少接觸面的氧化；

1.3母線接頭單螺栓（雙頭）采用高強度鋼制成，確保接頭具有足夠的夾緊力；

采用模制接頭鋁外殼既減輕接頭重量又保證有足夠壓力和邊緣不翹起；采用碗形墊圈使整個接觸面壓力均勻；采用方螺母鎖緊，安裝時僅需要一把扳手單邊用力即可旋緊螺栓，同時提供給墊圈更大更寬的壓緊力；

1.4 母線槽的鋁合金蓋板和鋁合金側板之間采用穿刺鉚接技術，實現無孔連接，不僅防護等級高，且鋁合金外殼起到整體接地的作用，*可把外殼作為TN-S母線槽系統中的接地排，從而為客戶大大降低使用成本；

1.5母線內部設置可選的200％中性線(照明及通訊輸電母線槽采用200 % 中性線)，有助于處理可能出現的諧波情況，從而把系統過熱降至低，延長配電設備的使用壽命

■ 采用了雙頭定扭矩螺栓，確保了連接所需的壓力；配以特制的碟形彈簧，確保了連接接觸面間的持久壓力

■ 可單獨配置有溫度指示模塊，確保在系統故障、溫升過高時可以提醒檢修

■ 連接母排截面是母線槽系統母排截面的1.2倍以上，接觸面為雙面搭接，****降低了接觸電阻

■ 絕緣隔板的邊緣增加了凹凸溝槽，增大了爬電距離

■ 全長密集，不會形成“煙囪效應"
■ 結構緊湊，占用的建筑物空間更小
■ 導體緊密排列，整體散熱，溫升更低
■ 插口處母排不打彎，高密集、低阻抗
■ 防錯相設計，確保安裝時相序正確無誤
■ 載流能力不受安裝位置及安裝方式的影響

 630A密集型母線槽主要技術參數

1、 母線槽能保證在額定電流及110%的額定電壓下長期正常工作。

2、 防護等級為IP40。

3、 母線槽在周圍空氣溫度為20±5攝氏度，相對濕度為50-70%的常態下，其每節的絕緣電阻不低于20歐姆。

4、 母線系統能承受3750V的工頻耐壓，歷時1min無擊穿和閃絡現象。

5、 母線系統在長期接通額定電流工作時，其溫升不超過：連接端子：60k，金屬外殼：30k，槽內絕緣件表面：40k。

6、 插接箱與母線槽的拔插次數不少于200次。

母線槽適用于電站或者變電站輸送電能用的總導線，通過它，把發電機、變壓器或者整流器輸出的電能輸送給各個用戶或者其他變電所，銅導體密集型母線槽，在電力系統中，母線將配電裝置中的各個載流分支回路連接在一起，起著匯集，分配和傳送電能的作用，母線槽按照外形和結構大致分為以下三類：

硬母線：矩形母線，圓形母線，管型母線。

軟母線：鋁絞線，銅絞線，鋼鋁芯絞線，擴徑空心導線等。

封閉母線：共箱母線，高低壓密集型母線槽，分支母線等。

性能方面：母線槽采用銅排或者鋁排，其電流密度打，電阻小，集膚效應小，無需降容使用，電壓降小也就以為著****損耗小，終節約了用戶的投資。

用途是在變壓器至高壓配電盤之間的電氣連接、大型廠礦的供電系統、大型變電站、大型企業的自備電廠中，發電機至升壓變壓器之間的電氣連接。
