CMC-2900A密集型母線槽

CMC-2900A密集型母線槽為密集型系統，內部采用典型的三明治結構，是一種靈活可靠的配電系統，設計合理、性能優越，具有穩定可靠、配電效能高、散熱好、電壓降低、耐機械沖擊和安裝簡便等特點，電流從250A至5000A，能滿足不同用戶群的配電需求。防護等級可達IP65，可應用在任何惡劣環境的場合，外殼采用的鋁鎂合金，同時外殼可作為接地導線，同時設計有雙N排系統,故能滿足許多工程中200%中性線的要求。產品絕大多數原材料從國外進口，銅排鍍鉛錫或鍍銀，既降低接觸電阻，也提高母排載流量母線槽外殼，蓋板、側板均采用了熱擠壓鋁鎂合金型材，通過時效后，增強了其外殼的剛性。外殼表面處理可采用電泳版處理、氧化處理或者靜電噴塑處理，提高了外殼的抗腐蝕性。母線槽外殼的結構形式改變了傳統的母線槽外殼平板式，我公司對母線槽外殼進行了優化設計，使其外部結構如同散熱器結構形式，增大了外殼的外表面30％以上，****提高了外表的散熱性能，加強了導體對外殼傳到熱的快速散發，從耐降低溫升，密集型母線槽減少了熱阻抗，提高了導體的導電性能。

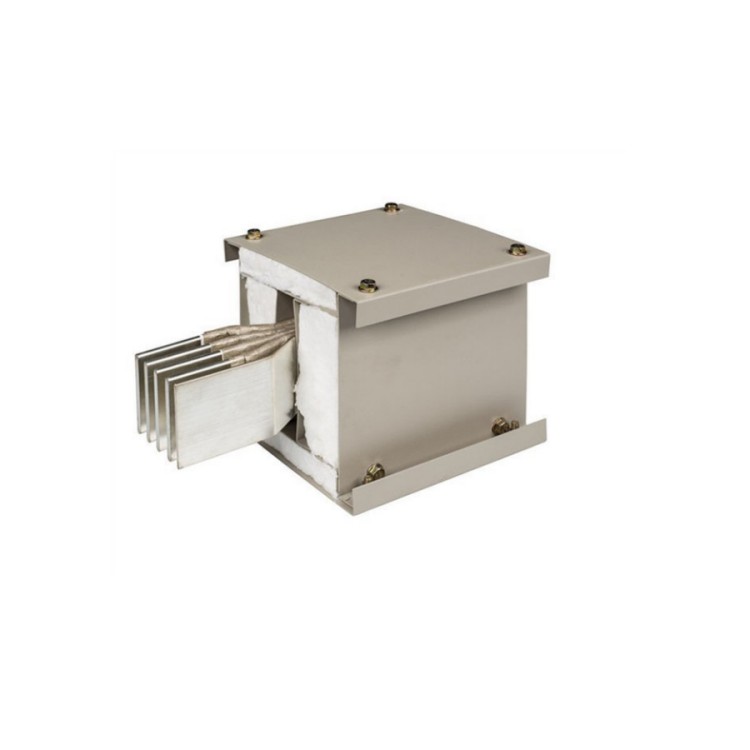

密集型母線槽由銅母排、殼體、絕緣材料等組成。銅排表面有絕緣層，并緊固后夾裝在殼體內，稱為密集絕緣型母線槽。對于三相五線制母線槽系統，相排規格為100-400A，pe排截面與相導體截面相同，大于等于630A時，密集型母線槽生產廠家，pe排截面為相導體截面的一半。母線槽殼體用冷軋鋼板制成，有足夠的機械強度，表面酸洗，磷化，電鍍，密集型母線槽噴塑，防腐性能好，壽命長，密集型母線槽表面平整，色澤美觀，防護等級IP45以上。外殼接地方便、可靠、安全、保護電路連接性實驗合格。

功能：

1、 母線槽選用合理的“三明治"相線嚴密疊壓構造設計，使母線槽外形愈加緊湊，體積更小，并增加了母線體系的動熱穩定性，使母線具有阻抗低，電壓下降的長處。

2、 外殼選用不飽和聚酯樹脂加石棉等無機資料全體澆注而成，樹脂中增加光穩定劑和阻燃劑。也可加裝金屬外殼，增加了母線體系的抗沖擊才能和運用壽命。

3、 運用“Y"型防水性接頭，銜接牢靠便利。

1、 母線槽能保證在額定電流及110%的額定電壓下長期正常工作。

2、 防護等級為IP40。

3、 母線槽在周圍空氣溫度為20±5攝氏度，相對濕度為50-70%的常態下，其每節的絕緣電阻不低于20歐姆。

4、 母線系統能承受3750V的工頻耐壓，歷時1min無擊穿和閃絡現象。

5、 母線系統在長期接通額定電流工作時，其溫升不超過：連接端子：60k，金屬外殼：30k，槽內絕緣件表面：40k。

6、 插接箱與母線槽的拔插次數不少于200次。

應用條件
■ 經過噴涂處理的外殼具有抗腐蝕能力，能夠經受1200小時的鹽霧試驗
■ 鋁合金外殼具有優異的散熱性能，散熱能力是鋼制外殼的兩倍

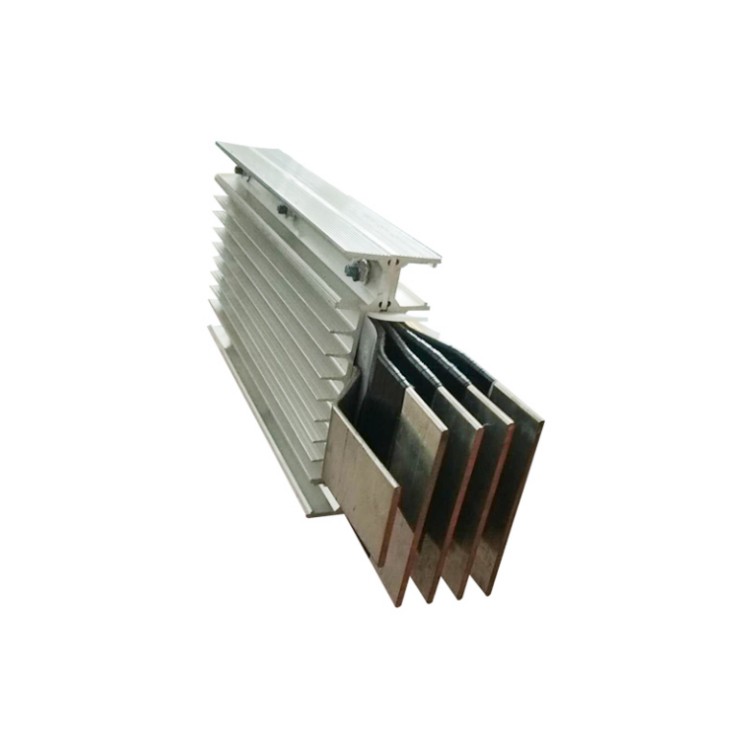

■ 帶有鋸齒型散熱片的鋁合金外殼，散熱面積是普通外殼的1.5倍以上，改善了散熱條件，提高了載流能力具有優良的導電性能，整體外殼不低于50%相線的接地容量
■ 鋁合金外殼為無磁環保材料，能****避免渦流和磁滯損耗對母線槽系統造成影響

■ 經過噴涂處理的外殼具有抗腐蝕能力，能夠經受1200小時的鹽霧試驗
■ 鋁合金外殼具有優異的散熱性能，散熱能力是鋼制外殼的兩倍
■ 帶有鋸齒型散熱片的鋁合金外殼，散熱面積是普通外殼的1.5倍以上，改善了散熱條件，提高了載流能力具有優良的導電性能，整體外殼不低于50%相線的接地容量
■ 鋁合金外殼為無磁環保材料，能****避免渦流和磁滯損耗對母線槽系統造成影響

額定工作電流為250A-4000A，密集型母線槽規格，外殼采用冷軋輥壓型材組裝，銅排采用環保型絕緣材料整體包裹，該新型絕緣材料耐熱等級達到B級，密集型母線槽，****的保證了母線的動熱穩定性能。母線結構強度高，標準節可做成3m、6m、8m（安裝客戶需求定制），可根據顧客要求在任何位置設置插口，插口間間距不小于0.6m。該母線槽分為三相四線和三相五線制兩種形式，具有安裝迅速，使用方便，安全可靠等特點，適用于汽車制造車間，大型商場，展覽館，機場及高層建筑等場所供電使用。母線間連接好后，用接頭蓋板封閉，珠海密集型母線槽，接頭蓋板與鋁合金外殼的縫隙可用玻璃膠密封，其防護等級大于IP30。母線槽間連接處的銅排采用熱鍍錫（應用于特殊工況時可鍍銀），以減小母排間的接觸電阻或降低該處銅材的氧化程度。本母線槽因絕緣介質為空氣，其散熱效果優于密集性母線槽，并且其超載能力大。母線槽外殼為優質高強度鋁合金型材流線形壓制而成，密集型母線槽標準， 其外形美觀，并減輕了母線槽的重量，同時母線槽的外殼因采用鋁合金材質，外殼可作為良好的接地體且耐自然環境浸蝕，由此本母線槽獲得多項號：ZL962 04064.9）。密集型母線槽導電排纏繞有阻燃型交聯聚乙烯熱縮套管，具有較強的絕緣性能，在遇火時無有毒氣體散發。

CMC-2900A密集型母線槽母線系統的優勢

(1)集母線焊接所用的焊條、焊絲應符合現行標準;其表面應無氧化膜、水分和油污等雜物。

 (2)鋁及鋁合金的管形母線、槽形母線、封閉母線及重型母線應采用m弧焊。

 (3)焊接前應將母線坡口兩側表面各50mm范圍內清刷干凈，不得有氧化膜、水分和油污;坡口加工面應無毛刺和飛邊。

 (4)焊接前對口應平直，密集型封閉母線槽，其彎折偏移不應大于0.2%;中心線偏移不應大于0. 5mm

 (5)每個焊縫應一次焊完，除瞬問斷弧外不得停焊，密集母線焊完未冷卻前，不得移動或受力。

 (6)母線對接焊縫的上部應有2 - 4mm的加強高度;330kV及以上電壓的硬母線焊縫應呈圓弧形，母線槽，不應有毛刺、凹凸不平之處;引下線母線采用搭接焊時，焊縫的長度不應小于母線寬度的兩倍;角焊縫的加強高度應為4mm

母線槽外殼的組裝采用進口金屬無孔鉚接設備，強度高，密封效果好，密集型母線槽提高了外殼的防護等級，密集型母線槽安裝防護等級可達IP54，母線槽蓋板與側板組裝后整體性好，電氣連接性能優。當系統出現高容量短路故障時，外殼具接地用途，使系統直接與大地相同。

母排的連接，用具有高絕緣、耐電弧、阻燃的高強度絕緣板做連接附件，用帶有絕緣套管的螺栓緊固。按規范要求，為滿足母線的搭接面積，螺栓孔與螺栓之間縫隙較小，由于母線槽螺栓增加了絕緣套管，使縫隙更為狹窄

母線槽的插接式開關箱高度也應根據設計確定。不同的溫度濕度條件對于母線槽的損壞情況時有很多的差別的，所以說在實際的工作中我們更是應該要注意到這些因素的差異，平頂山密集型母線槽，從而能夠更好的實現母線槽的耐溫差性能優化。母線槽的結構占據著很好的優勢，在很大程度上滿足了我們不同生產建造過程中的多樣化與化需求，密集型母線槽從而使得相應的作業進行起來更加順暢可行。

技術參數

1、 采用“三明治”密封結構，一般防護等級為IP54。
2、 母線系統能承受3750V的工頻耐壓，歷時1min無擊穿和閃絡現象。
3、 母線系統在長期接通額定電流工作時，其溫升不超過：連接端子：60K，金屬外殼：30K，槽內絕緣件表面：40K。
4、 母線槽系統在火災發生后，燃燒溫度上升到960攝氏度時，仍然能夠維持正常運行。

關于母線槽的外殼組裝，母線槽外殼的組裝采用進口金屬無孔鉚接設備，強度高，密集型母線槽 安裝，密封效果好，提高了外殼的防護等級，防護等級可達IP54，母線槽蓋板與側板組裝后整體性好，電氣連接性能優。當系統出現高容量短路故障時，外殼具接地用途，使系統直接與大地相同。

母線槽以 全封閉式結構，外殼密封性好，防護等級達IP65，能適應任何惡劣的安裝場所使用。能耗小，密集型母線槽品牌，承載電流能力強，可大大降低投資成本。

母排的連接，用具有高絕緣、耐電弧、阻燃的高強度絕緣板做連接附件，用帶有絕緣套管的螺栓緊固。按規范要求，為滿足母線的搭接面積，螺栓孔與螺栓之間縫隙較小，由于母線槽螺栓增加了絕緣套管，使縫隙更為狹窄
