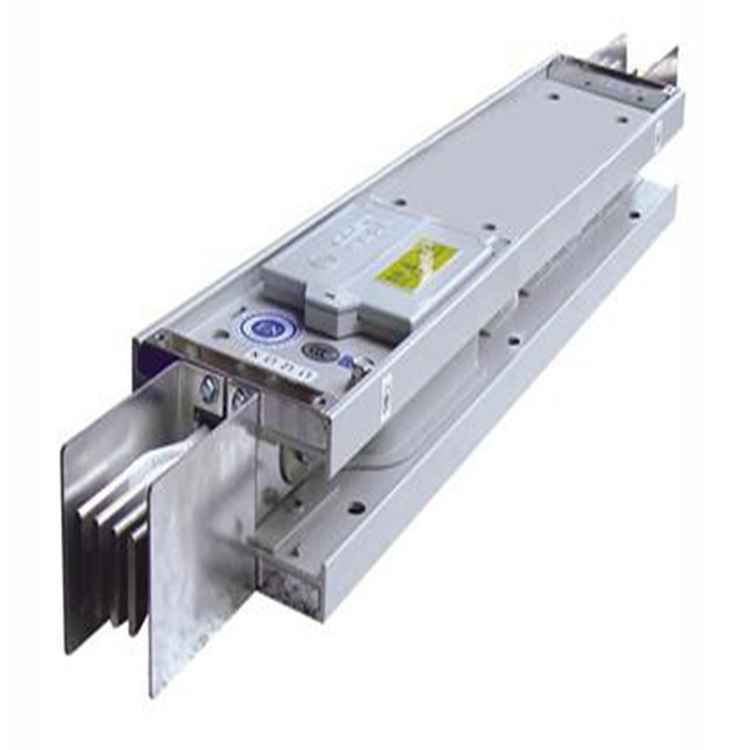

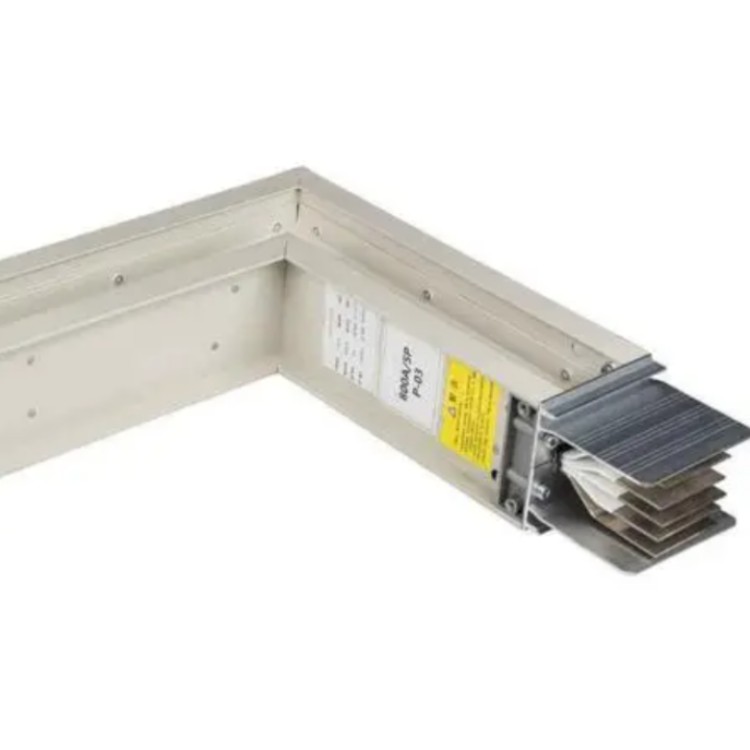

3相5線密集型絕緣母線槽

3相5線密集型絕緣母線槽內部采用典型的三明治結構，設計合理、性能優越，具有穩定可靠

母線槽安裝完畢之后，要對每道安裝工序進行認真檢查，確保安裝完好，正確。通電前****對母線槽系統進行相位和連續性實驗，檢查接地電阻和絕緣電阻，檢查與母線系統相連接的設備相位關系是否正確，待確認無誤后方可通電。母線槽安裝時，我公司可以派技術人員進行現場指導，必要時也可以帶工人親自現場安裝調試送電。母線槽系統較電纜相比有著使用壽命長的優點，一般可以達到30-50年的使用壽命。并且母線槽安裝支架也是****要考慮的一部分，母線槽在水平安裝時，一般采用吊裝支架或者龍門支架，供應質優密集型母線槽，在豎井中一般采用彈簧支架和角鐵支架相結合的安裝方式。購買時一定要注重支架的荷重，支架材質不佳，母線槽使用一段時間后會出現下垂移位，不及時維修就會出現安全事故。

外殼采用冷軋輥壓型材組裝，銅排采用環保型絕緣材料整體包裹，該新型絕緣材料耐熱等級達到B級，密集型母線槽，****的保證了母線的動熱穩定性能。母線結構強度高，標準節可做成3m、6m、8m（安裝客戶需求定制），可根據顧客要求在任何位置設置插口，插口間間距不小于0.6m。該母線槽分為三相四線和三相五線制兩種形式，具有安裝迅速，使用方便，安全可靠等特點，適用于汽車制造車間，大型商場，展覽館，機場及高層建筑等場所供電使用。由銅母排、殼體、絕緣材料等組成

密集型母線槽插接口設置靈活方便，可設置大量的插口，通用性較強，當調整用電設備位置時，無需變動供電系統。

封閉母線槽（簡稱母線槽）是由金屬板（鋼板或鋁板）為保護外殼、導電排、絕緣材料及有關附件組成的母線系統。它可制成每隔一段距離設有插接分線盒的插接型封閉母線槽，也可制成中間不帶分線盒的饋電型封閉母線槽。在高層建筑的供電系統中，動力和照明線路往往分開設置，母線槽作為供電主干線在電氣豎井內沿墻垂直安裝一趟或多趟。

母線槽在選擇和使用的過程中需要結合具體環境進行綜合考量，應該根據不同情況選擇相適應的類型以及材料的母線槽。此外，密集型母線槽生產廠家，對各種母線槽，通常應該按照長期工作電流選擇母線槽截面。并且按照通過短路電流條件下，校驗母線槽的短時熱穩定性和動穩定性。母線槽的應用優勢在于，其體積非常的小巧，所以在進行安裝的時候，無論是搬運還是運轉，都非常的便捷。而同時母線槽又有很大的容量，因此供電力是很強的，制作時間也比較短，可以節約出大量的時間，去做其他的事情。分段測試絕緣，母線槽在連接過程中可按樓層數或母線槽段數，每連接到一定長度便測試一次。并做好記錄，隨時控制接頭處的絕緣情況，密集型母線槽，分段測試一直持續到母線槽安裝完后的系統測試。試運行：土建及裝飾工程及其他工程全部完工，并清理干凈，與插接式母線槽連接設備及連線安裝完畢。對封閉式母線槽進行清理，清掃干凈，接頭連接緊密，相序正確，外殼接地（PE）或接零（PEN）良好，絕緣搖測和交流工頻耐壓試驗合格，密集型母線槽生產，才能通電，低壓母線槽的交流耐壓試驗電壓為1KV，當絕緣電阻值大于10MΩ時，可采用2500V兆歐表搖測替代，試驗持續時間1min，無閃絡現象。

母線槽外殼，蓋板、側板均采用了熱擠壓鋁鎂合金型材，通過時效后，增強了其外殼的剛性。外殼表面處理可采用電泳版處理、氧化處理或者靜電噴塑處理，提高了外殼的抗腐蝕性。母線槽外殼的結構形式改變了傳統的母線槽外殼平板式，我公司對母線槽外殼進行了優化設計，使其外部結構如同散熱器結構形式，增大了外殼的外表面30％以上，****提高了外表的散熱性能，加強了導體對外殼傳到熱的快速散發，從耐降低溫升，密集型母線槽 廠家減少了熱阻抗，提高了導體的導電性能

結構特點

1、 母線槽采用對接式安裝方式，使得母線槽在安裝過程中顯得非常便捷、靈活、大大節約了安裝時間。

2、 母線槽采用分離空氣絕緣式，改善了母線槽的散熱性，降低了阻抗；內部絕緣件采用高強度的環氧樹脂，提高了母線槽的抗凍和熱穩定的能力。

3、 所有電流等級的母線槽均采用統一的蓋板，標準化程度高，互換能力強，變容接口方便。

4、 母線槽通過插接箱分流，可免遭電纜剝皮，連接不安全之苦惱。如你的產品、設備更換，將母線重新組合安裝，母線插口分支始終可達到你所需的位置。故使用母線槽配電可令你終身滿意。

內部導體采用新型整體包覆工藝絕緣，相互疊裝成緊湊結構，不會形成“煙囪效應"的燃燒途徑。模制鋁合金封閉外殼具有較高的強度、優異的抗腐蝕性、散熱性，并可作為接地導線使用，保證足夠的安全性，為接地故障提供可靠的接地路徑，為地線短路提供的路徑。當發生高容量的接地故障時可****的接地和保護整個系統。

密集型內部采用典型的三明治結構，設計合理、性能優越，具有穩定可靠

――不管是水平立式安裝、水平臥式安裝還是豎井垂直安裝，均擁有穩定的安裝平面；且載流量不受任何安裝形式的影響；

――全封閉的外殼設計、無縫隙的緊密結構配置，可豎井安裝的“煙囪效應”；
快速連接：已申請的“QwikMake”TM連接器，摒棄了傳統的設計，使得安裝速度較普通連接器快一倍。而且由于它的不可翻轉性，使得兩段母線連接時不會發生錯相，簡化安裝程序，更有助于安全快速的安裝。其防潮、散熱效果較差。在防潮方面，母線在施工時，容易受潮及滲水，造成相間絕緣電阻下降。母線的散熱主要靠外殼，由于線與線之間緊湊排列安裝，L2、L3相熱能散發緩慢，形成母線槽溫升偏高。密集絕緣插接母線槽受外殼板材限制，只能生產不大于3m的水平段。由于母線相間氣隙小，母線通過大電流時，產生強大的電動力，使磁振蕩頻率形成疊加狀態，造成過大的噪聲。插接式母線槽屬樹干式系統，具有體積小、結構緊湊、運行可靠、傳輸電流大、便于分接饋電、維護方便、能耗小、動熱穩定性好等優點，在高層建筑中得到廣泛應用。

外殼采用冷軋輥壓型材組裝，銅排采用環保型絕緣材料整體包裹，該新型絕緣材料耐熱等級達到B級，****的保證了母線的動熱穩定性能。母線結構強度高，標準節可做成3m、6m、8m（安裝客戶需求定制），可根據顧客要求在任何位置設置插口，插口間間距不小于0.6m。該母線槽分為三相四線和三相五線制兩種形式，具有安裝迅速，使用方便，安全可靠等特點，適用于汽車制造車間，大型商場，展覽館，機場及高層建筑等場所供電使用。由銅母排、殼體、絕緣材料等組成。銅排表面有絕緣層，并緊固后夾裝在殼體內，稱為密集絕緣型母線槽。對于三相五線制母線槽系統，相排規格為100-400A，pe排截面與相導體截面相同，大于等于630A時，pe排截面為相導體截面的一半。母線槽殼體用優質冷軋鋼板制成，有足夠的機械強度作用，表面酸洗，磷化，電鍍，噴塑，防腐性能好，壽命長，表面平整，色澤美觀，防護等

適用性:老廠房設備改造,大型建筑物輸配電系統, 礦山石化,交通運輸,比賽場地,造船冶金,航空航天等重要領域.

安全性:產品使用安全可靠,不會發生漏電等事故

美學性: 鋁合金外殼,美觀耐用,母線槽系統布線簡潔整齊.

內在特性: 鍍鋅接頭(鍍銀)不氧化,級聯可靠.

外在特性: 鋁合金外殼干凈易清潔,外殼可以用于接地.具備一定的強度.

經濟性: 母線槽相比電纜成本要高很多,無疑是一大軟肋,但從長遠角度來看,涉及到后期的維護,使用周期,使用便利性,母線槽的使用成本還是不高的.

3相5線密集型絕緣母線槽

技術參數

1、 采用“三明治”密封結構，一般防護等級為IP54。
2、 母線系統能承受3750V的工頻耐壓，歷時1min無擊穿和閃絡現象。
3、 母線系統在長期接通額定電流工作時，其溫升不超過：連接端子：60K，金屬外殼：30K，槽內絕緣件表面：40K。
4、 母線槽系統在火災發生后，燃燒溫度上升到960攝氏度時，仍然能夠維持正常運行。

關于母線槽的外殼組裝，母線槽外殼的組裝采用進口金屬無孔鉚接設備，強度高，密集型母線槽 安裝，密封效果好，提高了外殼的防護等級，防護等級可達IP54，母線槽蓋板與側板組裝后整體性好，電氣連接性能優。當系統出現高容量短路故障時，外殼具接地用途，使系統直接與大地相同。

母線槽以 全封閉式結構，外殼密封性好，防護等級達IP65，能適應任何惡劣的安裝場所使用。能耗小，密集型母線槽品牌，承載電流能力強，可大大降低投資成本。

母排的連接，用具有高絕緣、耐電弧、阻燃的高強度絕緣板做連接附件，用帶有絕緣套管的螺栓緊固。按規范要求，為滿足母線的搭接面積，螺栓孔與螺栓之間縫隙較小，由于母線槽螺栓增加了絕緣套管，使縫隙更為狹窄

母線系統的優勢

(1)集母線焊接所用的焊條、焊絲應符合現行標準;其表面應無氧化膜、水分和油污等雜物。

(2)鋁及鋁合金的管形母線、槽形母線、封閉母線及重型母線應采用m弧焊。

(3)焊接前應將母線坡口兩側表面各50mm范圍內清刷干凈，不得有氧化膜、水分和油污;坡口加工面應無毛刺和飛邊。

(4)焊接前對口應平直，密集型封閉母線槽，其彎折偏移不應大于0.2%;中心線偏移不應大于0. 5mm

(5)每個焊縫應一次焊完，除瞬問斷弧外不得停焊，密集母線焊完未冷卻前，不得移動或受力。

(6)母線對接焊縫的上部應有2 - 4mm的加強高度;330kV及以上電壓的硬母線焊縫應呈圓弧形，母線槽，不應有毛刺、凹凸不平之處;引下線母線采用搭接焊時，焊縫的長度不應小于母線寬度的兩倍;角焊縫的加強高度應為4mm

母線槽用于高層、****層建筑的輸電系統，母線槽容量大，分支方便，電流可以達到5000A，而且母線槽可以在任意位置預留插口，分支極其方便，因此母線槽在建筑工程中迅速的得到了推廣應用。

母線槽具有體積小，結構緊湊，運行可靠、傳輸電流大、便于分接饋電、維護方便、能耗小、動熱穩定性好、使用壽命長等優點。

母線槽適用于各電力輸送干線，有高壓母線槽和低壓母線槽兩類。高層建筑、工業廠房、機場、碼頭、地鐵、綜合建筑工程等的變壓器至配電柜，以及配電柜至車間及樓層的電力輸送。
