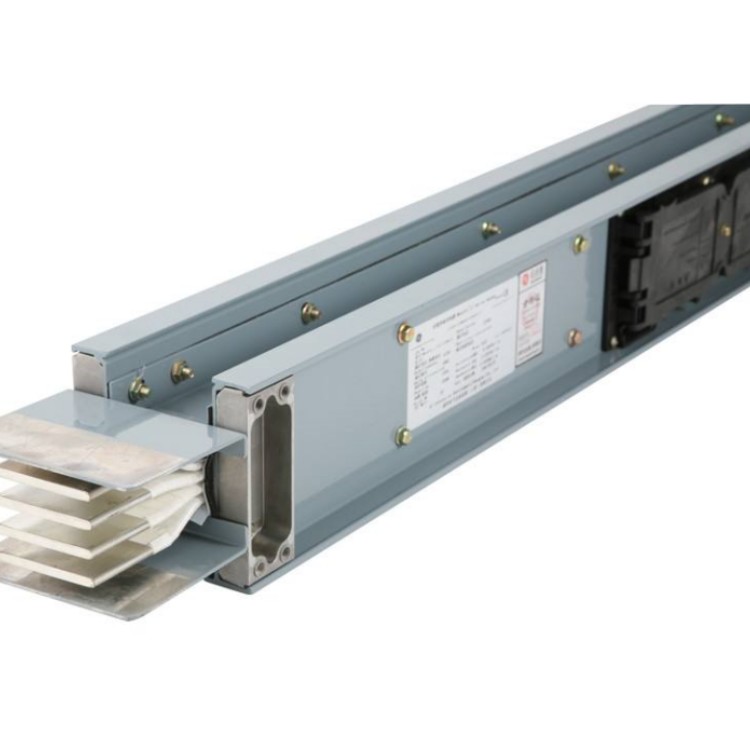

5000A高壓密集型母線槽

5000A高壓密集型母線槽是一種靈活可靠的配電設備，其完備的分支單元和詳細的CAD現場立體走向設計方案，能讓您得到一種優化的輸電解決方案，來滿足您在工程現場的設計要求。

――全鋁鎂合金外殼密閉設計，防護等級高達IP54；
――結構設計，使母線系統擁有抗短路能力和****干線諧波功能；
――較高的防護等級、低阻抗設計、較低的電壓降配置，使母線適用于各種長距離惡劣環境運行；
――母線槽整體體積小，并擁有各種靈活走向功能單元；
――不管是水平立式安裝、水平臥式安裝還是豎井垂直安裝，均擁有穩定的安裝平面；且載流量不受任何安裝形式的影響；
――全封閉的外殼設計、無縫隙的緊密結構配置，可*****豎井安裝的“煙囪效應"；

――方便快捷的“防錯相"接頭安裝配置，使現場安裝人員方便，安全的進行單元間的組合裝配

結構特點：

母線槽外殼采用冷壓成型的軌道鋁合金型材，裝配簡單快捷，外形美觀。采用分離空氣絕緣型式，其相間及相地之間的凈距離遠遠大于標準要求，極為安全可靠。內部絕緣件均采用高強度環氧樹脂材料，提高了母線槽的抗動、動熱穩定的能力。接頭采用對接式連接方式，同時采用雙連接銅排，****地增加了接頭的接觸面積，且安裝方便、快捷。

一、母線接觸N)JIT-后****保持清潔，并涂以電力復合脂。

二、母線平置時，貫穿螺栓應由下往上穿，其余情況下．螺母應置于維護側，螺栓長度宜露出螺母2～3扣。

三、貫穿螺栓連接的母線兩外側均應有平墊圈，相鄰螺栓墊圈間應有3mm以上的凈距，仙桃母線槽，螺母?jìng)?cè)應裝有彈簧墊圈或鎖緊螺母。

四、螺栓受力應均勻，不應使電器的接線端子受到額外應力。

五、母線的接觸面應連接緊密，連接螺栓應用力矩扳手緊固，其緊固力矩值應符合表2．3 2的規定。

母線槽具有體積小，結構緊湊，運行可靠、傳輸電流大、便于分接饋電、維護方便、能耗小、動熱穩定性好、使用壽命長等優點。

母線槽適用于各電力輸送干線，有高壓母線槽和低壓母線槽兩類。高層建筑、工業廠房、機場、碼頭、地鐵、綜合建筑工程等的變壓器至配電柜，以及配電柜至車間及樓層的電力輸送。

密集型母線槽插接口設置靈活方便，可設置大量的插口，通用性較強，當調整用電設備位置時，無需變動供電系統。

密集型母線槽采用合理的三明治相線緊密疊壓結構設計，是母線槽外形更加緊湊，體積更小，并增強了母線系統的熱穩定性，使母線具有阻抗低，密集型母線槽 規格，電壓降低的優點，杜絕了發生火災時母線槽“煙囪效應"的形成。

母線槽具有體積小，結構緊湊，運行可靠、傳輸電流大、便于分接饋電、維護方便、能耗小、動熱穩定性好、使用壽命長等優點。

母線槽適用于各電力輸送干線，有高壓母線槽和低壓母線槽兩類。高層建筑、工業廠房、機場、碼頭、地鐵、綜合建筑工程等的變壓器至配電柜，以及配電柜至車間及樓層的電力輸送。

母線槽適用于電站或者變電站輸送電能用的總導線，通過它，把發電機、變壓器或者整流器輸出的電能輸送給各個用戶或者其他變電所在電力系統中，母線將配電裝置中的各個載流分支回路連接在一起，起著匯集，分配和傳送電能的作用，母線槽按照外形和結構大致分為以下三類：

硬母線：矩形母線，圓形母線，管型母線。

軟母線：鋁絞線，銅絞線，鋼鋁芯絞線，擴徑空心導線等。

封閉母線：共箱母線分支母線等。

母線由許多段組成，每一段長度既短且輕。因此，安裝時只需要少數幾人就能迅速完成。母線有許多標準的零件及庫存，可以快速出貨節約現場工作時間。其緊密的“三明治”結構能夠減少電氣空間，從而騰出更多的空間作為商業用途。

額定工作電流由250A-4000A，外殼采用冷軋輥壓型材組裝，組裝采用進口的無孔鉚接設備，密封效果更好，防護等級達到IP66，密集型母線槽結構強度變高，標準節可制作成3m、6m、8m（具體按用戶要求選擇），并且可以根據客戶的要求在任意位置設置插口，插口間的間距不小于0.6米即可。適用于汽車制造車間，大型商場，展覽館，體育館，機場及高層建筑等場所。

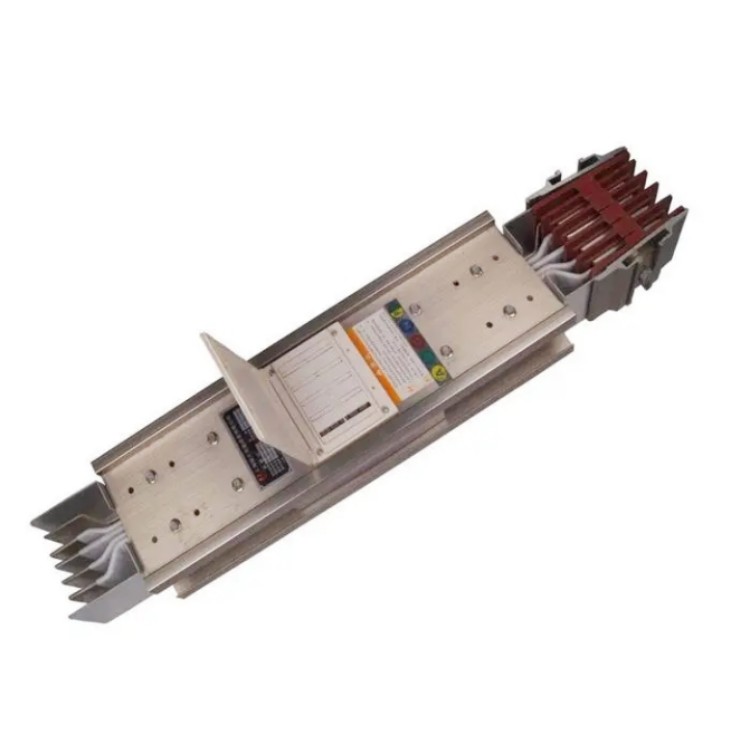

5000A高壓密集型母線槽

技術參數

1、 采用“三明治”密封結構，一般防護等級為IP54。
2、 母線系統能承受3750V的工頻耐壓，歷時1min無擊穿和閃絡現象。
3、 母線系統在長期接通額定電流工作時，其溫升不超過：連接端子：60K，金屬外殼：30K，槽內絕緣件表面：40K。
4、 母線槽系統在火災發生后，燃燒溫度上升到960攝氏度時，仍然能夠維持正常運行。

關于母線槽的外殼組裝，母線槽外殼的組裝采用進口金屬無孔鉚接設備，強度高，密封效果好，提高了外殼的防護等級，防護等級可達IP54，母線槽蓋板與側板組裝后整體性好，電氣連接性能優。當系統出現高容量短路故障時，外殼具接地用途，使系統直接與大地相同。

1.1 母線外殼采用帶散熱齒鋁合金型材制成，使整個母線系統具有低溫升，低電壓降損耗性能，且任一規格的母線在110m范圍內的電壓降均不大于2.5％；

1.2 母線主母排采用T2電解銅軋制成TMY電工硬銅排，銅的純度不低于99.95％，并*符合GB5585.1～3電工用銅母線標準，且銅排全長鍍錫，確保接觸面具有低接觸電阻和減少接觸面的氧化；

1.3母線接頭單螺栓（雙頭）采用高強度鋼制成，確保接頭具有足夠的夾緊力；采用模制接頭鋁外殼既減輕接頭重量又保證有足夠壓力和邊緣不翹起；采用碗形墊圈使整個接觸面壓力均勻；采用方螺母鎖緊，安裝時僅需要一把扳手單邊用力即可旋緊螺栓，同時提供給墊圈更大更寬的壓緊力；

1.4 母線槽的鋁合金蓋板和鋁合金側板之間采用穿刺鉚接技術，實現無孔連接，不僅防護等級高，且鋁合金外殼起到整體接地的作用，*可把外殼作為TN-S母線槽系統中的接地排，從而為客戶大大降低使用成本；

1.5母線內部設置可選的200％中性線(照明及通訊輸電母線槽采用200 % 中性線)，有助于處理可能出現的諧波情況，從而把系統過熱降至低，延長配電設備的使用壽命
