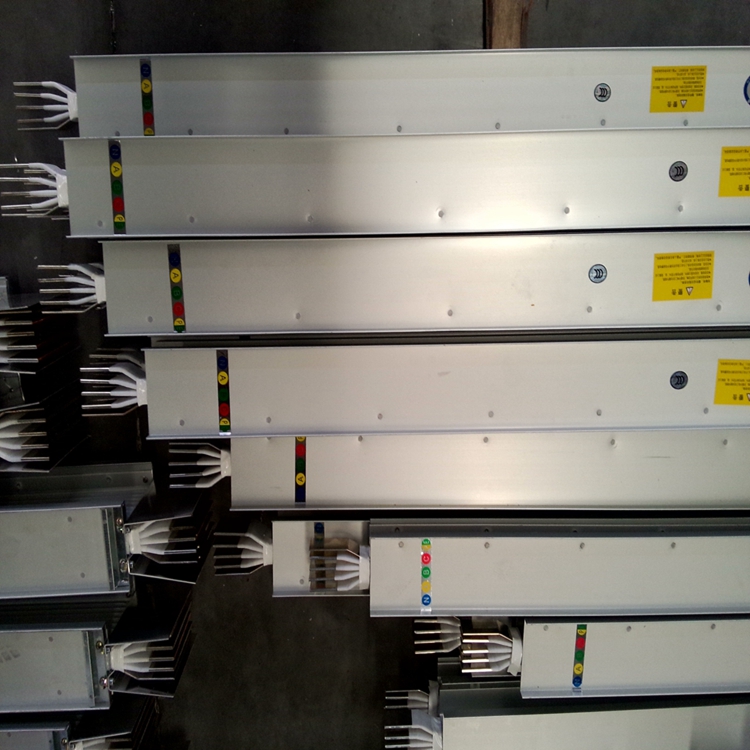

400A高壓絕緣密集型母線槽

密集型母線槽可為三相三線，三相四線，三相五線制，頻率為50-60HZ，電壓380-400V，額定工作電流為200-5000A,主要作為工礦、企事業和高層建筑中新型供配電設備。帶插接頭或插接開關箱，能很方便地引出電源分路，密集型母線槽具有體積小，結構緊湊、傳輸電流大，維護方便等優點。母線槽的安裝可直接從變壓器接到低壓配電柜，也可從低壓柜直接接到配電系統作為配電干線線路。

400A高壓絕緣密集型母線槽

本密集型母線槽之特優功能，可在一米長度安排二個插口，如二面插口即達四個插口而不影響母線支撐強度。通過插接箱電流分支一插就可免遭電纜剝皮連接不安全之苦惱。如果你的產品、設備更換，將母線重新組合安裝，母線插口分支始終達到你所需的位置。故使用母線配線可令您終身滿意。

待母線檢修工作結束，雙母線接線恢復固定連接方式時，密集型母線槽，經母聯開關向另一條母線充電，應使用母線充電保護，高低壓密集型母線槽，充電良好后應當解除充電保護連接片，然后進行倒母線操作，恢復固定連接方式。

母線槽的基本要求有3點：

1、導體材料：采用國標T2電解銅拉拔而成的****電工用銅，其純度大于99.9%，密集型母線槽 廠家，全長鍍錫銅導體；

2、外殼：采用足夠強度的鋁鎂合金型材，帶散熱筋，表面要做防氧化處理。要求型材厚度不低于4mm，散熱能力強，防腐蝕能力強，無磁性等優點。外殼保護電路連續性電阻≤0.007Ω ；

3、絕緣材料：銅排采用聚脂薄膜整體包覆，要求絕緣材料無鹵，阻燃等級B級以上，耐熱溫度130℃以上。

帶電部件----在正常使用中用以通電的導體或?qū)щ姴考�，包括中性�?dǎo)體，但不包括中性保護導休。

裸露導電部件---電氣設備的一種可觸及的導電部件，它通常不帶電，但在故障情況下可能帶電。

保護導體-------為防止發生電擊危險而與下列部件進行電氣連接的一種導體。

特別提醒：電纜是按照截面來表示的母線槽是按照額定工作電流表示（一般都說400A母線槽）同樣400A的產品截面240mm，有的才180mm。相差太大，所以出現有的1.4元/安x米，2.0元/安x米，還有更高的，建議要求廠家提供絕緣方式的說明，并標注母線規格，避免上當。

由銅母排、殼體、絕緣材料等組成。銅排表面有絕緣層，并緊固后夾裝在殼體內，稱為密集絕緣型母線槽。

對于三相五線制母線槽系統，相排規格為100-400A，pe排截面與相導體截面相同，大于等于630A時，pe排截面為相導體截面的一半。母線槽殼體用冷軋鋼板制成，有足夠的機械強度，密集型母線槽 作用，表面酸洗，磷化，電鍍，噴塑，防腐性能好，壽命長，表面平整，色澤美觀，防護等級IP45以上。外殼接地方便、可靠、安全

產品用途

400A高壓絕緣密集型母線槽作為一種工業廠房、醫院、商場、高層建筑或科技環境用的低成本、輸配電方案，將為你帶來性能組合。

母線槽安裝完畢后，供電端及分支引線全切斷，密集型母線槽 作

1、加強型鋁合金外殼設計

高低壓母線槽外殼采用鋁鎂合金型材母線槽由兩側板和上下蓋板而成，側板上設計了散熱片和燕尾槽，既有利于高低壓母線槽的散熱，又加強了外殼剛度，也便于安裝，同時減輕了母線槽重量，可大跨度設計和減少安裝支架。

2、無螺釘組裝技術

高低壓母線槽外殼的上、下蓋板與側板的連接不用螺釘、鉚釘也無需焊接而是采用勾、槽，由于外殼上不開孔，水氣灰塵進不去，提高了防護等級，且外型非常美觀。

在高層建筑中，可以輕松的實現布線，簡化了整個電力系統，從而讓建筑物變得更加的美觀。

而且重要的是，母線槽的使用，并不會增加工程的成本，反而從整個工作進度中折算下來，使用母線槽是更加節約成本的一種方式，所以是值得推廣的。

應用條件
■ 經過噴涂處理的外殼具有抗腐蝕能力，能夠經受1200小時的鹽霧試驗
■ 鋁合金外殼具有優異的散熱性能，散熱能力是鋼制外殼的兩倍
■ 帶有鋸齒型散熱片的鋁合金外殼，散熱面積是普通外殼的1.5倍以上，改善了散熱條件，提高了載流能力具有優良的導電性能，整體外殼不低于50%相線的接地容量
■ 鋁合金外殼為無磁環保材料，能****避免渦流和磁滯損耗對母線槽系統造成影響
密集型內部采用典型的三明治結構，設計合理、性能優越，具有穩定可靠

母線系統的九大優勢

1、 滿足負載要求，密集型母線槽 規格，100A-6300A

2、 防腐、防潮、防塵、防水的四防功能，防護等級高達IP65

3、 無磁外殼設計、杜絕磁渦干擾

4、 亞字形結構是更薄、更好的結構

5、 母線槽可以形成360度保護

6、 雙重接地系統，密集型母線槽 作用蔽磁場，用電更加安全

7、兩頁（鉚接）合裝，三明治結構設計，承受較強的機械沖擊

8、 外形采用散熱片設計，低溫升、低消耗

9、可以溫升監控

安全保護：母線系統的插接口裝置上帶的黃色安全蓋板保證操作人員在任何時候都不會接觸到帶電導體，蓋板提供的防護等級為IP54，使得母線系統無需加裝任何特殊裝置便能使用于各種惡劣環境。

快速連接：已申請的“QwikMake"TM連接器，摒棄了傳統的設計，使得安裝速度較普通連接器快一倍。而且由于它的不可翻轉性，使得兩段母線連接時不會發生錯相，簡化安裝程序，更有助于安全快速的安裝
