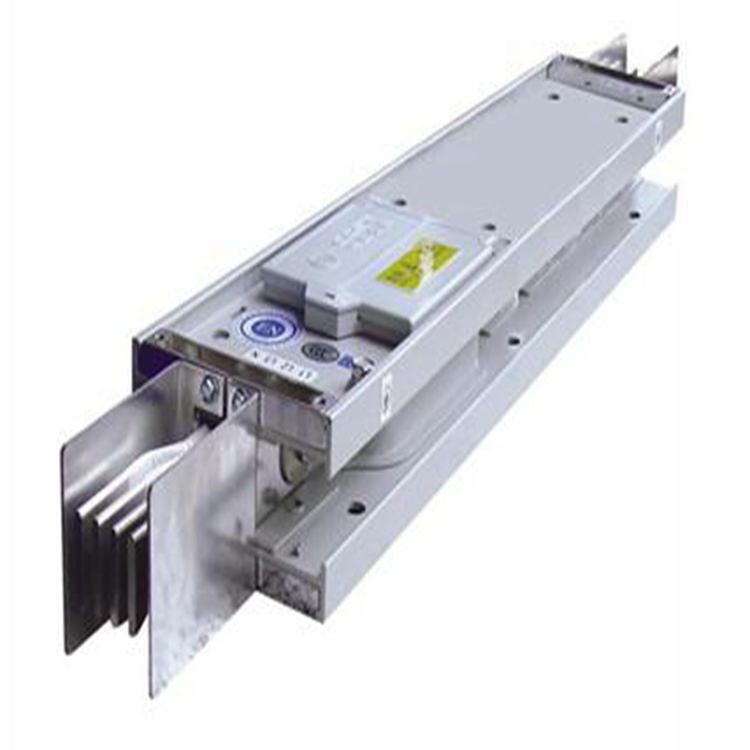

CMC-750A低壓密集型母線槽

CMC-750A低壓密集型母線槽作為一種工業廠房、醫院、商場、高層建筑或高科技環境用的低成本、輸配電方案，將為你帶來高性能的組合。

母線槽安裝完畢后，供電端及分支引線全切斷，不與電器設備相連，常溫常態下用1000v兆歐表測是不是其相與相，相與地的絕緣電阻≥20兆歐，弱溫度在30攝氏度以上。

適用于電力變壓器和低壓配電柜以及重型負載的連接等大電流輸電場所的使用。

 外殼采用冷軋輥壓型材組裝，銅排采用環保型絕緣材料整體包裹，該新型絕緣材料耐熱等級達到B級，密集型母線槽，****的保證了母線的動熱穩定性能。母線結構強度高，標準節可做成3m、6m、8m（安裝客戶需求定制），可根據顧客要求在任何位置設置插口，插口間間距不小于0.6m。該母線槽分為三相四線和三相五線制兩種形式，具有安裝迅速，使用方便，安全可靠等特點，適用于汽車制造車間，大型商場，展覽館，機場及高層建筑等場所供電使用。由銅母排、殼體、絕緣材料等組成

密集型母線槽插接口設置靈活方便，可設置大量的插口，通用性較強，當調整用電設備位置時，無需變動供電系統。

封閉母線槽（簡稱母線槽）是由金屬板（鋼板或鋁板）為保護外殼、導電排、絕緣材料及有關附件組成的母線系統。它可制成每隔一段距離設有插接分線盒的插接型封閉母線槽，也可制成中間不帶分線盒的饋電型封閉母線槽

功能：

1、 母線槽選用合理的“三明治"相線嚴密疊壓構造設計，使母線槽外形愈加緊湊，體積更小，并增加了母線體系的動熱穩定性，使母線具有阻抗低，電壓下降的長處。

2、 外殼選用不飽和聚酯樹脂加石棉等無機資料全體澆注而成，樹脂中增加光穩定劑和阻燃劑。也可加裝金屬外殼，增加了母線體系的抗沖擊才能和運用壽命。

3、 運用“Y"型防水性接頭，銜接牢靠便利。

CMC-750A低壓密集型母線槽

1、 母線槽能保證在額定電流及110%的額定電壓下長期正常工作。

2、 防護等級為IP40。

3、 母線槽在周圍空氣溫度為20±5攝氏度，相對濕度為50-70%的常態下，其每節的絕緣電阻不低于20歐姆。

4、 母線系統能承受3750V的工頻耐壓，歷時1min無擊穿和閃絡現象。

5、 母線系統在長期接通額定電流工作時，其溫升不超過：連接端子：60k，金屬外殼：30k，槽內絕緣件表面：40k。

6、 插接箱與母線槽的拔插次數不少于200次。

母線槽外殼，蓋板、側板均采用了熱擠壓鋁鎂合金型材，通過時效后，增強了其外殼的剛性。外殼表面處理可采用電泳版處理、氧化處理或者靜電噴塑處理，提高了外殼的抗腐蝕性。母線槽外殼的結構形式改變了傳統的母線槽外殼平板式，我公司對母線槽外殼進行了優化設計，使其外部結構如同散熱器結構形式，增大了外殼的外表面30％以上，****提高了外表的散熱性能，加強了導體對外殼傳到熱的快速散發，從耐降低溫升，密集型母線槽 廠家減少了熱阻抗，提高了導體的導電性能

母線槽安裝完畢后，供電端及分支引線全切斷，密集型母線槽 作用，不與電器設備相連，常溫常態下用1000v兆歐表測是不是其相與相，相與地的絕緣電阻≥20兆歐，弱溫度在30攝氏度以上。

技術參數

1、 采用“三明治”密封結構，一般防護等級為IP54。
2、 母線系統能承受3750V的工頻耐壓，歷時1min無擊穿和閃絡現象。
3、 母線系統在長期接通額定電流工作時，其溫升不超過：連接端子：60K，金屬外殼：30K，槽內絕緣件表面：40K。
4、 母線槽系統在火災發生后，燃燒溫度上升到960攝氏度時，仍然能夠維持正常運行。

關于母線槽的外殼組裝，母線槽外殼的組裝采用進口金屬無孔鉚接設備，強度高，密集型母線槽 安裝，密封效果好，提高了外殼的防護等級，防護等級可達IP54，母線槽蓋板與側板組裝后整體性好，電氣連接性能優。當系統出現高容量短路故障時，外殼具接地用途，使系統直接與大地相同。

母線槽以 全封閉式結構，外殼密封性好，防護等級達IP65，能適應任何惡劣的安裝場所使用。能耗小，密集型母線槽承載電流能力強，可大大降低投資成本。

應用條件
■ 經過噴涂處理的外殼具有抗腐蝕能力，能夠經受1200小時的鹽霧試驗
■ 鋁合金外殼具有優異的散熱性能，散熱能力是鋼制外殼的兩倍
■ 帶有鋸齒型散熱片的鋁合金外殼，散熱面積是普通外殼的1.5倍以上，改善了散熱條件，提高了載流能力具有優良的導電性能，整體外殼不低于50%相線的接地容量
■ 鋁合金外殼為無磁環保材料，能****避免渦流和磁滯損耗對母線槽系統造成影響
密集型內部采用典型的三明治結構，設計合理、性能優越，具有穩定可靠

母線槽安裝完畢之后，要對每道安裝工序進行認真檢查，確保安裝完好，正確。通電前****對母線槽系統進行相位和連續性實驗，檢查接地電阻和絕緣電阻，檢查與母線系統相連接的設備相位關系是否正確，待確認無誤后方可通電。母線槽安裝時，我公司可以派技術人員進行現場指導，必要時也可以帶工人親自現場安裝調試送電。母線槽系統較電纜相比有著使用壽命長的優點，一般可以達到30-50年的使用壽命。并且母線槽安裝支架也是****要考慮的一部分，母線槽在水平安裝時，一般采用吊裝支架或者龍門支架，在豎井中一般采用彈簧支架和角鐵支架相結合的安裝方式。購買時一定要注重支架的荷重，支架材質不佳，母線槽使用一段時間后會出現下垂移位，不及時維修就會出現安全事故。
