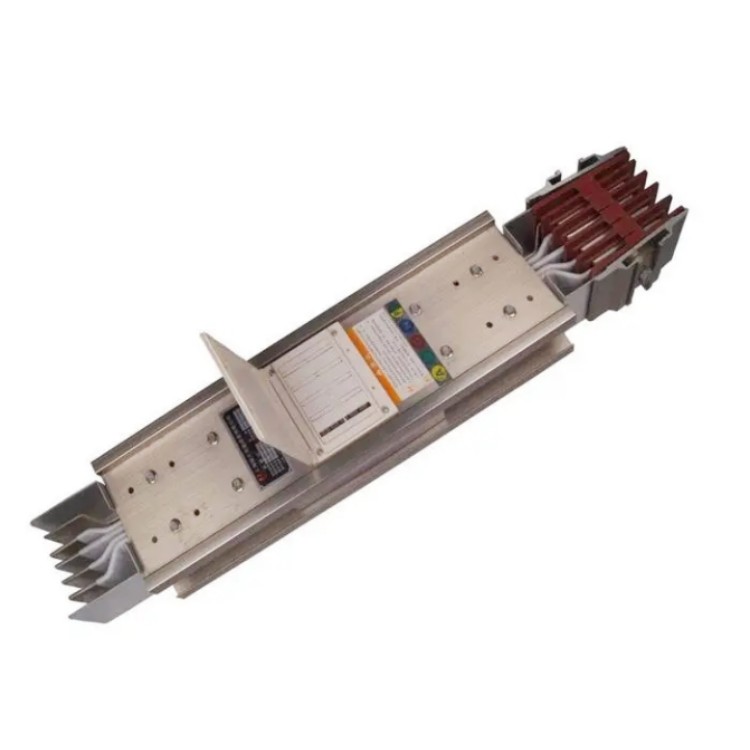

CMC-2400A密集型母線槽

CMC-2400A密集型母線槽適用于電站或者變電站輸送電能用的總導線，通過它，把發電機、變壓器或者整流器輸出的電能輸送給各個用戶或者其他變電所在電力系統中，母線將配電裝置中的各個載流分支回路連接在一起，起著匯集，分配和傳送電能的作用，母線槽按照外形和結構大致分為以下三類：

硬母線：矩形母線，圓形母線，管型母線。

軟母線：鋁絞線，銅絞線，鋼鋁芯絞線，擴徑空心導線等。

封閉母線：共箱母線分支母線等。

CMC-2400A密集型母線槽

母線由許多段組成，每一段長度既短且輕。因此，安裝時只需要少數幾人就能迅速完成。母線有許多標準的零件及庫存，可以快速出貨節約現場工作時間。其緊密的“三明治”結構能夠減少電氣空間，從而騰出更多的空間作為商業用途。

額定工作電流由250A-4000A，外殼采用冷軋輥壓型材組裝，組裝采用進口的無孔鉚接設備，密封效果更好，防護等級達到IP66，密集型母線槽結構強度變高，標準節可制作成3m、6m、8m（具體按用戶要求選擇），并且可以根據客戶的要求在任意位置設置插口，插口間的間距不小于0.6米即可。適用于汽車制造車間，大型商場，展覽館，體育館，機場及高層建筑等場所。

1.1 母線外殼采用帶散熱齒鋁合金型材制成，使整個母線系統具有低溫升，低電壓降損耗性能，且任一規格的母線在110m范圍內的電壓降均不大于2.5％；

1.2 母線主母排采用T2電解銅軋制成TMY電工硬銅排，銅的純度不低于99.95％，并符合GB5585.1～3電工用銅母線標準，且銅排全長鍍錫，確保接觸面具有低接觸電阻和減少接觸面的氧化；

1.3母線接頭單螺栓（雙頭）采用高強度鋼制成，確保接頭具有足夠的夾緊力；采用模制接頭鋁外殼既減輕接頭重量又保證有足夠壓力和邊緣不翹起；采用碗形墊圈使整個接觸面壓力均勻；采用方螺母鎖緊，安裝時僅需要一把扳手單邊用力即可旋緊螺栓，同時提供給墊圈更大更寬的壓緊力；

1.4 母線槽的鋁合金蓋板和鋁合金側板之間采用穿刺鉚接技術，實現無孔連接，不僅防護等級高，且鋁合金外殼起到整體接地的作用，可把外殼作為TN-S母線槽系統中的接地排，從而為客戶大大降低使用成本；

1.5母線內部設置可選的200％中性線(照明及通訊輸電母線槽采用200 % 中性線)，有助于處理可能出現的諧波情況，從而把系統過熱降至低，延長配電設備的使用壽命

技術參數

1、 采用“三明治”密封結構，一般防護等級為IP54。
2、 母線系統能承受3750V的工頻耐壓，歷時1min無擊穿和閃絡現象。
3、 母線系統在長期接通額定電流工作時，其溫升不超過：連接端子：60K，金屬外殼：30K，槽內絕緣件表面：40K。
4、 母線槽系統在火災發生后，燃燒溫度上升到960攝氏度時，仍然能夠維持正常運行。

關于母線槽的外殼組裝，母線槽外殼的組裝采用進口金屬無孔鉚接設備，強度高，密封效果好，提高了外殼的防護等級，防護等級可達IP54，母線槽蓋板與側板組裝后整體性好，電氣連接性能優。當系統出現高容量短路故障時，外殼具接地用途，使系統直接與大地相同。

母線槽的維修保養

1、檢查所有進線端子的電壓，驗證母線槽是否*被切斷電源。

2、母線槽安裝使用3個月內檢查連接螺拴是否松動。1年后進行全1面檢查，其余每3年****進行內外*檢查。

3、母線槽運行過程中不斷查看是否有來自噴水設備、管道、屋頂和其它潛在的潮氣，是否有水滴落在母線槽上。是否有其它可能對系統造成威脅的重物；是否有熱源對母線槽溫度產生影響。

母線槽外殼，蓋板、側板均采用了熱擠壓鋁鎂合金型材，通過時效后，增強了其外殼的剛性。外殼表面處理可采用電泳版處理、氧化處理或者靜電噴塑處理，提高了外殼的抗腐蝕性。母線槽外殼的結構形式改變了傳統的母線槽外殼平板式，我公司對母線槽外殼進行了優化設計，使其外部結構如同散熱器結構形式，增大了外殼的外表面30％以上，****提高了外表的散熱性能，加強了導體對外殼傳到熱的快速散發，從耐降低溫升，減少了熱阻抗，提高了導體的導電性能

母線系統的優勢

(1)集母線焊接所用的焊條、焊絲應符合現行標準;其表面應無氧化膜、水分和油污等雜物。

(2)鋁及鋁合金的管形母線、槽形母線、封閉母線及重型母線應采用m弧焊。

(3)焊接前應將母線坡口兩側表面各50mm范圍內清刷干凈，不得有氧化膜、水分和油污;坡口加工面應無毛刺和飛邊。

(4)焊接前對口應平直，密集型封閉母線槽，其彎折偏移不應大于0.2%;中心線偏移不應大于0. 5mm

(5)每個焊縫應一次焊完，除瞬問斷弧外不得停焊，密集母線焊完未冷卻前，不得移動或受力。

(6)母線對接焊縫的上部應有2 - 4mm的加強高度;330kV及以上電壓的硬母線焊縫應呈圓弧形，母線槽，不應有毛刺、凹凸不平之處;引下線母線采用搭接焊時，焊縫的長度不應小于母線寬度的兩倍;角焊縫的加強高度應為4mm

技術參數

1、 采用“三明治”密封結構，一般防護等級為IP54。
2、 母線系統能承受3750V的工頻耐壓，歷時1min無擊穿和閃絡現象。
3、 母線系統在長期接通額定電流工作時，其溫升不超過：連接端子：60K，金屬外殼：30K，槽內絕緣件表面：40K。
4、 母線槽系統在火災發生后，燃燒溫度上升到960攝氏度時，仍然能夠維持正常運行。

注意事項：

（1）母線槽檢修后，送電前應當檢查母線上所有檢修過的母線隔離開關都在斷開位置，防止其他設備誤充電。

（2）待母線檢修工作結束，雙母線接線恢復固定連接方式時，密集型母線槽經母聯開關向另一條母線充電，應使用母線充電保護，高低壓密集型母線槽，充電良好后應當解除充電保護連接片，然后進行倒母線操作，恢復固定連接方式。

母線槽就是采用高導電率的銅，鋁制材料制成，用以傳輸電能，是一款具有匯集和分配電工電能的產品。適用于交流三相四線、三相五線制，頻率50—60Hz，額定電壓至690V，額定工作電流40A—5000A的供配電系統，作為工礦、企事業和高層建筑中供配電設備的輔助設備。
