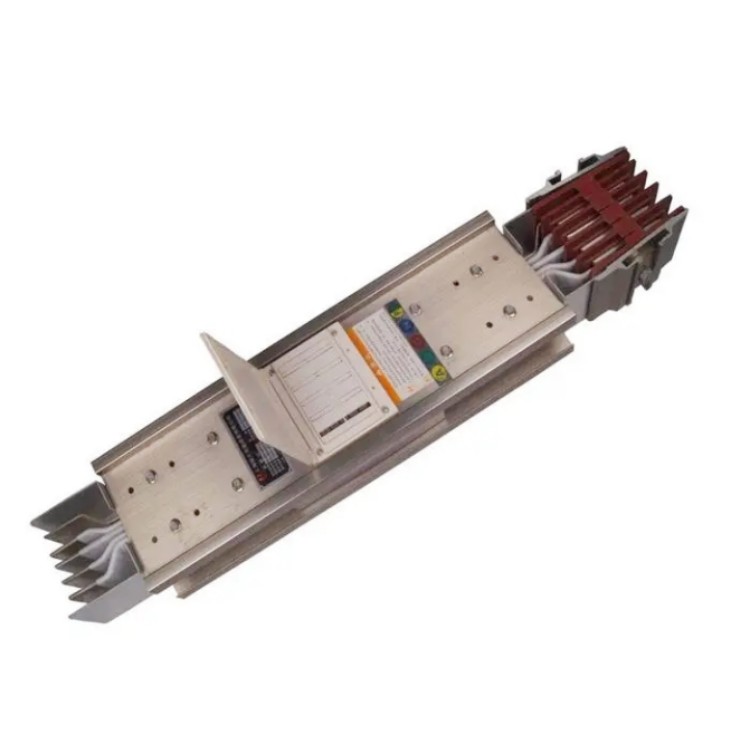

CMC-2200A密集型母線槽

CMC-2200A密集型母線槽由銅母排、殼體、絕緣材料等組成。銅排表面有絕緣層，并緊固后夾裝在殼體內，稱為密集絕緣型母線槽。對于三相五線制母線槽系統，相排規格為100-400A，pe排截面與相導體截面相同，大于等于630A時，pe排截面為相導體截面的一半。母線槽殼體用優質冷軋鋼板制成，有足夠的機械強度，表面酸洗，磷化，電鍍，噴塑，防腐性能好，壽命長，表面平整，色澤美觀，防護等級IP45以上。外殼接地方便、可靠、安全、保護電路連接性實驗合格。

母線槽在選擇和使用的過程中需要結合具體環境進行綜合考量，應該根據不同情況選擇相適應的類型以及材料的母線槽。此外，對各種母線槽，通常應該按照長期工作電流選擇母線槽截面。并且按照通過短路電流條件下，校驗?zāi)妇�槽的短時熱穩定性和動穩定性。母線槽的應用優勢在于，其體積非常的小巧，所以在進行安裝的時候，無論是搬運還是運轉，都非常的便捷。而同時母線槽又有很大的容量，因此供電力是很強的，制作時間也比較短，可以節約出大量的時間，去做其他的事情。分段測試絕緣，母線槽在連接過程中可按樓層數或母線槽段數，每連接到一定長度便測試一次。并做好記錄，隨時控制接頭處的絕緣情況

CMC-2200A密集型母線槽是一種靈活可靠的配電設備，其完備的分支單元和詳細的CAD現場立體走向設計方案，能讓您得到一種優化的輸電解決方案，來滿足您在工程現場的設計要求。

――全鋁鎂合金外殼密閉設計，防護等級高達IP54；
――結構設計，使母線系統擁有*抗短路能力和干線諧波功能；
――較高的防護等級、低阻抗設計、較低的電壓降配置，使母線適用于各種長距離惡劣環境運行；
――母線槽整體體積小，并擁有各種靈活走向功能單元；
――不管是水平立式安裝、水平臥式安裝還是豎井垂直安裝，均擁有穩定的安裝平面；且載流量不受任何安裝形式的影響；
――全封閉的外殼設計、無縫隙的緊密結構配置，可豎井安裝的“煙囪效應”；

――方便快捷的“防錯相”接頭安裝配置，使現場安裝人員方便，安全的進行單元間的組合裝配

功能：

1、 母線槽選用合理的“三明治"相線嚴密疊壓構造設計，使母線槽外形愈加緊湊，體積更小，并增加了母線體系的動熱穩定性，使母線具有阻抗低，電壓下降的長處。

2、 外殼選用不飽和聚酯樹脂加石棉等無機資料全體澆注而成，樹脂中增加光穩定劑和阻燃劑。也可加裝金屬外殼，增加了母線體系的抗沖擊才能和運用壽命。

3、 運用“Y"型防水性接頭，銜接牢靠便利。

1.1 母線外殼采用帶散熱齒鋁合金型材制成，使整個母線系統具有低溫升，低電壓降損耗性能，且任一規格的母線在110m范圍內的電壓降均不大于2.5％；

1.2 母線主母排采用T2電解銅軋制成TMY電工硬銅排，銅的純度不低于99.95％，并*符合GB5585.1～3電工用銅母線標準，且銅排全長鍍錫，確保接觸面具有低接觸電阻和減少接觸面的氧化；

1.3母線接頭單螺栓（雙頭）采用高強度鋼制成，確保接頭具有足夠的夾緊力；采用模制接頭鋁外殼既減輕接頭重量又保證有足夠壓力和邊緣不翹起；采用碗形墊圈使整個接觸面壓力均勻；采用方螺母鎖緊，安裝時僅需要一把扳手單邊用力即可旋緊螺栓，同時提供給墊圈更大更寬的壓緊力；

1.4 母線槽的鋁合金蓋板和鋁合金側板之間采用穿刺鉚接技術，實現無孔連接，不僅防護等級高，且鋁合金外殼起到整體接地的作用，*可把外殼作為T(mén)N-S母線槽系統中的接地排，從而為客戶大大降低使用成本；

1.5母線內部設置可選的200％中性線(照明及通訊輸電母線槽采用200 % 中性線)，有助于處理可能出現的諧波情況，從而把系統過熱降至低，延長配電設備的使用壽命

母線系統的優勢

(1)集母線焊接所用的焊條、焊絲應符合現行標準;其表面應無氧化膜、水分和油污等雜物。

(2)鋁及鋁合金的管形母線、槽形母線、封閉母線及重型母線應采用m弧焊。

(3)焊接前應將母線坡口兩側表面各50mm范圍內清刷干凈，不得有氧化膜、水分和油污;坡口加工面應無毛刺和飛邊。

(4)焊接前對口應平直，密集型封閉母線槽，其彎折偏移不應大于0.2%;中心線偏移不應大于0. 5mm

(5)每個焊縫應一次焊完，除瞬問斷弧外不得停焊，密集母線焊完未冷卻前，不得移動或受力。

(6)母線對接焊縫的上部應有2 - 4mm的加強高度;330kV及以上電壓的硬母線焊縫應呈圓弧形，母線槽，不應有毛刺、凹凸不平之處;引下線母線采用搭接焊時，焊縫的長度不應小于母線寬度的兩倍;角焊縫的加強高度應為4mm
