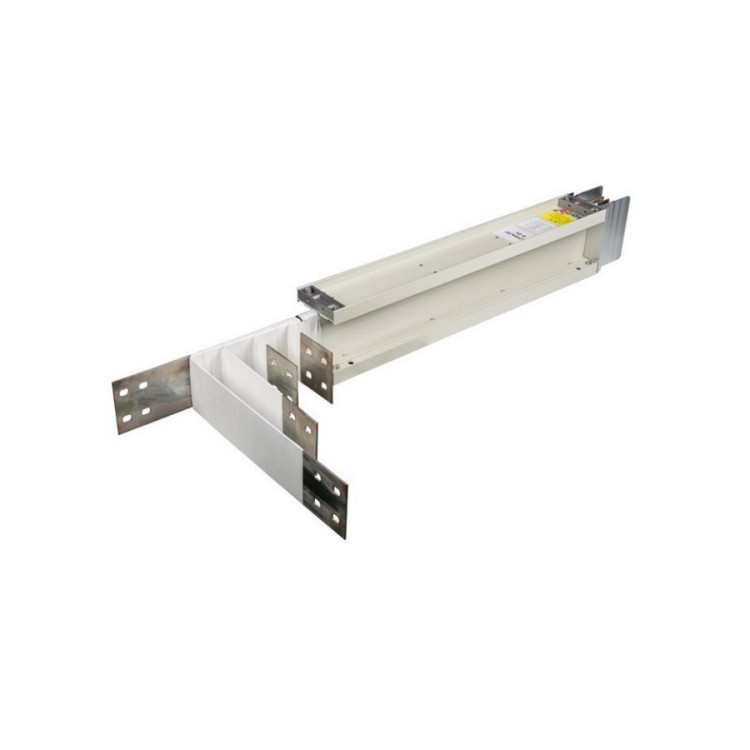

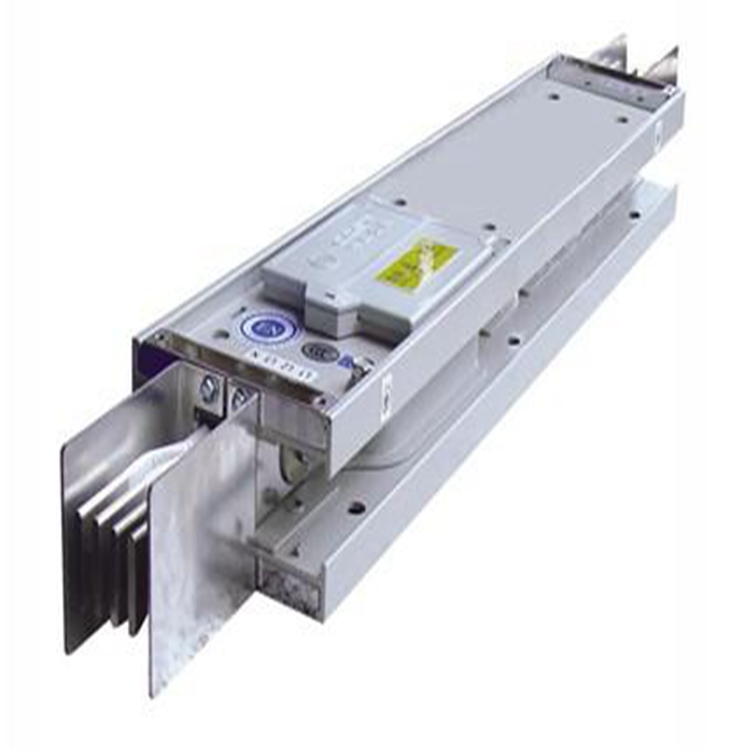

CMC-1300A密集型母線槽

CMC-1300A密集型母線槽安裝完畢后，供電端及分支引線全切斷，密集型母線槽 作用，不與電器設備相連，常溫常態下用1000v兆歐表測是不是其相與相，相與地的絕緣電阻≥20兆歐，弱溫度在30攝氏度以上。

適用于電力變壓器和低壓配電柜以及重型負載的連接等大電流輸電場所的使用。、

 外殼采用冷軋輥壓型材組裝，銅排采用環保型絕緣材料整體包裹，該新型絕緣材料耐熱等級達到B級，密集型母線槽，****的保證了母線的動熱穩定性能。母線結構強度高，標準節可做成3m、6m、8m（安裝客戶需求定制），可根據顧客要求在任何位置設置插口，插口間間距不小于0.6m。該母線槽分為三相四線和三相五線制兩種形式，具有安裝迅速，使用方便，安全可靠等特點

特性：

1、 母線槽采用對接式安裝方式，使得母線槽在安裝過程中顯得非常便捷、靈活、大大節約了安裝時間。

2、 母線槽采用分離空氣絕緣式，改善了母線槽的散熱性，降低了阻抗；內部絕緣件采用高強度的環氧樹脂，提高了母線槽的抗凍和熱穩定的能力。

3、 所有電流等級的母線槽均采用統一的蓋板，標準化程度高，互換能力強，變?nèi)萁涌诜奖恪?/span>

4、 母線槽通過插接箱分流，可免遭電纜剝皮，連接不安全之苦惱。如你的產品、設備更換，將母線重新組合安裝，母線插口分支始終可達到你所需的位置。故使用母線槽配電可令你終身滿意。

CMC-1300A密集型母線槽內部導體采用新型整體包覆工藝絕緣，相互疊裝成緊湊結構，不會形成“煙囪效應"的燃燒途徑。模制鋁合金封閉外殼具有較高的強度、優異的抗腐蝕性、散熱性，并可作為接地導線使用，保證足夠的安全性，為接地故障提供可靠的接地路徑，為地線短路提供的路徑。當發生高容量的接地故障時可****的接地和保護整個系統。該結構可****均衡各相阻抗，從而****減小母線槽系統的電壓損失。環保性能符合歐盟ROHS指令要求，主要材料在火災時不會產生有毒、有害氣體，安全環保。

結構特點

1)密集型母線槽相與相及相與接頭用絕緣螺栓緊固，同時采用雙連接銅排連接，****增加了接頭接觸面積，大大降低了接頭部位溫升。

2)新一代環保產品密集型母線槽導電排纏繞有阻燃型交聯聚乙烯熱縮套管，具有較強的絕緣性能，在遇火時無有毒氣體散發。

3)布線靈活密集型母線槽插接口設置靈活方便，可設置大量的插口，通用性較強，當調整用電設備位置時，無需變動供電系統。

―母線槽整體體積小，并擁有各種靈活走向功能單元；

――不管是水平立式安裝、水平臥式安裝還是豎井垂直安裝，均擁有穩定的安裝平面；且載流量不受任何安裝形式的影響；
――全封閉的外殼設計、無縫隙的緊密結構配置，可徹底豎井安裝的“煙囪效應”；

――不管是水平立式安裝、水平臥式安裝還是豎井垂直安裝，均擁有穩定的安裝平面；且載流量不受任何安裝形式的影響；
――全封閉的外殼設計、無縫隙的緊密結構配置，可徹底豎井安裝的“煙囪效應”；

――方便快捷的“防錯相”接頭安裝配置，使現場安裝人員方便，安全的進行單元間的組合裝配

母線槽具有體積小，結構緊湊，運行可靠、傳輸電流大、便于分接饋電、維護方便、能耗小、動熱穩定性好、使用壽命長等優點。

母線槽適用于各電力輸送干線，有高壓母線槽和低壓母線槽兩類。高層建筑、工業廠房、機場、碼頭、地鐵、綜合建筑工程等的變壓器至配電柜，以及配電柜至車間及樓層的電力輸送。

母線槽以 全封閉式結構，外殼密封性好，防護等級達IP65，能適應任何惡劣的安裝場所使用。能耗小，密集型母線槽品牌，承載電流能力強

安全保護：母線系統的插接口裝置上帶的黃色安全蓋板保證操作人員在任何時候都不會接觸到帶電導體，蓋板提供的防護等級為IP54，使得母線系統無需加裝任何特殊裝置便能使用于各種惡劣環境。

快速連接：已申請的“QwikMake”TM連接器，摒棄了傳統的設計，使得安裝速度較普通連接器快一倍。而且由于它的不可翻轉性，使得兩段母線連接時不會發生錯相，簡化安裝程序，更有助于安全快速的安裝

母線槽外殼，蓋板、側板均采用了熱擠壓鋁鎂合金型材，通過時效后，增強了其外殼的剛性。外殼表面處理可采用電泳版處理、氧化處理或者靜電噴塑處理，提高了外殼的抗腐蝕性。母線槽外殼的結構形式改變了傳統的母線槽外殼平板式，我公司對母線槽外殼進行了優化設計，使其外部結構如同散熱器結構形式，增大了外殼的外表面30％以上，****提高了外表的散熱性能，加強了導體對外殼傳到熱的快速散發，從耐降低溫升，密集型母線槽減少了熱阻抗，提高了導體的導電性能

母線槽在選擇和使用的過程中需要結合具體環境進行綜合考量，應該根據不同情況選擇相適應的類型以及材料的母線槽。此外，密集型母線槽對各種母線槽，通常應該按照長期工作電流選擇母線槽截面。并且按照通過短路電流條件下，校驗?zāi)妇�槽的短時熱穩定性和動穩定性。母線槽的應用優勢在于，其體積非常的小巧，所以在進行安裝的時候，無論是搬運還是運轉，都非常的便捷。

1.1 母線外殼采用帶散熱齒鋁合金型材制成，使整個母線系統具有低溫升，低電壓降損耗性能，且任一規格的母線在110m范圍內的電壓降均不大于2.5％；

1.2 母線主母排采用T2電解銅軋制成TMY電工硬銅排，銅的純度不低于99.95％，并*符合GB5585.1～3電工用銅母線標準，且銅排全長鍍錫，確保接觸面具有低接觸電阻和減少接觸面的氧化；

1.3母線接頭單螺栓（雙頭）采用高強度鋼制成，確保接頭具有足夠的夾緊力；采用模制接頭鋁外殼既減輕接頭重量又保證有足夠壓力和邊緣不翹起；采用碗形墊圈使整個接觸面壓力均勻；采用方螺母鎖緊，安裝時僅需要一把扳手單邊用力即可旋緊螺栓，同時提供給墊圈更大更寬的壓緊力；

1.4 母線槽的鋁合金蓋板和鋁合金側板之間采用穿刺鉚接技術，實現無孔連接，不僅防護等級高，且鋁合金外殼起到整體接地的作用，可把外殼作為TN-S母線槽系統中的接地排，從而為客戶大大降低使用成本；

1.5母線內部設置可選的200％中性線(照明及通訊輸電母線槽采用200 % 中性線)，有助于處理可能出現的諧波情況，從而把系統過熱降至低，延長配電設備的使用壽命
