全絕緣銅管母線安裝時有何細節性的工藝要求？

全絕緣銅管母線安裝時有何細節性的工藝要求？

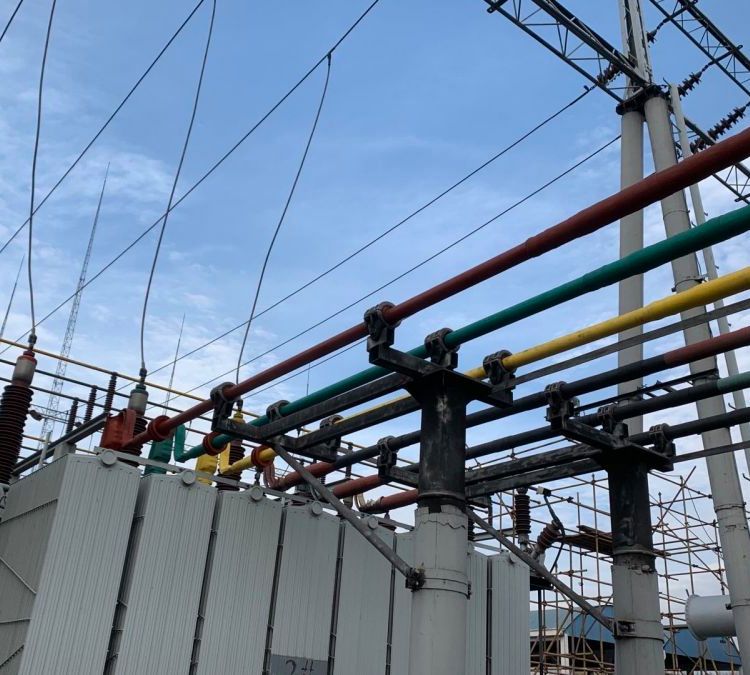

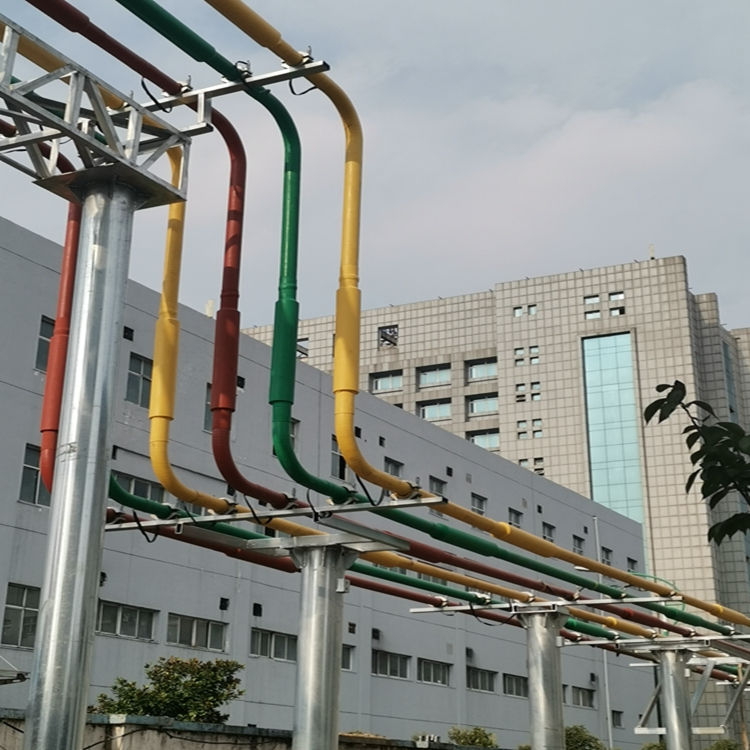

　　通過觀察我們可以發現全絕緣銅管母線所有暴露在大氣中的金屬部件都是由具有可靠防銹層的材料制成的。我們?cè)谶M(jìn)行現場安裝時，其匯流排的銅管末端是圓形且表面鍍銀或鉍錫來確保產品具有較低的接觸電阻、耐腐蝕性。那么在全絕緣銅管母線進行安裝的時候，都有哪些細節性的工藝要求是需要我們注意的呢——接下來我們就一起來看一下吧：

　　1、我們?cè)诮邮苋�絕緣銅管母線的時候，其表面應當是光滑無劃痕的；而且它的主絕緣電阻也不應該小于15000MΩ·m。設備的絕緣銅排布局簡潔明了且與發電機、開關柜和主變壓器端子的連接也非常簡單，另外其銅的溫度線性膨脹系數應當?shù)陀阡X及其合金導體的溫度，因此對于銅制的我們無需添加母線伸縮縫(安裝導體與其他設備之間的連接)

　　2、在進行中間接頭的時候應滿足通流量和溫升的要求，且其接頭處的絕緣結構與管狀母線相同、接頭處的絕緣電位為零，只有這樣我們才可以確保產品的操作和維護。

　　3、全絕緣銅管母線的接地電容器屏蔽網均已可靠接地，其中就包括了中間接頭處的屏蔽絕緣套；而接地的方法就是單點接地(可單獨接地)；另外接地也是為了確保外部接地屏符合觸摸要求而產生的。

　　4、全絕緣銅管母線的終端接頭應要求其總線和設備之間的銅軟連接。

　　其實通常情況下我們都會由專業供應商來負責全絕緣銅管母線的現場施工和安裝費用，這樣就可以大大減少施工方的安裝工作量。同時確保在安裝管狀母線后幾乎可以終身維修，這樣不僅維護和運行成本低，也是達到了電站經濟運行的目的。

1、風電場內的管型母線槽的管狀導體與鋁排結構的母線槽比較，平等的截面管狀導體的載流量更大，導體表面的電流密度散布均勻，更加合適作業電流大的電路。

2、管狀導體集膚效應系數低、溝通電阻小，導體呈“品”字布局，結構合理，導體鄰近效應系數低，所以母線槽的電損小，節能。

3、選用網狀防護罩，導體通電作業時發生熱量直接向大氣中宣告，使母線槽系統整體散熱功用好，導體溫升低。

4、接頭選用的是柔性銅質的軟聯接，其載流能力強，并可設備過失及塔筒寬幅搖晃帶來的安全作業危險，然后處理了接頭的發熱問題。

5、標準段長度達6米，整體塔筒內系統接頭數量少，不管直驅仍是雙饋型風電機組，定子及轉子母線均經過一起支撐構成一整體部件，且塔筒段間母線聯接選用軟聯接，使得母線槽的系統設備更為省時省力方便快捷。

6、三相導體的整體關閉且絕緣，不會受高原凝露、海洋鹽霧、塵土等環境的影響，合適任何地域環境下運用。

7、三相導體表面選用絕緣薄膜加絕緣套管包覆兩層絕緣方法，導體相間再經過絕緣套及支撐夾互相離隔，堅持足夠大的電氣空地和爬電距離，使得產品電氣絕緣功用強，安全可靠；

8、管型母線槽的大體特性與一般母線槽相同，產品投入運用20年內無特殊情況不需要修理，實在完結免維護，大大降低了風場運營維護本錢，提高發電功率。

管形母線性能

具有材料性質、結構形式和加工工藝，是一種新型節能的母線導電材料，是傳統鋼芯鋁絞線、槽型、矩型鋁母線的替代產品。

主要性能體現在∶

1）管型導體（母線）采用國內熱頂鑄造無縫管等一系列的先進工藝，表面光滑，尺寸精度高，抗拉強度大，不易產生放電和變形;

2）產品采用公司自行研發的稀土、耐熱鋁合金材料，具有優良的加工、焊接、導電及耐熱性能。產品經科技部門組織鑒定

3）對流散熱條件好，溫升低，損耗小，導電能力強、載流量大

4）耐熱性能高，可提高管母線的工作溫度（工作溫度達到150℃-200℃），導體在高溫下具有較高的機械強度，提高輸變電系統的安全可靠性

料研究與測試中心《檢測報告》2008343號）;

5）安裝占地面積小，組合管母線是軟導線占地面積的1/3;

6）抗腐蝕，不易覆冰、抗災能力強，使用壽命長

產品技術參數

適應安裝的環境場所戶內安裝或戶外安裝

架空、爬墻、地下電纜溝、電纜夾層、電纜隧道使用條件

海拔高度∶≤1000m（1000m以上請注明）

風速∶35m/s 環境溫度∶-40℃～+50℃日溫差∶25℃

相對濕度∶95%日照強度∶0.1W/cm 覆冰厚度∶10mm

地震烈度∶Ⅶ度，水平加速度∶0.25g.垂直加速度∶0.125g

污穢等級∶Ⅳ級（按電壓計算）爬電比距∶3.5cm/kv 電氣性能

額定電壓∶0.4kv～35kv 額定電流∶1000A～12000A 額定頻率∶50Hz

工作電壓∶0.4/1.0kv;10/12kv;20/24kv;35/40.5kv 溫升限制

溫升小于40K，溫度極限值120℃局部放電水平

在1.5Um/√3電壓下的視在放電量不大于10pc

在1.05Um/√3電壓下的視在放電量不大于7pc 介質損耗角

在1.05Um/√3電壓下，介質損耗耗角tgδ≤0.01
