低壓固體絕緣管型母線的結構性能你知道嗎？

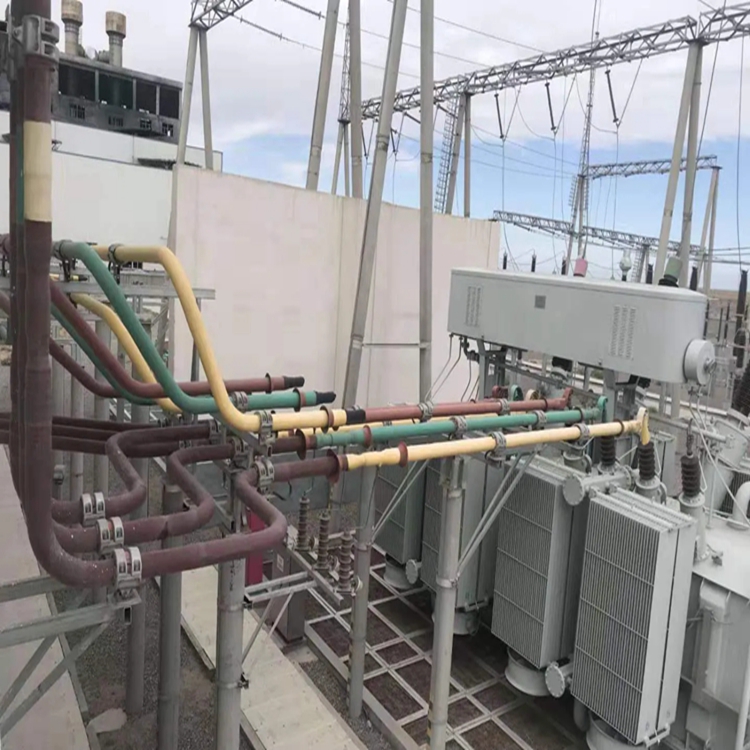

產品結構

1.輸電母線為純鋁，牌號：6063#，環境溫度20℃時，直流電阻率≤0.028264Ω㎜2/m.

2.輸電母線外套裝絕緣保護套，材質為PVC阻燃型硬質工程塑料，絕緣性能可靠，防腐性能好，外表色澤為棕黃色，零線可以為綠色。

3.輸電母線每支定尺長度為6米，按車間電源母線所需長度，單支輸電母線間由導電連接件連接，稱連接頭。連接頭的載電量大于所連接的輸電母線，連接處用螺栓、螺母緊固，接觸牢固可靠。每連接頭處裝有用阻燃工程塑料制成的連接盒、加以絕緣保護。每連接頭處都可以作為輸電電源的接線點。如所需接線點不在輸電母線的接頭處，則可在母線的所需位置加裝連接頭。連接頭處接出的電源母線可通過控制開關直接向用電設備輸電。輸入電源接入輸電母線，輸出母線接入控制開關處，都用鋁銅接頭連接。

4.輸電母線按車間實際需要，相應作各種不同形式的連接方式為：直形連接、平面轉彎連接，上下轉彎連接，中間分線連接、中間分線及規格變換的連接等情況。

母線槽配件有很多種，主要有:母線接頭器、母線連接器、母線銅插腳、插接箱,絕緣隔板、絕緣隔塊、絕緣螺栓、母線槽配件緊固件、碗墊、四方螺母、雙頭螺桿、PVC熱縮套管等。

管型母線槽在行業內有很好的口碑，產品特性主要有以下幾點：

1、管型母線的電氣設備絕緣性能的好壞直接影響到電力系統的安全、可靠運行，它可以保證電力輸送配電的長期安全和穩定運行。

2、對流式全屏蔽絕緣管型母線主絕緣材料為聚四氟乙烯，有著優良的電氣性能和化學穩定性，介質損耗小，阻燃、耐老化。

3、管型母線的銅導體表面電流密分布均勻，因此對工作電流大的回路效果。

1、 母線槽選用合理的“三明治"相線嚴密疊壓構造設計，使母線槽外形愈加緊湊，體積更小，并增加了母線體系的動熱穩定性，使母線具有阻抗低，電壓下降的長處。

2、外殼選用不飽和聚酯樹脂加石棉等無機資料全體澆注而成，樹脂中增加光穩定劑和阻燃劑。也可加裝金屬外殼，增加了母線體系的抗沖擊才能和運用壽命。

3、 運用“Y"型防水性接頭，銜接牢靠便利。

母線槽用于高層、****層建筑的輸電系統，母線槽容量大，分支方便，電流可以達到5000A，而且母線槽可以在任意位置預留插口，分支極其方便，因此母線槽在建筑工程中迅速的得到了推廣應用。

母線槽具有體積小，結構緊湊，運行可靠、傳輸電流大、便于分接饋電、維護方便、能耗小、動熱穩定性好、使用壽命長等優點。

■ 采用了雙頭定扭矩螺栓，確保了連接所需的壓力；配以特制的碟形彈簧，確保了連接接觸面間的持久壓力

■ 可單獨配置有溫度指示模塊，確保在系統故障、溫升過高時可以提醒檢修

■ 連接母排截面是母線槽系統母排截面的1.2倍以上，接觸面為雙面搭接，****降低了接觸電阻

■ 絕緣隔板的邊緣增加了凹凸溝槽，增大了爬電距離

■ 全長密集，不會形成“煙囪效應"

■ 結構緊湊，占用的建筑物空間更小

■ 導體緊密排列，整體散熱，溫升更低

■ 插口處母排不打彎，高密集、低阻抗

■ 防錯相設計，確保安裝時相序正確無誤

■ 載流能力不受安裝位置及安裝方式的影響

銅管母線的焊接

1) 坡口加工：采用坡口機械加工坡口，坡口角度在65~75°之間，坡口平滑均勻、無毛刺和飛邊。焊接前將母線坡口兩側各50mm范圍內清刷干凈，無氧化膜、水分和油跡。

2) 管型母線焊接設備和焊接材料的選擇：管型母線焊接采用氬弧自動焊機，盤式焊絲根據管型母線材質成分和焊機設備選用符合現行標準的合格焊絲。

3) 焊接工藝與措施：焊工****持證上崗，現場每種管型母線焊接試驗樣品均須經過試驗，試驗合格后進行管型母線正式焊接。計算各管型母線段焊口的數量和位置，保證焊接后每相管型母線的各管型母線段的焊縫位置保持一致，A、B、C三相管型母線的焊縫位置搭配合理。焊接工作開始前，需先將管型母線支撐架放置好，支架中心為同一水平直線（用水平儀找平）。中心偏移不大于0.5mm，以保證焊接時兩段管型母線位于同一軸線上，對口間隙應在2~3mm范圍內，以保證焊接接頭的焊接質量。管型母線焊縫均呈圓弧形，焊縫光滑，無毛刺或凹凸不平之處。

4) 其它焊接預防措施：為提高焊接質量，需選用99%以上純度的氬氣作為保護氣體。如焊接在戶外進行，需搭移動式焊接小棚防止天氣變化而影響焊接質量。

現場連接施工
嚴禁帶電拆裝母線槽。
側裝在木結構上，可直接用木螺釘固定側裝夾具，若是磚石或鋼筋水泥結構，則先打也嵌入甲型塑料膨脹螺栓，再用木螺釘固定側裝夾具，在沿墻測裝時應注意母線本體端部的插入口向外安裝。
吊裝時，在安裝面上間隔地預先裝上掛鉤件（掛鉤件應在一直線上，它的長度決定于母線的安裝高度）然后將掛鉤件與吊裝夾具上的Φ7 孔聯即可。
吊裝與側裝夾具的間距分別推薦采用2 米及3 米長度。
母線本體與母線本體，進線盒與母線本體的連接安裝，將母線凸出的導電銅排嵌入另一段母線（或進線盒）的插入口，導電銅排應嵌足，兩段母線殼體連接處不應出現大于2mm 的間隙，并且外形應平齊，然后安裝上鋼性長夾板，用4 個M5x55 螺釘旋緊。
母線可逐段安裝，也可幾段組裝后裝于吊、側裝夾具上，在組裝母線過程中只可用木棒，不準用大于外殼硬度的物體撞、敲母線各部，以免損壞產品。
在向母線送電前，用500 伏兆歐表絕緣電阻，用歐姆表或電橋測量母線銅導體的直流電阻，每次50 米銅導體長度的直流電阻不應大于0.4 歐姆，如不符合要求時，不準接通電源，應直到查明原因，排除故障為止。
出線盒（插接箱）插拔時，應將出線盒上的自動開關處于“分?jǐn)?狀態下進行，插入時嚴格按出線盒及出線口上的相序標志插合，不得出錯，****由電工人員操作。

應用范圍

主要適用于化工、冶金、機械、文化、體育場館、展覽館、檔案館、博物館、機場、車站等社會公共場所以及高層建筑等輸配電系統及消防系統的共用，是****防火單位必需的產品。在正常情況下 (非火災情況)可降容供電；火災情況下，切斷正常供電系統，可按額定電流進行消防供電，從而可達到正常、消防供電兩者的兼用。
