3相4線制低壓耐火型母線槽母線槽的選型及技術參數的計算　 母線槽的選型通常從以下幾方面加以綜合考慮：消防要求，絕緣材料要阻燃、耐熱性能要好，在高溫下不釋放有毒氣體，結構上防止煙囪效應，應優先選擇密集絕緣母線槽，如選用空氣絕緣型，則需在線槽殼體內每單元設置阻火隔斷;對特別重要場所，為保證應急電源火情下維持工作，應選用耐火型槽。 　　至于安裝場所，首先考慮槽外殼防護等級，其次是建筑結構對線槽外形、安裝支架形式和跨距的影響：室內工作場所，如大容量變電所內為提高其散熱效果，可采用IP30等級的母線槽;室內的普通工作，如樓層電氣豎井及配電間內，為保證安全性，應選用不低于IP40等級的母線槽;

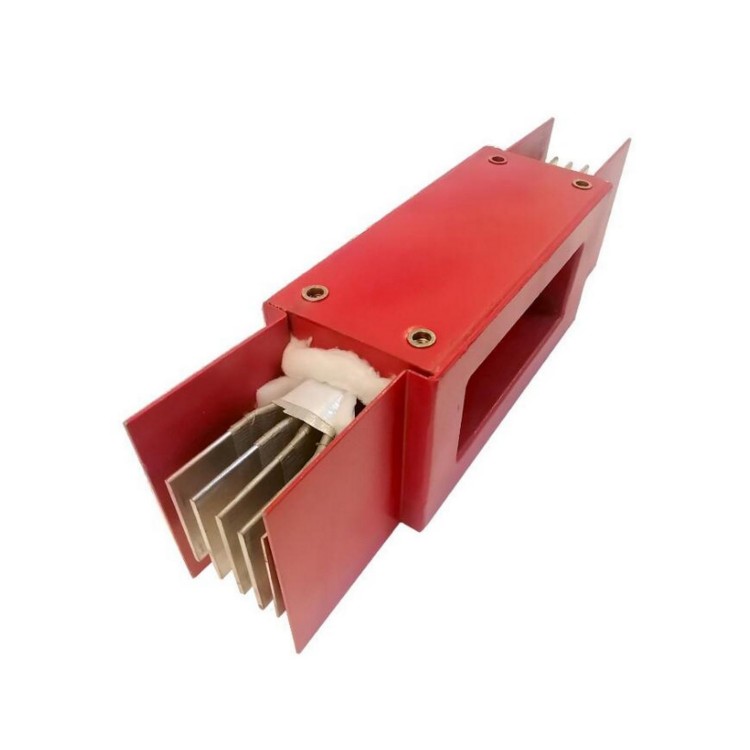

耐火型母線槽由涂有防火涂料的外殼，包纏耐火云母帶的母線和由耐火絕緣材料制成的支架組成。支架上開有多個凹槽，凹槽內置入母線并將其固定。在母線槽的一端有母線槽連接盒，在母線槽內有母線分接盒。耐火型母線槽具有優良的絕緣性能，既可在正常環境中連續使用，又可在失火環境中連續使用一小時以上，可適用于高層建筑及重要設施中，代替耐火電纜起輸配電作用。

1、銅排焊接。讓我們在焊接母排之后，和相同截面的原始母排相比它的載流l能力要小很多，所以我們就需要45°斜面焊接母排，這樣做的話就能增大焊接面提高它的載流l能力。

2、蓋板、側板的焊接。通常側板比較實惠在外面焊接，而蓋板則是在內面焊接，同時蓋、側板焊接成型后還需要將其給打磨平滑。

3、無論是銅排還是外殼。我們在焊接的時候都是需要用夾具對焊接物件進行固定，這樣的話才能夠保證焊接角度的性。

母線槽安裝經過的場所，土建抹灰，噴漿等濕作業全部完成，建筑裝飾工程，如吊頂、門窗、油漆等內裝作業、暖衛通風等基本結束，確認掃尾施工不會影響已安裝的母線，方可安裝母線。在安裝場所內無危險介質，且介質中無足以腐蝕金屬和破壞絕緣的氣體和塵埃（包括導電塵埃），在其附近不允許堆放任何物品，門窗齊全，密閉母線槽，并采取防水、防潮、、防盜等技術措施。預留孔洞及預埋件尺寸、強度均符合設計要求。電氣設備(變壓器、開關柜等)安裝完畢，且檢驗合格。施工工藝工藝流程 放線測量→設備點件檢查→支架制作及安裝→封閉插接母線安裝→接地檢查，絕緣測試、耐壓試驗→試運行驗收放線測量

耐火母線和耐火電纜如何合理運用，由于耐火電纜或耐火母線除了在電網或線路出現問題時作應急電源線路外，還要在出現火災或其他災難時作為輸電線路，母線槽，因此，耐火母線****能在高溫下保證正常的輸電，當環境溫度達到700℃以上時，耐火母線槽，也能保證供電運行在1.5小時以上，而不會由于環境溫度的升高造成內部絕緣降低導致線間短路的現象出現。在線路輸送電流不是很大時，而敷設電纜的空間有限，封閉母線槽，拐彎較多，用耐火電纜是比較合適的，但在線路輸送電流比較大時，耐火電纜則需要多根，施工及以后運行維護都不方便，瓦楞型母線槽，當線路輸送的容量較大的時候，一般都會選用耐火母線，目前，線路輸送的電容量都是比較大的。
