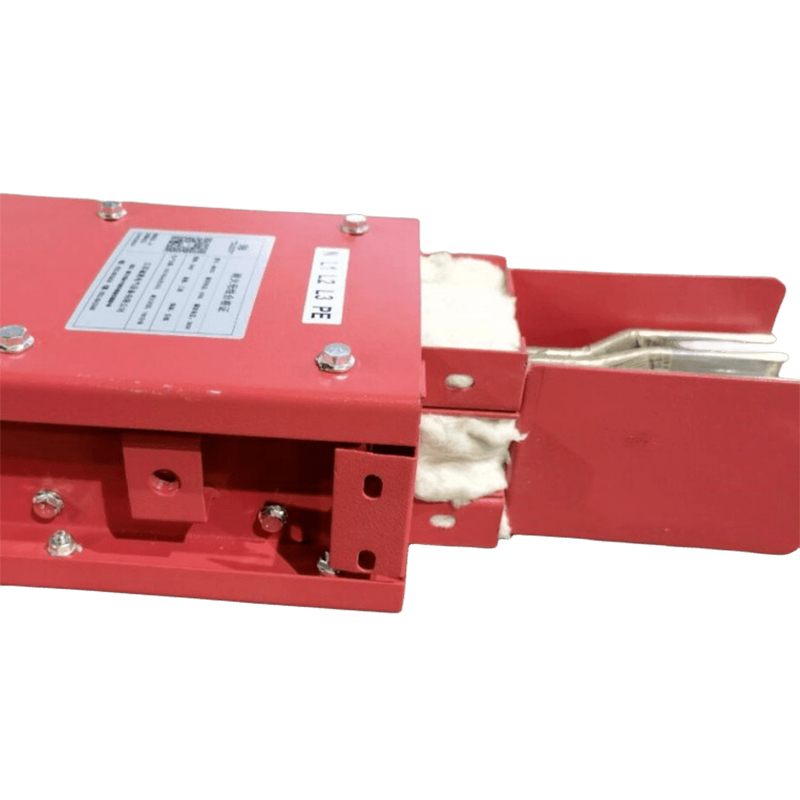

1800A高低壓耐火型母線槽

1800A高低壓耐火型母線槽

結構性能

1、 采用合理的“三明治”相線緊密疊壓結構設計，母線槽外形緊湊，體積小，母線系統具有阻抗低、電壓降低、動熱穩定性好的優點。

2、 外殼采用冷成型薄鋼型材混合組成。其兩邊側板為我廠雙層中空結構，通過緊密中空****阻止高溫氣體或明火直接進入母線槽內部。母線槽外殼表面為鍍鋅加噴防火涂料（遇火時，涂料能迅速以幾何速度在母線表面膨脹，形成致密的碳化隔熱層，密閉母線外殼所有縫隙，防止高溫直接進入母線內部）。

周圍環境溫度-5℃/+40℃，且24h內平均溫度不大于35℃。

空氣相對濕度+40℃時不超過50%，+20℃時不超過90%。

海拔高度不得超過2000m。

污染等級按GB7251.1-1997《低壓成套開關設備和控制設備第1部分》的規定選3級。

3、 接頭采用耐火型絕緣組件，連接可靠方便。

減少相間短路電動力因?yàn)橥鈿ど蠝u流和環流的雙重屏蔽作用使相間導體所受的短路電動力大為降低

1800A高低壓耐火型母線槽

耐火型母線槽在載流量相同的情況下，能節省銅材10—35%，能減少電能損耗15%以上。母線槽平日之中的傳送電流很大，便利銜接饋線，同時縮減能耗。它很適宜交流電源，在給定的電壓數值下能維持住長時段的運轉。一分鐘以內的交流電狀態下，母線槽不會被擊穿且不會帶有閃絡的狀態。母線槽與電纜比較具有如下優越性：母線槽是扁導體，與圓導體電纜或預分支電纜相比較，具有散熱好、阻抗低及載流量大的特點。630KVA變壓器至進線柜均采用母線槽。多層工業廠房、大型會展中心、酒店、商廈、超市的供配電系統，尤其是次的賓館、大商業、高層及****層綜合樓等，為了確保供電的安全性和可靠性，減少故障的發生

再將銅銜接片及絕緣隔板插入母排端頭相間空擋每相母排左右各夾一塊銅銜接片，銅銜接片間夾放一塊絕緣隔板。確認無弊后，穿入絕緣螺栓，并注意銅銜接片、母線端頭、絕緣隔板的銜接孔是否對齊、銅銜接片、絕緣隔板是否卡到位，收緊螺栓。不分閘不能拔出插接箱。一般2米直母線槽上可以鏈接3個插接箱由于插接箱電流較小，接箱是經過插接件直接銜接在母線槽上的有對應連鎖。在母線的選擇上，應該有耐火材料的耐火時間和標準，當然，相對耐久性的選擇是好的。

技術參數：

1、工作電壓：AC380V±10%50Hz；用電功率：5KW

2、爐壓測量范圍：0-100Pa測量精度：

3、空氣流量：0-50m3/min測量精度：≤±0.5m3/min

4、燃燒氣源：丙烷、液化氣

5、氣罐容量：50kg×4

6、試驗溫度：程序升溫60min室溫-925℃120min

7、室溫-1050℃180min室溫-1115℃240min

8、室溫-1150℃

9、爐內溫度：±15℃

10、試件內部溫度：±10℃

11、試件背火溫度：±4℃

12、測溫傳感器：

13、爐內：6只鎧裝鎳鉻鎳硅K值熱電偶精度等級：II級

14、背火：6只鎧裝鎳鉻鎳硅K值熱電偶精度等級：II級

15、計時范圍：0-360min計時精度：16、試樣水平燃燒長度：2.4m

16、電力電纜母線槽阻燃試驗機試樣垂直燃燒長度：1.6m

17、設備外形尺寸：長×寬×高（3×2×2.5）m；

18、設備重量：約4000Kg，現場安裝。

使用母線槽的過程中須做好維護工作，維護包含的內容是非常多的，比如下面的這些方面：

1、安裝母線槽就要安裝到位，不能安裝在有腐蝕性蒸汽或者有重機械運作的附近。否則母線槽遭受到重機械的影響是很容易受損的。

2、母線槽要定期檢修，檢修一定要停電進行。用萬用表可以檢測出導電體有沒有電壓。做好安全防護工作才能夠避免高電壓給人體帶來危害。

3、母線槽需要每年檢測一次接頭溫升。如果溫升不正常的話，就一定要處理了。還要看看母線槽接頭處是否有松動以及絕緣材料是否有老化的情況。發現松動、老化或者熔化的情況，及時查找原因，耐火母線槽并且排除故障。確保母線槽能夠正常發揮作用。

4、母線槽運作過程中也要看看是否存在滲漏、噴水等現象，還有母線槽內部零部件是否齊全，有沒有銹蝕情況等等，這些都是需要重視的。認真細心檢查才能夠及時發現并且解決問題。從而保證整個電路系統的安全。
