用電過程中母線槽溫度升高通常是什么原因引起的

溫度升高原因:

1、絕綠材料及外殼結構散熱差

結構工藝處理較好，絕絳材料散熱較好的線槽導體按設計手冊或電工手冊打折扣后能滿足載流要求。但有些產品絕絳材料是樹脂澆注，或采用其他散熱較差的絕絳材料，及空氣型母線結構，散熱較差的密集型母線結構要下降的更多。

有些產品結構及絕綠材料散熱很差，導體按照電工手冊上30C℃環境溫度選擇，誤導了用戶，據了解該類產品有些只能達到50%到70%的截流能力，給我國電力供電造成了嚴重的安全隱患和巨大的電能損耗，值得人們重視。

2、超負荷運行

有些項目，隨著設備的增加，負荷增大，或原設計的母線不能滿足現場需要，有些項目施工訂貨時采用變?nèi)莨?jié)變?nèi)�，也沒有采取****的保護措施，超負荷運行時溫升高，而且變?nèi)莺笫级说拈_關無法確保變?nèi)莺笮‰娏鞯倪^載，因此存在安全隱患。

3、國家強制性3C認證對母線槽的極限溫升沒有驗證通過

介紹有些行業不符合我國實施的強制性3C認證對于母線槽的極限溫升驗證，國家明確規定除耐火線槽為特殊產品外，其他線槽統一按≤7OK溫升值試驗標準來進行。

是低壓供電系統中負責傳輸電能、分配電能的一種設備，主要用于1000 V及以下的配電系統。近年來被廣泛用于室內變電站、高層建筑和工廠廠房，以代替?zhèn)鹘y(tǒng)的電纜進行配電。按結構和工作狀況分，母線槽可以分為空氣絕緣型母線槽、密集型母線槽和耐火型母線槽等兒大類。

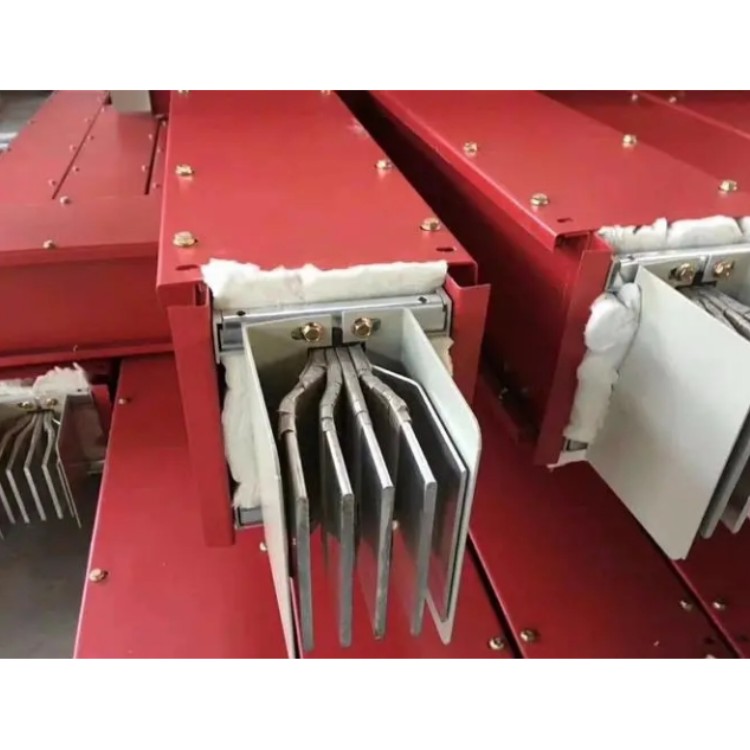

本文以ANSYS軟件為工具，利用問接禍合的方法，計算密集型母線槽的工頻磁場、渦流場，得出焦耳熱;然后將焦耳熱作為熱源，施加到溫度場中，從母線槽內部傳導散熱的角度出發，分析計算母線槽的溫升問題，得到了導體及外殼的溫度分布;相應地將溫度作為應力分析的載荷，密集型母線槽的應力場，得出其由于熱膨脹引起的變形情況。耐火型母線槽"耐火型母線槽由涂有防火涂料的外殼，包纏耐火云母帶的母線和由耐火絕緣材料制成的支架組成。支架上開有多個凹槽，凹槽內置入母線并將其固定。在母線槽的一端有母線槽連接盒，在母線槽內有母線分接盒。耐火型母線槽具有優良的絕緣性能，既可在正常環境中連續使用，又可在失火環境中連續使用一小時以上，可適用于高層建筑及重要設施中，代替耐火電纜起輸配電作用。 適用范圍 耐火型母線槽適用于額定電壓690V以下，額定工作電流250-5000A、頻率50-60Hz的輸配電系統。經過多年的試驗和工業通電運行，其電氣性、耐火性、金屬結構性均達到了*水平。



結構性能

1、 采用合理的“三明治”相線緊密疊壓結構設計，母線槽外形緊湊，體積小，母線系統具有阻抗低、電壓降低、動熱穩定性好的優點。

2、 外殼采用冷成型薄鋼型材混合組成。

其兩邊側板為我廠的雙層中空結構，通過緊密中空****阻止高溫氣體或明火直接進入母線槽內部。母線槽外殼表面為鍍鋅加噴防火涂料（遇火時，涂料能迅速以幾何速度在母線表面膨脹，形成致密的碳化隔熱層，密閉母線外殼所有縫隙，防止高溫直接進入母線內部）

1.本廠生產的FH型耐火絕緣母線槽符合IEC439-2標準，及JB8511-1996空氣絕緣母線槽部頒標準和GB/T9978-88建筑構件耐火試驗標準的規定。
2.FH型耐火絕緣母線槽使用額定電壓為660V以下，頻率為50Hz或60Hz。
3.FH 型耐火絕緣母線槽電能在著火30min內，試驗電壓為1000V，絕緣電阻在10MΩ以上，在著火60min時，絕緣電阻在0.5Ω，試驗電壓在1000V以上。
4.FH型耐火絕緣母線槽采用雙排螺栓連接，性能極為穩定，安裝方便，外殼防護等級符合IP40所規定的要求。
5.耐火試驗升溫曲線圖：外殼采用冷拉成型薄鋼型材混合組成。其兩邊側板為我公司的雙層中空結構。通過密閉中空****阻止高溫氣體或明火直接進入母線內部。母線外殼表面為鍍鋅加噴防火涂料(遇火時，涂料能迅速以幾何速度在母線表面膨脹形成致密的炭化隔熱層。密閉母線外殼所有縫隙。防止高溫直接進入母線內部)。

接頭采用耐火型絕緣組件，連接可靠方便。

環保產品

防火母線在火災情況下，無任何有毒氣體放出，亦不會形成二次燃燒，屬新一代環保型電器產品

1)母線各項性能均符合IEC439-1~2、GB7251.1~2-1997、JISC8364、GB9978標準。

2) 母線槽能承受2500V工頻耐壓，歷時1min無擊穿和閃絡現象。

3) 母線槽由于采用高強度陶瓷作為隔相材料使其能承受較強的電動應力和熱應力。

母線槽屬全封閉結構，其防護等級可達IP54。

外殼防護等級達到IP68，能長期浸于水中，能抵抗消防對其猛烈的噴水；
    采取整體真空澆注，使母線槽內不存在間隙；
    采用絕緣材料，即使在火焰中也不會散發出有毒氣體，確保人員的安全；
    采用特殊的導熱材料，在正常工作環境中具有良好的散熱功能。

本產品在正常條件下電氣性能完全等同于普通其它型號母線槽，訂貨參照FH防火母線槽的技術參數和電流等級。安裝結構形式與其它母線槽相同，請予參照選型。
