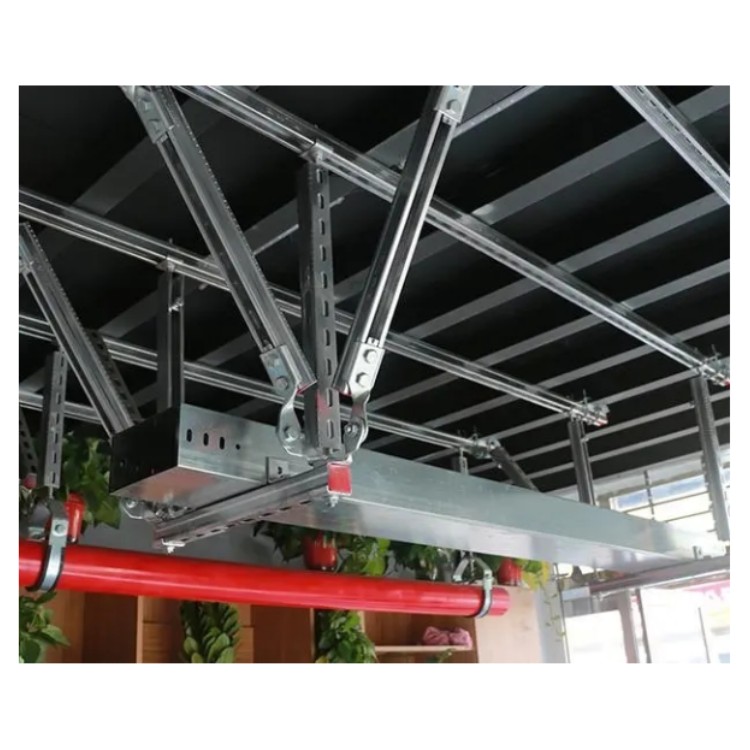

電纜橋架抗震支吊架

電纜橋架抗震支吊架是限制附屬機電工程設施產生位移，控制設施振動，并將荷載傳遞至承載結構上的各類組件或裝置。 抗震支架在地震中應對建筑機電工程設施給予可靠的保護，承受來自任意水平方向的地震作用；抗震支架應根據其承受的荷載進行驗算；組成抗震支架的所有構件應該采用成品構件，連接緊固件的構件應便于安裝

經抗震加固后的建筑給水排水、消防、供暖、通風、空調、燃氣、熱力、電力、通訊等機電工程設施，當遭遇到本地區抗震設防烈度的地震發生時，可以達到減輕地震破壞，減少和盡可能防止次生災害的發生，從而達到減少人員傷亡及財產損失的目的。

多管抗震支架根據實際所需長度，C型槽鋼可在工地現場裁剪下料。

無需焊接，模塊化配件設計，可任意搭配組裝成各種形式的支吊架系統。

通過使用鋼結構梁夾，可將支架生根在鋼結構中；使用錨栓，可將支架生根在混凝土結構，錨栓的選型****計算確定。

支吊架安裝完畢后應擦拭干凈，所有暴露的槽鋼端部均需安裝端蓋，保護切割截面，以防生銹及傷人。

裝配式管道吊掛支架C型鋼內緣須有齒牙，且齒牙****不小于0.9毫米，并且所以配件的安裝依靠機械咬合實現，嚴禁任何以配件的摩擦作用來承擔受力的安裝方式，所有連接配件不允許使用跟槽鋼不匹配的彈簧螺母；槽道****有加勁肋保證槽道有足夠的強度，確保運輸，切割及安裝時槽鋼截面無變形；

抗震支吊架設計流程

1. 設計基本要求

根據《規范》、行業規范，進行項目信息參數提取。

根據招標文件具體內容，進行項目參數具體化選擇。

根據原始圖紙設計說明，進行抗震構造措施選擇。

2. 支吊架抗震設計平面布置

風、水、電等專業抗震支吊架間距按照《規范》表8.2.3選擇。

抗震綜合支吊架間距取各專業抗震支吊架間距的****小值。

3. 抗震支吊架詳圖

根據建筑結構形式、管道荷載進行抗震支吊架選型

根據抗震支吊架系統進行產品選擇

4.支吊架布置

支吊架布置應按《規范》8.2、8.3節規定確定

給排水專業

室內給水、熱水以及消防管道管徑大于等于DN65的水平管道，當其采用吊架、支架或托架固定時，應設置抗震支撐。

電纜橋架抗震支吊架

暖通空調專業

1. 鍋爐房、制冷機房、熱交換站內的管道應有可靠的側向和縱向抗震支撐。

2. 矩形截面面積大于等于0.38㎡和圓形直徑大于等于0.70m的風道可采用抗震支吊架。

3. 防排煙風道、事故通風風道及相關設備應采用抗震支吊架。

4. 重力大于1.8kN的空調機組、風機等設備不宜采用吊裝安裝，當采用吊裝時，應避免設在人員活動和疏散通道位置上方，應設置抗震支吊架。

抗震支架的支撐形式

地震支架的基本支撐形式主要有橫向支撐、縱向支撐和雙向支撐三種。橫向抗震支架是抗震支架附加的斜支撐，其水平投影方向與管道軸線垂直。橫向支撐用于抵消地震水平荷載中垂直于管道方向的荷載，并防止管道在地震中的橫向振動，是目前應用****多的一種抗震支撐系統。支座安裝間距和****大設計間距見《建筑機電工程抗震設計規范》中的有關內容。

豎向抗震支架是與管道軸線平行的水平斜面投影。在地震水平荷載作用下，采用縱向支撐可以****平行于管道方向的荷載，防止管道整體縱向位移。與側向支架不同的是，系統中設置的縱向支架數量較少，每一直管段應至少設置一個縱向支撐，當兩個縱向支撐的間距超過了設計****大間距時，需要按照《建筑機電工程抗震設計規范》第8.2.3條的規定增加一個縱向支撐。

抗震支架作用原理

它獨特的斜撐結構和科學的設計，不僅能****地抵抗和減輕水平地震力，也能顯著提高建筑物本體的抗震性能。并且可以改變管道安裝的抗震支架的高度，以****地抵抗其它方向的地震力，****地提高機電設備的抗震性能。

抗震支架優勢

1.抗震支吊架具有組合性強、通用性好等特點，它能保證其靈活、方便、適用于各種安裝環境。

2.在滿足各種管道安裝的情況下，采用了標高綜合平衡技術，可以利用有限的空間，使之更****率。

3.抗震支撐吊架可****定位、調節，且受力可靠。一般而言，抗震支吊架的設計方案比較完善，施工圖集比較完整，這兩個特點深受用戶青睞。

4.抗震支架與傳統支架相比，其安裝速度大約要快6-8倍，造價也只有傳統支架的一半。

5.抗震支架使用壽命長，安裝后維護也很方便。可根據客戶的不同需求，做出相應的調整。
