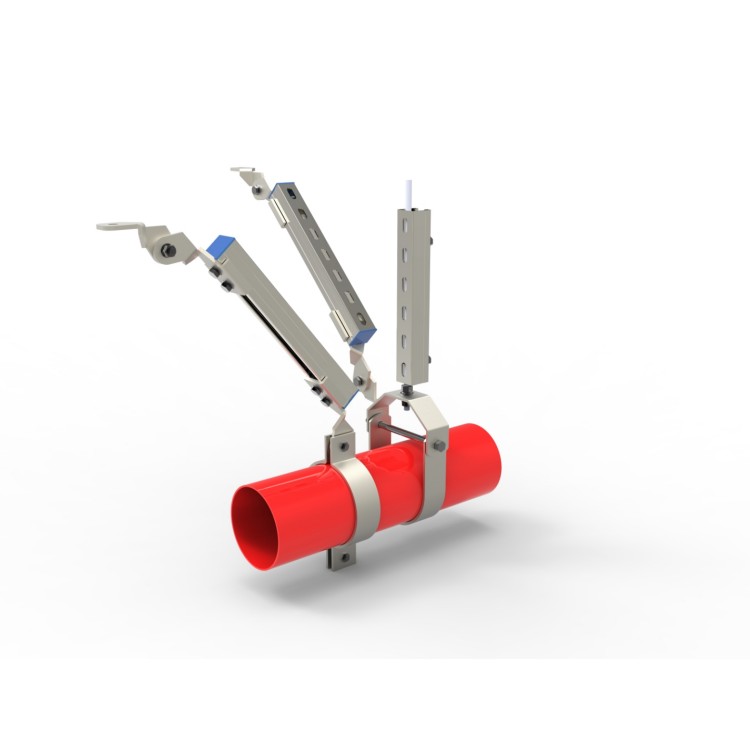

單管側向抗震支架

單管側向抗震支架

抗震支架構件組成

1.C型槽鋼、絲杠和絲杠接頭母線

采用 C型槽鋼和絲杠組合作桿件承載作用(立柱、斜撐、縱向斜撐、橫擔)，C型槽鋼的卷邊帶鋸齒，背面有條形安裝孔，所有抗震支吊架專用配件的安裝可任意搭配。

2.托臂、預埋哈芬槽

在墻面使用托臂支撐，可以用做橫梁來支撐風管，電纜，橋架等。采用橢圓孔設計，方便安裝，調節不同長度，符合現場實際情況。

預埋式管道用于中型固定系統，例如安裝管道(通風管道，空調管道，管道等)

3.抗震鉸鏈接(A型 B型)

用于抗震桿與結構或門式支架與結構之間的連接，可根據現場條件和設計要求靈活調節安裝角度。

4.抗震管夾(U型， O型，歐姆管夾)

U形管夾用于單管橫向抗震支吊架的固定； O形管夾用于單管縱向抗震支吊架的固定；歐姆管夾用于門形抗震支吊架的固定； U形管夾， O形管夾，歐姆管夾與橡膠墊配合使用，絕緣減震抗噪音。

5.抗震支架配件

塑翼螺母(槽鋼鎖扣)，加強筋，六角螺栓，凸緣螺母，梁夾(齒壓板)，扣墊

抗震支架安裝規范

1.每段平直水管路應在管端兩端設置側向抗震支架。

2.當兩側的抗震支吊架間距大于****大設計間距時，中間應增設抗震支吊架；

3.每段水平直管道應至少設置一個縱向抗震支吊架，當兩個縱向抗震支吊架之間的間距超過****大設計間距時，應按要求的間距依次增加縱向抗震支吊架。

4.水平管路剛性連接，兩個相鄰加固點之間允許縱向偏移，水管和電線套管不能超過****大水平支架間距的1/16，風道、電纜梯架、電纜托盤和電纜線槽不能超過其寬度的兩倍。

5.在水平管線拐彎處0.6米范圍內，設置橫向抗震支吊架。

6.水平管線通過豎直管道與地面設備連接時，豎直管線與設備之間應采用柔性連接，豎直管線在600 mm范圍內設側向支撐，豎直管線在150 mm以上底部設抗震支撐。

7.所有的抗震支架可靠地與結構主體連接，管道在穿越建筑物的沉降縫時應考慮沉降位移。

8.在水平管道的撓性補償器和伸縮節的安裝兩端設置橫向和縱向抗震支撐架。

9.側向和縱向抗震支撐架的斜撐安裝垂直角度宜為45o，且不小于30o。

10.當管道沿墻敷設設有入墻支架且管卡能將管道緊固四周時，管道可作為橫向抗震支承。

單管側向抗震支架應用特性

C型鋼作為支吊架的基礎受力構件，可以和各種零部件靈活配置，形成完整的結構支撐體系。

可以通過相關構件快速地與鋼結構、混泥土等結構主體進行連接，組合成多種形式的成品支吊系統或抗震支吊架系統。

C型槽鋼卷邊帶鋸齒，使得槽鋼與塑翼螺母或彈簧螺母的連接更加安全可靠 抗剪、止滑、抗沖擊。

新穎的軸向加強筋設計，增加了C型槽鋼的抗彎能力。

方便各種管道、電纜橋架和設備的安裝、維護和擴容。

雙拼槽鋼在加強支架結構的同時，是雙向支撐與吊裝成為可能。

雙拼槽鋼的上撐下吊架安裝方式能夠提升建筑的凈空標高，更加合理利用。



給排水專業

室內給水、熱水以及消防管道管徑大于等于DN65的水平管道，當其采用吊架、支架或托架固定時，應設置抗震支撐。

抗震支架作用原理

它獨特的斜撐結構和科學的設計，不僅能地抵抗和減輕水平地震力，也能顯著提高建筑物本體的抗震性能。并且可以改變管道安裝的抗震支架的高度，以抵抗其它方向的地震力，****地提高機電設備的抗震性能。

安裝

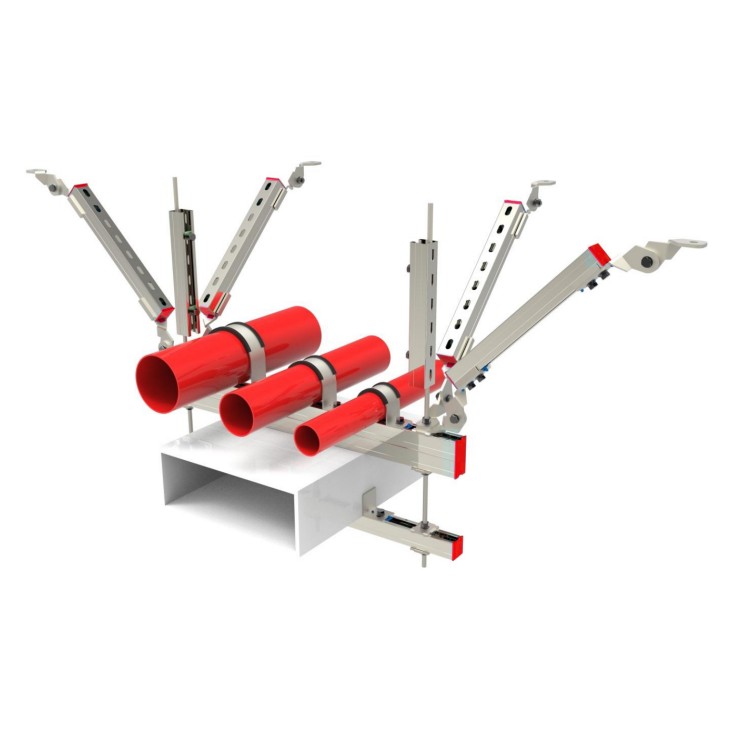

多管抗震支架根據實際所需長度，C型槽鋼可在工地現場裁剪下料。

無需焊接，模塊化配件設計，可任意搭配組裝成各種形式的支吊架系統。

通過使用鋼結構梁夾，可將支架生根在鋼結構中；使用錨栓，可將支架生根在混凝土結構，錨栓的計算確定。

支吊架安裝完畢后應擦拭干凈，所有暴露的槽鋼端部均需安裝端蓋，保護切割截面，以防生銹及傷人。

裝配式管道吊掛支架C型鋼內緣須有齒牙，且齒牙不小于0.9毫米，并且所以配件的安裝依靠機械咬合實現，嚴禁任何以配件的摩擦作用來承擔受力的安裝方式，所有連接配件不允許使用跟槽鋼不匹配的彈簧螺母；槽道****有加勁肋保證槽道有足夠的強度，確保運輸，切割及安裝時槽鋼截面無變形；

多管抗震支架配套安裝金屬管道的管卡內需配惰性橡膠內襯墊，以達到絕緣，防震，降噪（降噪至少達到8dB）的效果。為了減少電迷流對系統的影響金屬管道與管卡接觸處均應加絕緣墊，天然橡膠含量達到28%以上的天然橡膠，按不同管徑和支承要求制造成型，以滿足個系統防迷流要求，并要求有防火測試報告；

表面防腐處理：抗震連接構建采用鍍鋅處理，鋅層厚度不小于65um;要滿足600小時中性鹽霧試驗不出線紅銹；
