耐火防高溫母線槽

耐火防高溫母線槽產品介紹

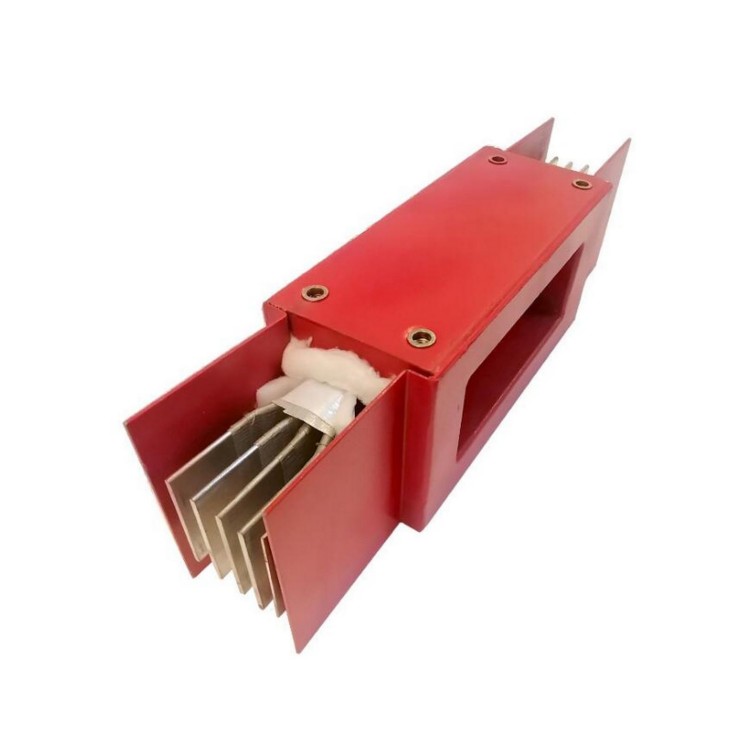

耐火型母線槽由涂有防火涂料的外殼，包纏耐火云母帶的母線和由耐火絕緣材料制成的支架組成。支架上開有多個凹槽，凹槽內置入母線并將其固定。在母線槽的一端有母線槽連接盒，在母線槽內有母線分接盒。耐火型母線槽具有優良的絕緣性能，既可在正常環境中連續使用，又可在失火環境中連續使用一小時以上，可適用于高層建筑及重要設施中，代替耐火電纜起輸配電作用。

耐火型母線槽適用于額定電壓690V以下，額定工作電流250-5000A、頻率50-60Hz的輸配電系統。經過多年的試驗和工業通電運行，其電氣性、耐火性、金屬結構性均達到水平。母線系統在長期接通額定電流工作時，其溫升不超過：連接端子：60K，金屬外殼：30K，槽內絕緣件表面：40K。

耐火母線和耐火電纜如何合理運用，由于耐火電纜或耐火母線除了在電網或線路出現問題時作應急電源線路外，還要在出現火災或其他災難時作為輸電線路，因此，耐火母線****能在高溫下保證正常的輸電，當環境溫度達到700℃以上時，也能保證供電運行在1.5小時以上，而不會由于環境溫度的升高造成內部絕緣降低導致線間短路的現象出現。在線路輸送電流不是很大時，而敷設電纜的空間有限，拐彎較多，用耐火電纜是比較合適的，但在線路輸送電流比較大時，耐火電纜則需要多根，施工及以后運行維護都不方便，當線路輸送的容量較大的時候，一般都會選用耐火母線，目前，線路輸送的電容量都是比較大的。耐火母線和耐火電纜如何合理運用，由于耐火電纜或耐火母線除了在電網或線路出現問題時作應急電源線路外，還要在出現火災或其他災難時作為輸電線路，因此，耐火母線****能在高溫下保證正常的輸電，當環境溫度達到700℃以上時，也能保證供電運行在1.5小時以上，而不會由于環境溫度的升高造成內部絕緣降低導致線間短路的現象出現。在線路輸送電流不是很大時，而敷設電纜的空間有限，拐彎較多，用耐火電纜是比較合適的，但在線路輸送電流比較大時，耐火電纜則需要多根，施工及以后運行維護都不方便，當線路輸送的容量較大的時候，一般都會選用耐火母線，目前，線路輸送的電容量都是比較大的。該型母線槽分三相四線或三相五線兩種型式，具有安裝迅速、使用方便、安全可靠等特點，適用于汽車制造間、大型商場、展覽館、體育館、機場及高層建筑等場所供電使用。

母線槽的生產參照IEC有關標準,集空氣與密集母線槽的之優點,既能承受較強的電動力,又具較好的散熱性能.在外殼的結構設計上,采用了新型的成型波紋外殼,增大了其支撐強度,6m柱距的空間可以不用支撐,蹺度不超過15mm,解決了大跨度無

法支撐的難題.在導電緣絕處理上,除采用聚四氟乙烯薄膜外,還選用硅像膠(輻射交聯聚乙烯高分子材料)絕緣,具有絕緣、阻燃、防潮、密封、防腐等作用.

耐火防高溫母線槽

結構性能
1、 采用合理的“三明治”相線緊密疊壓結構設計，母線槽外形緊湊，體積小，母線系統具有阻抗低、電壓降低、動熱穩定性好的優點。
2、 外殼采用冷成型薄鋼型材混合組成。其兩邊側板為我廠的雙層中空結構，通過緊密中強

根據耐火母線耐火極限的不同，其隔熱層采取的措施亦不同，若母線需作長時間通電運行，則其隔熱層一般直接利用空氣隔熱，以免影響母線運行過程中熱量的散發，當母線槽平時不通電僅作應急電源使用時，其耐熱極限要求較高，隔熱層需用硅棉填充，本耐火母線所選用的硅棉材料符合GB3003《普通硅酸鋁耐火纖維氈》標準，其AL2O3+SiO2 含量達 96% ，持續使用溫度為 1050℃ ，^高使用溫度達1250℃。

母線槽相與相及相與外殼均緊貼在一起，故能承受較大的電動應力和熱應力。并能將導電排所產生的熱量迅速散發，載流量大。接頭用絕緣螺栓緊固，同時采用雙連接銅排連接，****增加了接頭接觸面積，大大降低了接頭部位溫升。 新一代環保產品密集型母線槽導電排纏繞有阻燃型交聯聚乙烯熱縮套管，具有較強的絕緣性能，在遇火時無有毒氣體散發。封閉式密集型母線槽另外母線槽可加設智能監控系統

(1) 母線槽導體銅排所纏繞的云母帶符合JB/T5019~20-85《電器絕緣云母制品》及JB/T6488-1~3-92《云母帶》標準。該云母帶在常態下具有良好的柔軟性和較高的耐熱性及良好的介電性能、機械性能：彎曲強度≥180MPa 介電強度≥35kV/mm 當溫度達到600℃時，云母帶仍具有很高的絕緣性能

(2) 根據耐火母線耐火極限的不同，其隔熱層采取的措施亦不同，若母線需作長時間通電運行，則其隔熱層一般直接利用空氣隔熱，以免影響母線運行過程中熱量的散發，當母線槽平時不通電僅作應急電源使用時，其耐熱極限要求較高，隔熱層需用硅棉填充，本耐火母線所選用的硅棉材料符合GB3003-82《普通硅酸鋁耐火纖維氈》標準，其AL2O3+SiO2含量達96%，持續使用溫度為1050℃，使用溫度達1250℃。

(3) 母線槽外殼噴涂耐火涂料，當發生火災的3~5分鐘時間內，涂料開始發泡、膨脹，形成隔熱層，導熱系數迅速增大，****降低了熱量的傳遞。本耐火母線所使用的耐火涂料各項性能指標均符合GB14907-94標準。

(4) 為了滿足耐火要求，其中隔相塊及接頭隔塊均采用耐高溫陶瓷材料制成，該陶瓷Al2O3含量在95%以上，在常態下其介電性能、機械性能如下：介電強度≥13kV/mm 體積電阻率>20MΩ.cm彎強度≥250MPa

母線槽的選型及技術參數的計算　

母線槽的選型通常從以下幾方面加以綜合考慮：消防要求，絕緣材料要阻燃、耐熱性能要好，在高溫下不釋放有毒氣體，結構上防止煙囪效應，應優先選擇密集絕緣母線槽，如選用空氣絕緣型，則需在線槽殼體內每單元設置阻火隔斷;對特別重要場所，為保證應急電源火情下維持工作，應選用耐火型槽。 　

　至于安裝場所，首先考慮槽外殼防護等級，其次是建筑結構對線槽外形、安裝支架形式和跨距的影響：室內工作場所，如大容量變電所內為提高其散熱效果，可采用IP30等級的母線槽;室內的普通工作，如樓層電氣豎井及配電間內，為保證安全性，應選用不低于IP40等級的母線槽;

使用條件

周圍環境溫度-5℃/+40℃，且24h內平均溫度不大于35℃。

空氣相對濕度+40℃時不超過50%，+20℃時不超過90%。

海拔高度不得超過2000m

采用阻燃絕緣材料，符合GB126666-1990的耐火時間，能在火焰中維持線路的完整性100分鐘以上。

    外殼防護等級達到IP68，能長期浸于水中，能抵抗消防對其猛烈的噴水；
    采取整體真空澆注，使母線槽內不存在間隙；
    采用絕緣材料，即使在火焰中也不會散發出有毒氣體，確保人員的安全；
    采用特殊的導熱材料，在正常工作環境中具有良好的散熱功能。

本產品在正常條件下電氣性能等同于普通其它型號母線槽，訂貨參照FH防火母線槽的技術參數和電流等級。安裝結構形式與其它母線槽相同，請予參照選型。
