室內外耐火型銅母線槽2500A/6000A

室內外耐火型銅母線槽2500A/6000A

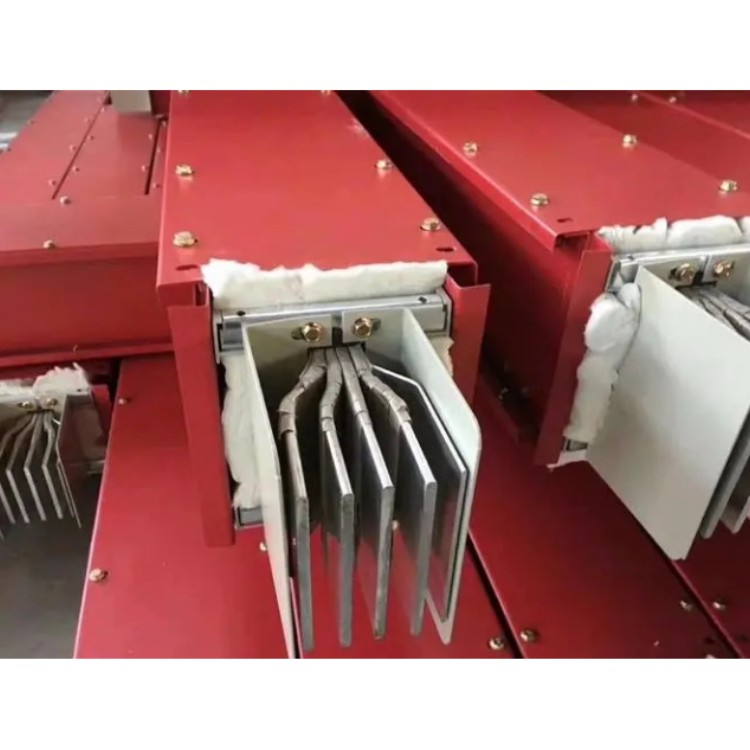

結構性能

1、 采用合理的“三明治”相線緊密疊壓結構設計，母線槽外形緊湊，體積小，母線系統具有阻抗低、電壓降低、動熱穩定性好的優點。

2、 外殼采用冷成型薄鋼型材混合組成。其兩邊側板為我廠的雙層中空結構，通過緊密中空****阻止高溫氣體或明火直接進入母線槽內部。母線槽外殼表面為鍍鋅加噴防火涂料（遇火時，涂料能迅速以幾何速度在母線表面膨脹，形成致密的碳化隔熱層，密閉母線外殼所有縫隙，防止高溫直接進入母線內部）。

周圍環境溫度-5℃/+40℃，且24h內平均溫度不大于35℃。

空氣相對濕度+40℃時不超過50%，+20℃時不超過90%。

海拔高度不得超過2000m。

污染等級按GB7251.1-1997《低壓成套開關設備和控制設備第1部分》的規定選3級。

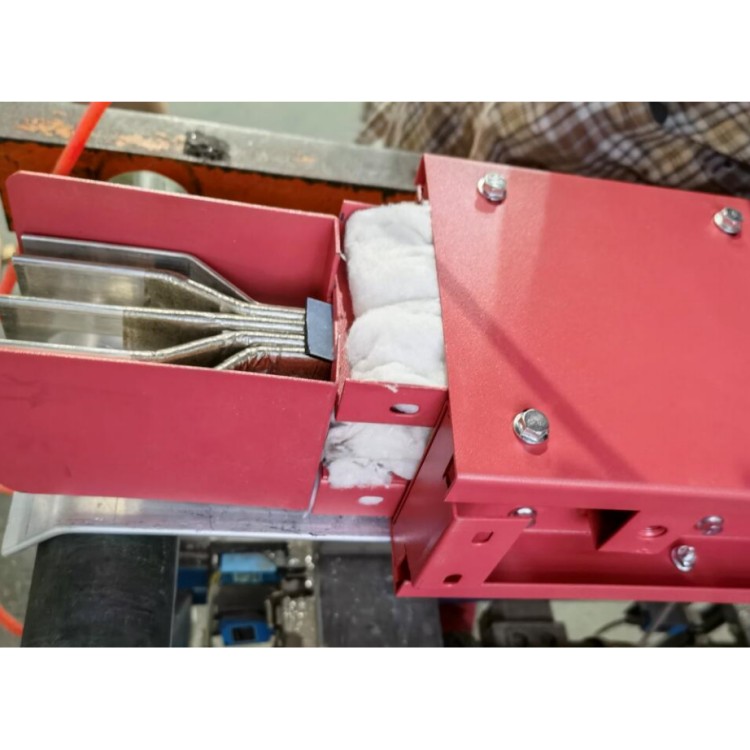

3、 接頭采用耐火型絕緣組件，連接可靠方便。

減少相間短路電動力因為外殼上渦流和環流的雙重屏蔽作用使相間導體所受的短路電動力大為降低

進步運行的安全可靠性該廠的盆式絕緣子采用SMC 壓制而成母線后從而防止絕緣子結露同時采用測氫和測溫等裝置其丈量信號可就地顯示或傳至DCS系統進步運行的安全可靠性母線后也為采用透風冷卻創造了前提

母線槽采用的導電和絕緣材料，母線槽系統次啊用鍍錫或者鍍銀銅排、鋁排作為導電材料，導電排的外表面均有良好的防腐保護。導電排采用B級（130℃）的熱成型聚酯薄膜絕緣材料整體包裹，****地提高了母線的絕緣強度和抗沖擊強度。母線采用環保型絕緣材料，通過歐盟要求的SGS 六項物性檢測及UL認證。主要應用于現代化的車間、汽車制造廠、電機制造業的工業電爐、廠房和高層建筑等等。

始端母線槽提供與低壓配電柜、變壓器低壓側、始端進線箱及其他配電設備的直接連接，每個彎頭配置一套接頭組件，地下室銅鋁復合導體，母線槽垂直安裝為確保安全使用隱匿性，高層建筑的每層樓層垂直安裝高度大于4m時都****增設彈簧支架，以支撐每層每層的母線槽自身的荷載

耐火母線和耐火電纜如何合理運用，由于耐火電纜或耐火母線除了在電網或線路出現問題時作應急電源線路外，還要在出現火災或其他災難時作為輸電線路，因此，耐火母線****能在高溫下保證正常的輸電，當環境溫度達到700℃以上時，也能保證供電運行在1.5小時以上，而不會由于環境溫度的升高造成內部絕緣降低導致線間短路的現象出現。在線路輸送電流不是很大時，而敷設電纜的空間有限，拐彎較多，用耐火電纜是比較合適的，但在線路輸送電流比較大時，耐火電纜則需要多根，施工及以后運行維護都不方便，當線路輸送的容量較大的時候，一般都會選用耐火母線，

室內外耐火型銅母線槽2500A/6000A

使用條件

周圍環境溫度-5℃/+40℃，且24h內平均溫度不大于35℃。

空氣相對濕度+40℃時不超過50%，+20℃時不超過90%。

海拔高度不得超過2000m。

污染等級按GB7251.1-1997《低壓成套開關設備和控制設備第1部分》的規定選3級。

在母線的選擇上，應該有耐火材料的耐火時間和標準，當然，相對耐久性的選擇是好的。

擁有與“CMC系列”相同的“三明治”相線緊密疊壓結構設計，母線槽外形緊湊、體積小，母線系統具有阻抗低、電壓降低、動熱穩定性好的優點，無發生火災時“煙囪效應”形成的可能。

外殼采用冷拉成型薄鋼型材混合組成。其兩邊側板為我公司的雙層中空結構。通過密閉中空****阻止高溫氣體或明火直接進入母線內部。母線外殼表面為鍍鋅加噴防火涂料(遇火時，涂料能迅速以幾何速度在母線表面膨脹形成致密的炭化隔熱層。密閉母線外殼所有縫隙。防止高溫直接進入母線內部)。

接頭采用耐火型絕緣組件，連接可靠方便。

采用的導電和絕緣材料，母線槽系統次啊用鍍錫或者鍍銀銅排、鋁排作為導電材料，導電排的外表面均有良好的防腐保護。導電排采用B級（130℃）的熱成型聚酯薄膜絕緣材料整體包裹，****地提高了母線的絕緣強度和抗沖擊強度。母線采用環保型絕緣材料，通過歐盟要求的SGS 六項物性檢測及UL認證。主要應用于現代化的車間、汽車制造廠、電機制造業的工業電爐、廠房和高層建筑等等。

始端母線槽提供與低壓配電柜、變壓器低壓側、始端進線箱及其他配電設備的直接連接，每個彎頭配置一套接頭組件，地下室銅鋁復合導體，母線槽垂直安裝為確保安全使用隱匿性，高層建筑的每層樓層垂直安裝高度大于4m時都****增設彈簧支架，以支撐每層每層的母線槽自身的荷載

參數：
1、工作電壓：AC380V±10% 50Hz；用電功率：5KW
2、爐壓測量范圍：0-100Pa 測量精度：
3、空氣流量：0-50m3/min 測量精度：≤±0.5 m3/min
4、燃燒氣源：丙烷、液化氣
5、氣罐容量：50kg×4
6、試驗溫度：程序升溫 60min 室溫-925℃ 120min
7、室溫-1050℃ 180min 室溫-1115℃ 240min
8、室溫-1150℃
9、爐內溫度：±15℃
10、試件內部溫度：±10℃
11、試件背火溫度：±4℃
12、測溫傳感器：
13、爐內：6只鎧裝鎳鉻鎳硅K值熱電偶 精度等級：II級
14、背火：6只鎧裝鎳鉻鎳硅K值熱電偶 精度等級：II級
15、計時范圍：0-360min 計時精度：

16、試樣水平燃燒長度：2.4m
電力電纜母線槽阻燃試驗機試樣垂直燃燒長度：1.6m
設備外形尺寸：長×寬×高（3×2×2.5）m；

設備重量：約4000 Kg，現場安裝。

1、母線槽結構設計的合理性非常強：

母線槽采用的是合理的相線緊密疊壓結構設計，所以母線槽外形更加緊湊、體積更小，另外****的增強了母線槽系統的動熱穩定性。

2、母線槽防水性能很優異：

整體都是采用高性能的絕緣樹脂澆筑而成，所以具有優良的氣密性和水密性，能夠直接阻斷灰塵的進入，即便是在連續浸水的情況下也能長期可靠運行。

母線耐火絕緣介質主要采用絕緣支撐選用氧化鋁高溫陶瓷件，可耐高溫達1000℃。母線銅導體絕緣采用聚酰亞氨和耐高溫粉云母帶混合纏繞。(聚酰亞氨俗稱黃金帶，是電工行業的絕緣材料，具有較好的耐高溫和介電性能，介電強度≥22000V，在高溫中無有毒氣體釋出；粉云母帶耐火溫度高達960—1000℃/1.5小時，參照IEC371-3-8、GBl2666.6耐火特性試驗達到A類要求。)

采用“三明治”密封結構設計，一般防護等級為IP54。

母線系統可承受3750V的工頻耐壓，1min無擊穿閃絡。

母線系統在以額定電流正常工作時，溫升不高于：接頭處60K、外殼30K、槽內40K。

母線槽系統在火災發生后，燃燒溫度上升到960℃時。仍然能夠維持正常運行。
