密集型封閉母線槽怎么排除故障以及施工準備

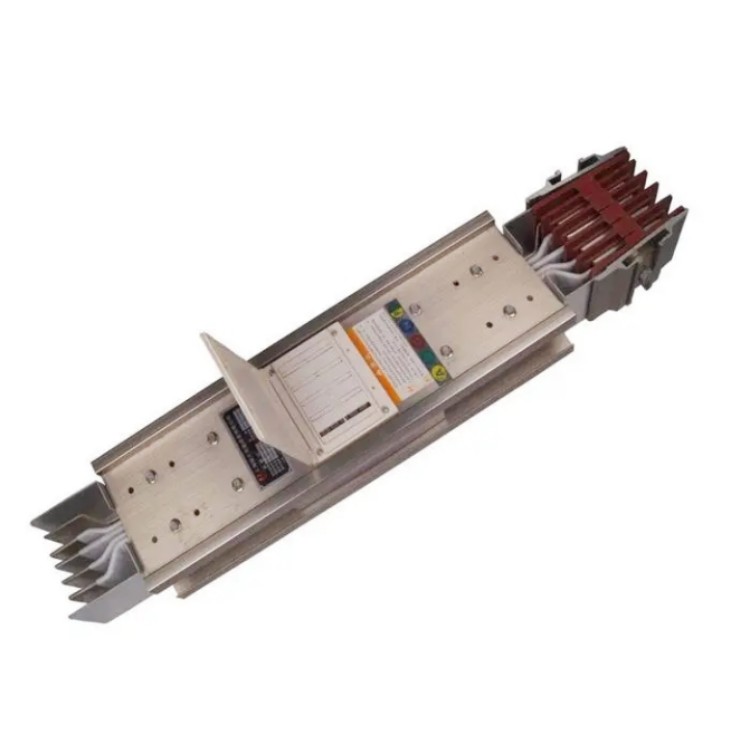

母線系統的插接口裝置上帶的黃色安全蓋板保證操作人員在任何時候都不會接觸到帶電導體，蓋板提供的防護等級為IP54，使得母線系統無需加裝任何特殊裝置便能使用于各種惡劣環境。

快速連接：已申請的“QwikMake”TM連接器，摒棄了傳統的設計，使得安裝速度較普通連接器快一倍。而且由于它的不可翻轉性，使得兩段母線連接時不會發生錯相，簡化安裝程序，更有助于安全快速的安裝。

-外殼鋁合金屬于非導磁金屬，功耗隨其減少，減少噪音。鋁外殼均勻包在相線的四周，電抗相同且小，產品出廠耐壓測試達到3750V以上，確保質量符合CCC標準。

――母線槽整體體積小，并擁有各種靈活走向功能單元；
――不管是水平立式安裝、水平臥式安裝還是豎井垂直安裝，均擁有穩定的安裝平面；且載流量不受任何安裝形式的影響；
――全封閉的外殼設計、無縫隙的緊密結構配置，可徹底豎井安裝的“煙囪效應”；
――方便快捷的“防錯相”接頭安裝配置，使現場安裝人員方便，安全的進行單元間的組合裝配



安全保護：母線系統的插接口裝置上帶的黃色安全蓋板保證操作人員在任何時候都不會接觸到帶電導體，蓋板提供的防護等級為IP54，使得母線系統無需加裝任何特殊裝置便能使用于各種惡劣環境。
快速連接：已申請的“QwikMake”TM連接器，摒棄了傳統的設計，使得安裝速度較普通連接器快一倍。而且由于它的不可翻轉性，使得兩段母線連接時不會發生錯相，簡化安裝程序，更有助于安全快速的安裝

母線槽外殼，蓋板、側板均采用了熱擠壓鋁鎂合金型材，通過時效后，增強了其外殼的剛性。外殼表面處理可采用電泳版處理、氧化處理或者靜電噴塑處理，提高了外殼的抗腐蝕性。母線槽外殼的結構形式改變了傳統的母線槽外殼平板式，我公司對母線槽外殼進行了優化設計，使其外部結構如同散熱器結構形式，增大了外殼的外表面30％以上，****提高了外表的散熱性能，加強了導體對外殼傳到熱的快速散發，從耐降低溫升，密集型母線槽 廠家減少了熱阻抗，提高了導體的導電性能

母線槽在選擇和使用的過程中需要結合具體環境進行綜合考量，應該根據不同情況選擇相適應的類型以及材料的母線槽。此外，密集型母線槽對各種母線槽，通常應該按照長期工作電流選擇母線槽截面。并且按照通過短路電流條件下，校驗?zāi)妇�槽的短時熱穩定性和動穩定性。母線槽的應用優勢在于，其體積非常的小巧，所以在進行安裝的時候，無論是搬運還是運轉，都非常的便捷。

母線槽安裝完畢后，供電端及分支引線全切斷，密集型母線槽 作用，不與電器設備相連，常溫常態下用1000v兆歐表測是不是其相與相，相與地的絕緣電阻≥20兆歐，弱溫度在30攝氏度以上。

適用于電力變壓器和低壓配電柜以及重型負載的連接等大電流輸電場所的使用。、

 外殼采用冷軋輥壓型材組裝，銅排采用環保型絕緣材料整體包裹，該新型絕緣材料耐熱等級達到B級，密集型母線槽，****的保證了母線的動熱穩定性能。母線結構強度高，標準節可做成3m、6m、8m（安裝客戶需求定制），可根據顧客要求在任何位置設置插口，插口間間距不小于0.6m。該母線槽分為三相四線和三相五線制兩種形式，具有安裝迅速，使用方便，安全可靠等特點

1、不允許對故障母線不經檢查即行強送電，以防事故擴大。

2、找到故障點并能迅速隔離的，在隔離故障點后應迅速對停電母線恢復送電，有條件時應考慮用外來電源對停電母線送電，聯路線要防止非同期合閘。

3、找到故障點但不能迅速隔離的，若系雙母線中的一組母線故障時，應迅速對故障母線上的各元件檢查，確認后，冷倒至運行母線并恢復送電，聯路線要防止非同期合閘。

4、經過檢查找不到故障點時，應用外來電源對故障母線進行試送電。發電廠母線故障如電源允許，可對母線進行零起升壓，一般不允許發電廠用本廠電源對故障母線試送電。

施工準備

材料到場開箱驗收包裝及密封應良好、規格型號正確；附件、 備件齊全。并且抽查母線測試絕緣電阻不小于2M歐。

母線段與段連接，所有接頭處先清潔后連接。連接后不可再受到機械應力，以免受力變形，影響導電。

母線與母線連接時，中間使用連接器連接，安裝連接器時需把接頭螺栓的外部端頭擰斷，此時接頭螺栓的扭矩設定為70（+-6）Nm；一般電盤銅牌與法蘭連接用相同載流量的軟銅帶連接，軟銅帶要鍍鋅處理。
