FH絕緣型封閉耐火母線槽

FH絕緣型封閉耐火母線槽母線槽的金屬封閉外殼能夠保護母線免受機械損傷或動物傷害高強度封閉母線，在配電系統中采用插入單元的安裝很安全，耐火母線槽外殼可以作為整體接地，接地非常的可靠，耐火母線槽價格，而電纜的PVC外殼易受機械和動物損傷，安裝電纜時****先切斷電源，如果有錯誤發生會很危險，密集型耐火母線槽，特別是電纜要進行現場接地工作，接地的不可靠導致危險性增加。

母線槽連接件是指除母聯開關和分段開關外悉數支路電流所構成的差動回路。某段母線的小差是指該段母線上所聯接的悉數支路，包含母聯和分段開關，電流所構成的差動回路。母線大差比率差動用于差異母線區內和區外缺陷，小差比率差動用于缺陷母線的挑選。

耐火母線槽的外殼及隔熱層采用耐高溫≥1100℃的防火材料以及耐高溫≥300℃的絕緣材料，該產品耐火時間有60分鐘、90分鐘、120分鐘、180分鐘種類，當溫度達到920~1050℃的高溫時才會燃燒,滿負荷運行可達8小時以上。

采用優質高強度冷軋鋼一次冷軋成波紋結構，不僅外形美觀大方，更大大增強母線槽的機械強度和系統的動熱穩定性，可解決施工現場大跨距安裝的難題。

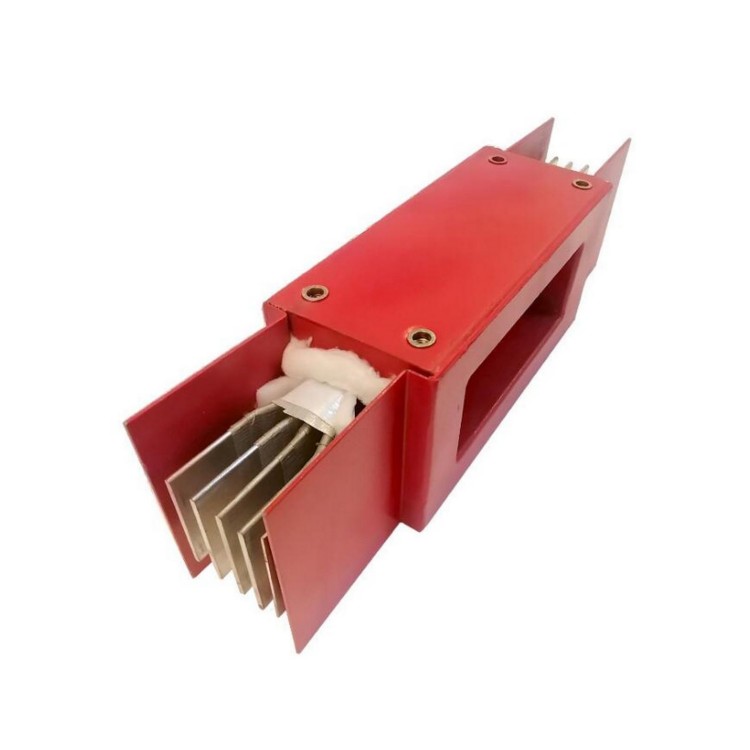

耐火型母線槽由涂有防火涂料的外殼，包纏耐火云母帶的母線和由耐火絕緣材料制成的支架組成。支架上開有多個凹槽，凹槽內置入母線并將其固定。在母線槽的一端有母線槽連接盒，在母線槽內有母線分接盒。耐火型母線槽具有優良的絕緣性能，既可在正常環境中連續使用，又可在失火環境中連續使用一小時以上，可適用于高層建筑及重要設施中，代替耐火電纜起輸配電作用。

耐火型母線槽適用于額定電壓690V以下，額定工作電流250-5000A、頻率50-60Hz的輸配電系統。經過多年的試驗和工業通電運行，其電氣性、耐火性、金屬結構性均達水平。母線系統在長期接通額定電流工作時，其溫升不超過：連接端子：60K，金屬外殼：30K，槽內絕緣件表面：40K。

在常態下長久性保持硅橡膠的柔軟特性。彈性、機械性能優越、 隔音、避震、抗沖擊、抗折彎、耐曲撓、結殼性、隔熱性等性能都非常良好。

耐火母線槽由涂有防火涂料的外殼，包纏耐火云母帶的母線和由耐火絕緣材料制成的支架組成。支架上開有多個凹槽，凹槽內置入母線并將其固定。在母線槽的一端有母線槽連接盒，在母線槽內有母線分接盒。耐火母線槽具有優良的絕緣性能，既可在正常環境中連續使用，又可在失火環境中連續使用一小時以上，可適用于高層建筑及重要設施中，代替耐火電纜起輸配電作用。

1、銅排焊接。讓我們在焊接母排之后，和相同截面的原始母排相比它的載流l能力要小很多，所以我們就需要45°斜面焊接母排，這樣做的話就能增大焊接面提高它的載流l能力。

2、蓋板、側板的焊接。通常側板比較實惠在外面焊接，而蓋板則是在內面焊接，同時蓋、側板焊接成型后還需要將其給打磨平滑。

3、無論是銅排還是外殼。我們在焊接的時候都是需要用夾具對焊接物件進行固定，這樣的話才能夠保證焊接角度的性。

母線槽安裝經過的場所，土建抹灰，噴漿等濕作業全部完成，建筑裝飾工程，如吊頂、門窗、油漆等內裝作業、暖衛通風等基本結束，確認掃尾施工不會影響已安裝的母線，方可安裝母線。在安裝場所內無危險介質，且介質中無足以腐蝕金屬和破壞絕緣的氣體和塵埃（包括導電塵埃），在其附近不允許堆放任何物品，門窗齊全，密閉母線槽，并采取防水、防潮、、防盜等技術措施。預留孔洞及預埋件尺寸、強度均符合設計要求。電氣設備(變壓器、開關柜等)安裝完畢，且檢驗合格。

施工工藝工藝流程 放線測量→設備點件檢查→支架制作及安裝→封閉插接母線安裝→接地檢查，絕緣測試、耐壓試驗→試運行驗收放線測量

FH絕緣型封閉耐火母線槽使用

1、****驗證母線槽干線相序正確，母線槽絕緣電阻不低于20MΩ

2、保證母線槽干線不受液體、固體的侵入

3、****確認安裝支架穩固，連接螺栓可靠的連接

4、接觸帶電設備的零部件有危險！

5、母線槽開始送電時，不得帶負載

使用條件

周圍環境溫度-5℃/+40℃，且24h內平均溫度不大于35℃。

空氣相對濕度+40℃時不超過50%，+20℃時不超過90%。

海拔高度不得超過2000m。耐火母線槽質量保證

污染等級按GB7251.1-1997《低壓成套開關設備和控制設備第1部分》的規定選3級。

參數：
1、工作電壓：AC380V±10% 50Hz；用電功率：5KW
2、爐壓測量范圍：0-100Pa 測量精度：
3、空氣流量：0-50m3/min 測量精度：≤±0.5 m3/min
4、燃燒氣源：丙烷、液化氣
5、氣罐容量：50kg×4
6、試驗溫度：程序升溫 60min 室溫-925℃ 120min
7、室溫-1050℃ 180min 室溫-1115℃ 240min
8、室溫-1150℃
9、爐內溫度：±15℃
10、試件內部溫度：±10℃
11、試件背火溫度：±4℃
12、測溫傳感器：
13、爐內：6只鎧裝鎳鉻鎳硅K值熱電偶 等級：II級
14、背火：6只鎧裝鎳鉻鎳硅K值熱電偶 等級：II級
15、計時范圍：0-360min

16、試樣水平燃燒長度：2.4m
電力電纜母線槽阻燃試驗機試樣垂直*大燃燒長度：1.6m
設備外形尺寸：長×寬×高（3×2×2.5）m；
設備重量：約4000 Kg，現場安裝。

a) 載流量:

低壓電纜的截面積大為1000mm2，額定電流為1600A。這么大規格電纜因其體積和重量過大，很少應用于實際工程中。工程中一般常用的是400 mm2及以下規格電纜，這就要求使用多根電纜來實現同時供電。而母線槽額定電流大可達6300A，其強大的載流能力是電纜根本*的。

b) 過載能力:

不論電纜還是母線槽，過載能力都取決于所用絕緣材料的工作溫度。母線槽絕緣材料的工作溫度為105℃，耐火型母線槽，現已開發出工作溫度為140℃以上的輻照交聯阻燃纏繞帶(PER)和輻射交聯聚烴熱收縮管。而目前電纜所用絕緣材料的常期工作溫度一般為90℃和105℃，輻照交聯電纜的高工作溫度為125℃。因此，母線槽的過載能力遠遠大于電纜。
