淺談封閉式母線槽在高層建筑中的應用

淺談封閉式母線槽在高層建筑中的應用

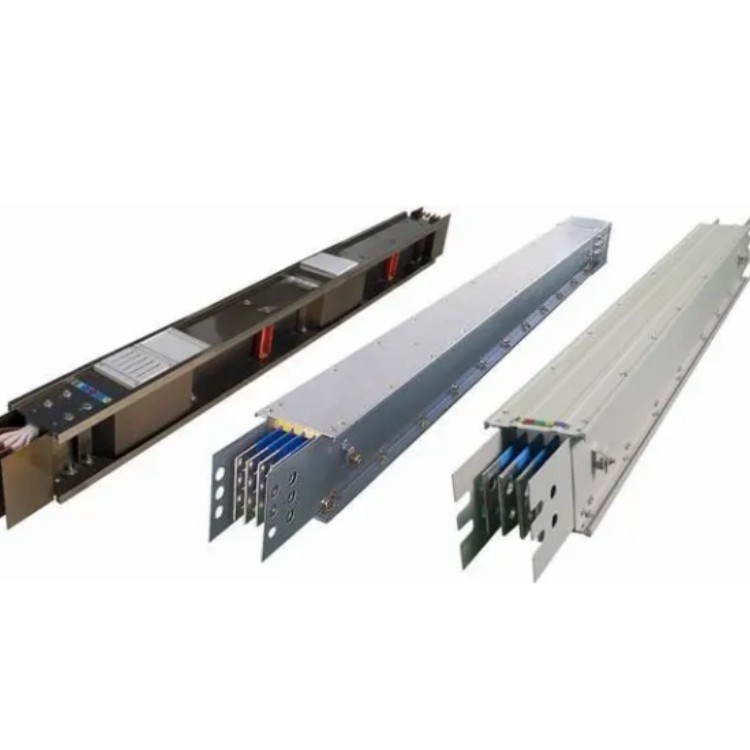

在高層建筑的供電系統中，動力和照明線路往往分開設置，母線作為供電主干線在電氣豎井內沿墻垂直安裝一趟或多趟。按用途一趟母線槽一般由始端母線槽、直通母線槽（分帶插孔和不帶插孔兩種）、L型垂直（水平）彎通母線、Z型垂直（水平）偏置母線、T型垂直（水平）三通母線、X型垂直（水平）四通母線、變?nèi)菽妇�、膨脹母線、終端封頭、終端接線箱、插接箱、母線有關附件及緊固裝置等組成。母線槽按絕緣方式可分為空氣式插接母線槽、密集絕緣插接母線槽和高強度插接母線槽三種高強度封閉母線槽覆蓋電流規格每平方毫米電流密度等同于試驗電流規格的電流密度，則可以不需要查驗覆蓋電流規格的溫升報告；如果被覆蓋電流規格電流密度大于試驗電流，則****查驗每個電流規格的溫升報告（包括外型結構照片、導體規格、溫升值及試驗電流等內容）。采用回路電阻測試儀測母線槽的導體規格和電阻率，夾住母線槽兩端頭在外的銅排測電阻，測量導體的長、寬、厚，就可以算出電阻率，該檢測方法可以滿足控制銅包鋁、兩端頭焊銅中間鋁排、兩頭大中間小以及導體材質等鑒別的需要。GB5585-2005標準規定，銅排導電率≥97%，電阻率≤0.01777Ω·mm2/m，鋁排導電率≥59%，電阻率≤0.029Ω·mm2/m。

首先是母線槽的防腐蝕性。很多的施工作業都是需要在戶外完成的，而這樣的環境中必然又是會存在很多的腐蝕性物質的，比如雨水中的酸性成分所具有的侵蝕性，所以說在研制河南封閉母線槽的時候，對于這些方面的事項我們也是需要一并考慮到的，這樣才能夠?yàn)槲覀兊膶?shí)際使用帶來相應的性能保證。在選擇相關的防腐涂料的時候，我們也是需要結合相應的使用環境來考慮的并且在處理工藝上予以對應的技術實現。

母線橋又稱橋式接線，用跨接斷路器BCD把兩條電源引入線與兩臺變壓器聯系起來的主接線。較分段單母線接線簡化，減少了斷路器的數量。根據跨接橋斷路器的位置不同，分為內接線橋和外接線橋。其中內接線橋適用于線路較長，負荷曲線比較平穩的變電位置；外接線橋則適用于線路較短，負荷曲線變化較大的變電位置母線橋刷漆的作用：絕緣、防腐、散熱和“相”的標識。 母線橋指橋內有矩形銅母線或鋁母線，一般是鐵皮做成外殼保護母線；用于戶內。

普通電纜的絕緣層和外護套會燃燒。即使阻燃電纜在火焰下也會燃燒，只有在火焰離開后才燃燒。耐火電纜不會燃燒，但價格昂貴，只有在消防報警電路系統等不準停電的場合才使用耐火電纜。而母線槽外殼是金屬的，不會燃燒，即使銅排的絕緣材料發生燃燒，火苗也不會危機到母線槽外面。

1、母線槽分接方便：所謂插接式母線槽，就是它利用插接的方式把主干線的電源分接到支線去，因此分接十分方便。

2、母線槽過載能力強：母線槽過載能力強，取決于它用的絕緣材料工作溫度高，母線槽用的絕緣材料過支采用工作溫度為105℃的材料，現已開發出工作溫度為 140℃以上的輻射交聯阻燃纏繞帶(PER)和輻射交聯聚烴熱收縮管。而電纜所用的絕緣材料常期工作溫度一般為95℃和105℃，因此母線槽的過載能力遠遠大于電纜。

3、母線槽能防止過載失火。

4、母線槽散熱性能好：電纜的絕緣材料(芯線絕緣和外皮絕緣)既是絕緣材料，又是隔熱材料，因此電力電纜在橋架內敷設時，多允許敷設2層，其原因日考慮散熱。

 母線槽作為一種新型配電導線應運而生，與傳統的電纜相比，在大電流輸送時充分體現出它的優越性，同時由于采用了新技術、新工藝，大大降低的母線槽兩端部連接處及分線口插接處的接觸電阻和溫升，并在母線槽中使用了高質量的絕緣材料，從而提高了母線槽的安全可靠性，使整個系統更加完善。母線槽的結構說明如下:

緣支撐----是母線槽設備的組成部分，用來支撐母線槽設備中的導體。

安裝板------用于支撐各種元件并且適合于成套設備中安裝的板。

安裝框架----用于支撐各種元件并且適合于在成套設備中安裝的一種框架。

外殼--------外殼是保護設備免受某些外部因素影響，并使設備在各個方向不被直接解及的一種部件，封閉式母線槽報價，其防護等級 至少為IP30。

門----------一種帶鉸鏈的或可滑動的覆板。

1.封閉式母線槽安裝時整體結構應橫平豎直，母線通道水平安裝，兩支架間距≯2500㎜， 垂直安裝間距≯3600㎜；水平安裝時距地面安裝高度不小于2.2m，吊桿應有調節水平的技術措施。

2.垂直敷設時距地面1.8m以上，山西封閉式母線槽廠家，安裝支架應與通道側板配鉆孔，采用M6-M8螺栓緊固。母線的 拐彎處以及與插接箱的連接處應加支架。 支架成排安裝時支架成排安裝時應排列整齊間距均勻。 當母線的終端盒、始端盒懸空時應采用支架固定，封閉式母線槽廠家，墻體、頂板上的支架****用兩條膨脹螺栓固 定，膨脹螺栓應加平光墊片和彈簧墊片。

3.母線垂直通過頂板敷設時，應在通過的底板上采用槽 鋼支撐固定，當封閉式母線跨越建筑物的伸縮縫或沉降縫時，采用適應建筑物結構移動的措施， 防止母線連接處水平移動造成斷裂，影響母線的 供配電。

根據使用環境，安裝方式選擇母線槽，選用母線槽時應綜合考慮使用環境，母線槽的外殼防護等級選擇應符合下列規定：室內潔凈場所，采用IP30以級。室內普通場所，采用不低于IP40等級。室內有防濺水要求的場所，采用不低于IP54等級，室內潮濕場所或有防噴水要求的場所，采用IP65及以級。有著防腐要求的場所或室外，采用IP68等級的全封閉樹脂澆注母線槽。

因此對于可能造成母線槽進水的安裝方式要采取必要防護措施。如當母線槽穿越摟層時，由于生產或屋面滲漏等種種原因造成樓層積水，就會順著穿越樓層的母線槽漏下，造成母線槽進水，使母線槽絕緣降低。我廠腈綸裝置聚合車間母線槽在投用后，就發生了一起因母線槽穿越樓層時進水引起的短路故障，造成了整個生產裝置的停車事故。解決的方法是在空氣型封閉式母線槽穿越的樓層時增設防水圍堰既使母線槽與變壓器用伸縮節作過渡連接，但由于采用母線槽作為低壓進線主母線電流一般較大，有的已經達到2500A，相應的伸縮節截面較大、彈性較小，仍可能使變壓器低壓套受力。
