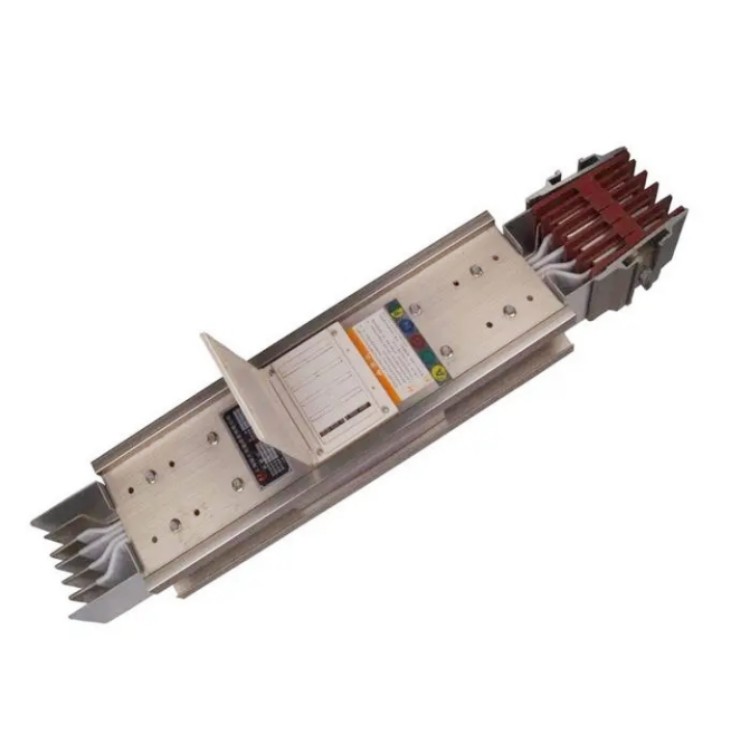

CMC-630A低壓密集型絕緣母線槽

CMC-630A低壓密集型絕緣母線槽用于高層、****層建筑的輸電系統，母線槽容量大，分支方便，電流可以達到5000A，而且母線槽可以在任意位置預留插口，分支極其方便，因此母線槽在建筑工程中迅速的得到了推廣應用。

母線槽具有體積小，結構緊湊，運行可靠、傳輸電流大、便于分接饋電、維護方便、能耗小、動熱穩定性好、使用壽命長等優點。

母線槽適用于各電力輸送干線，有高壓母線槽和低壓母線槽兩類。高層建筑、工業廠房、機場、碼頭、地鐵、綜合建筑工程等的變壓器至配電柜，以及配電柜至車間及樓層的電力輸送。

密集型母線槽插接口設置靈活方便，可設置大量的插口，通用性較強，當調整用電設備位置時，無需變動供電系統。

密集型母線槽采用合理的三明治相線緊密疊壓結構設計，是母線槽外形更加緊湊，體積更小，并增強了母線系統的熱穩定性，使母線具有阻抗低，密集型母線槽 規格，電壓降低的優點，杜絕了發生火災時母線槽“煙囪效應"的形成。

母線槽具有體積小，結構緊湊，運行可靠、傳輸電流大、便于分接饋電、維護方便、能耗小、動熱穩定性好、使用壽命長等優點。

母線槽適用于各電力輸送干線，有高壓母線槽和低壓母線槽兩類。高層建筑、工業廠房、機場、碼頭、地鐵、綜合建筑工程等的變壓器至配電柜，以及配電柜至車間及樓層的電力輸送。

是一種靈活可靠的配電設備，其完備的分支單元和詳細的CAD現場立體走向設計方案，能讓您得到一種優化的輸電解決方案，來滿足您在工程現場的設計要求。

――全鋁鎂合金外殼密閉設計，防護等級高達IP54；
――結構設計，使母線系統擁有*抗短路能力和干線諧波功能；
――較高的防護等級、低阻抗設計、較低的電壓降配置，使母線適用于各種長距離惡劣環境運行；
――母線槽整體體積小，并擁有各種靈活走向功能單元；
――不管是水平立式安裝、水平臥式安裝還是豎井垂直安裝，均擁有穩定的安裝平面；且載流量不受任何安裝形式的影響；
――全封閉的外殼設計、無縫隙的緊密結構配置，可豎井安裝的“煙囪效應"；
――方便快捷的“防錯相"接頭安裝配置，使現場安裝人員方便，安全的進行單元間的組合裝配

CMC-630A低壓密集型絕緣母線槽結構特點:

1）散熱能力較強密集型母線槽相與相及相與外殼均緊貼在一起，故能承受較大的電動應力和熱應力。并能將導電排所產生的熱量迅速散發，載流量大。接頭用絕緣螺栓緊固，同時采用雙連接銅排連接，****增加了接頭接觸面積，大大降低了接頭部位溫升。

2）新一代環保產品密集型母線槽導電排纏繞有阻燃型交聯聚乙烯熱縮套管，具有較強的絕緣性能，在遇火時無有毒氣體散發。

3）布線靈活密集型母線槽插接口設置靈活方便，可設置大量的插口，通用性較強，當調整用電設備位置時，無需變動供電系統。

 其防潮、散熱效果較差。在防潮方面，母線在施工時，容易受潮及滲水，造成相間絕緣電阻下降。母線的散熱主要靠外殼，由于線與線之間緊湊排列安裝，L2、L3相熱能散發緩慢，形成母線槽溫升偏高。密集絕緣插接母線槽受外殼板材限制，只能生產不大于3m的水平段。由于母線相間氣隙小，母線通過大電流時，產生強大的電動力，使磁振蕩頻率形成疊加狀態，造成過大的噪聲。插接式母線槽屬樹干式系統，具有體積小、結構緊湊、運行可靠、傳輸電流大、便于分接饋電、維護方便、能耗小、動熱穩定性好等優點，在高層建筑中得到廣泛應用

（1）母線槽檢修后，送電前應當檢查母線上所有檢修過的母線隔離開關都在斷開位置，防止其他設備誤充電。

（2）待母線檢修工作結束，雙母線接線恢復固定連接方式時，密集型母線槽，經母聯開關向另一條母線充電，應使用母線充電保護，高低壓密集型母線槽，充電良好后應當解除充電保護連接片，然后進行倒母線操作，恢復固定連接方式。

具有必定的單元銜接脹大空隙，以線性脹大，不影響整條體系的各項導電功能和機械強度；

1、 母線槽選用合理的“三明治"相線嚴密疊壓構造設計，使母線槽外形愈加緊湊，體積更小，并增加了母線體系的動熱穩定性，使母線具有阻抗低，電壓下降的長處。

2、 外殼選用不飽和聚酯樹脂加石棉等無機資料全體澆注而成，樹脂中增加光穩定劑和阻燃劑。也可加裝金屬外殼，增加了母線體系的抗沖擊才能和運用壽命。

3、 運用“Y"型防水性接頭，銜接牢靠便利。

1)全體式鋁合金側板結構，將導體全體包裹在金屬側板內，阻撓了水汽的浸透和有害微塵的侵入，使母線全體的防護等級到達IP54；
2)特別的鋁質外殼，構成無磁性扼流圈，可消減大電流母線相間渦流的傳遞、削減主母排諧波電流的通過，下降上述原因引起的發熱現象、下降長距離輸電的電壓降，明顯增強母排的載流才能；
3)全體嚴密觸摸導體的鋁質側板結構，能夠從側板、蓋板等多立面直接傳輸、發出熱量，改進母線體系的散熱才能，進步載流量；
4)在外殼范圍內構成了全體式接地體系，用戶能夠選用此具有>50％相線容量的全體鋁質外殼作為接地導體，在發作大容量接地短路毛病時，短路電流可先通過大截面的鋁質金屬外殼作有用傳輸，維護整條母線槽體系的安全運轉和操作者的安全。

主要技術參數

1、 母線槽能保證在額定電流及110%的額定電壓下長期正常工作。

2、 防護等級為IP40。

3、 母線槽在周圍空氣溫度為20±5攝氏度，相對濕度為50-70%的常態下，其每節的絕緣電阻不低于20歐姆。

4、 母線系統能承受3750V的工頻耐壓，歷時1min無擊穿和閃絡現象。

5、 母線系統在長期接通額定電流工作時，其溫升不超過：連接端子：60k，金屬外殼：30k，槽內絕緣件表面：40k。

6、 插接箱與母線槽的拔插次數不少于200次。

母線槽適用于電站或者變電站輸送電能用的總導線，通過它，把發電機、變壓器或者整流器輸出的電能輸送給各個用戶或者其他變電所，銅導體密集型母線槽，在電力系統中，母線將配電裝置中的各個載流分支回路連接在一起，起著匯集，分配和傳送電能的作用，母線槽按照外形和結構大致分為以下三類：

硬母線：矩形母線，圓形母線，管型母線。

軟母線：鋁絞線，銅絞線，鋼鋁芯絞線，擴徑空心導線等。

封閉母線：共箱母線，高低壓密集型母線槽，分支母線等。

性能方面：母線槽采用銅排或者鋁排，其電流密度打，電阻小，集膚效應小，無需降容使用，電壓降小也就以為著****損耗小，終節約了用戶的投資。

用途是在變壓器至高壓配電盤之間的電氣連接、大型廠礦的供電系統、大型變電站、大型企業的自備電廠中，發電機至升壓變壓器之間的電氣連接。

母線槽送電注意事項：

（1）母線槽檢修后，送電前應當檢查母線上所有檢修過的母線隔離開關都在斷開位置，防止其他設備誤充電。

（2）待母線檢修工作結束，雙母線接線恢復固定連接方式時，密集型母線槽，經母聯開關向另一條母線充電，應使用母線充電保護，高低壓密集型母線槽，充電良好后應當解除充電保護連接片，然后進行倒母線操作，恢復固定連接方式。

母線槽就是采用高導電率的銅，鋁制材料制成，用以傳輸電能，是一款具有匯集和分配電工電能的產品。

母線槽安裝時，母線段與母線段連接時兩相鄰段母線及母線外殼應對齊，低耗能密集型母線槽，連接后不得使母線及母線外殼承受到機械應力。母線垂直通過頂板敷設時，應在通過的底板上采用彈簧支架。當封閉式母線跨越建筑物的伸縮縫或沉降縫時，采用適應建筑物結構移動的措施，防止母線連接處水平移動造成斷裂，影響母線的正常供配電。

母線槽絕緣隔板----用以對來自入口處各個方向的直接接觸和來自開關器件以及類似器件的電弧進行防護的一種部件。

帶電部件----在正常使用中用以通電的導體或?qū)щ姴考�，包括中性�?dǎo)體，但不包括中性保護導休。

導電部件---電氣設備的一種可觸及的導電部件，它通常不帶電，但在故障情況下可能帶電。

保護導體-------為防止發生電危險而與下列部件進行電氣連接的一種導體。

特別提醒：電纜是按照截面來表示的，母線槽是按照額定工作電流表示（一般都說400A母線槽）同樣400A的國內的產品截面240mm，有的才180mm。相差太大，所以出現有的1.4元/安x米，2.0元/安x米
