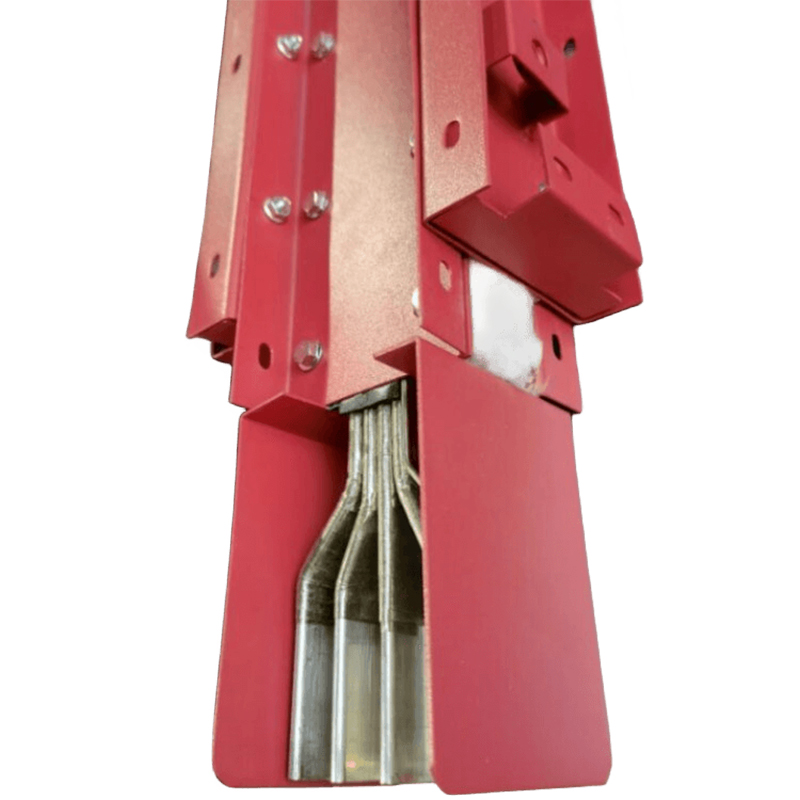

全封閉耐火型母線槽

耐火母線和耐火電纜如何合理運用，由于耐火電纜或耐火母線除了在電網或線路出現問題時作應急電源線路外，還要在出現火災或其他災難時作為輸電線路，因此，耐火母線****能在高溫下保證正常的輸電，當環境溫度達到700℃以上時，也能保證供電運行在1.5小時以上，而不會由于環境溫度的升高造成內部絕緣降低導致線間短路的現象出現。在線路輸送電流不是很大時，而敷設電纜的空間有限，拐彎較多，用耐火電纜是比較合適的，但在線路輸送電流比較大時，耐火電纜則需要多根，施工及以后運行維護都不方便，當線路輸送的容量較大的時候，一般都會選用耐火母線，

“母線”，是在電網中的一種的叫法，指的是我們平常所見的發電廠、或者變電站里面的一種為了連接輸電線路和設備的一種專門使用的一個導線。它并不是指主干線和電源線。

全封閉耐火型母線槽

結構性能

1、 采用合理的“三明治”相線緊密疊壓結構設計，母線槽外形緊湊，體積小，母線系統具有阻抗低、電壓降低、動熱穩定性好的優點。

2、 外殼采用冷成型薄鋼型材混合組成。其兩邊側板為我廠雙層中空結構，通過緊密中空****阻止高溫氣體或明火直接進入母線槽內部。母線槽外殼表面為鍍鋅加噴防火涂料（遇火時，涂料能迅速以幾何速度在母線表面膨脹，形成致密的碳化隔熱層，密閉母線外殼所有縫隙，防止高溫直接進入母線內部）。

周圍環境溫度-5℃/+40℃，且24h內平均溫度不大于35℃。

空氣相對濕度+40℃時不超過50%，+20℃時不超過90%。

海拔高度不得超過2000m。

污染等級按GB7251.1-1997《低壓成套開關設備和控制設備第1部分》的規定選3級。

3、 接頭采用耐火型絕緣組件，連接可靠方便。

該型母線槽分三相四線或三相五線兩種型式，具有安裝迅速、使用方便、安全可靠等特點，適用于汽車制造間、大型商場、展覽館、體育館、機場及高層建筑等場所供電使用。

全封閉耐火型母線槽

（1）檢查管路中閥門的開與關都應處于正確位置，不能隨意更改閥門的狀態；

（2）檢查、記錄并分析電加熱器出、入口風壓，應符合設計要求，發現風壓值過低或過高應及時調整系統運行參數，否則將加速電熱管損壞；

（3）檢查加熱器本體接地線是否完好，安裝是否連接牢固，避免發生人身觸電事故；

（4）檢查SCR電力調整器底部散熱風扇及柜體散熱風扇是否運轉良好，如有停轉的需立即更****風扇；

（5）檢查控制柜所在配電室的空調是否運轉正常，測量并記錄配電室溫度，如發現異常應立即處理；

（6）測量SCR電力調整器可控硅運行溫度，如測量值接近70℃時應采取措施，提高通風散熱使其溫度下降，必要時停止該組運行進行檢查；

（7）記錄每組電加熱器的運行電流值，并與之前數據進行對比分析，如運行電流值下降較大時，可適當調整溫控器參數，提高加熱器功率。

技術性能
1.本廠生產的FH型耐火絕緣母線槽符合IEC439-2標準，及JB8511-1996空氣絕緣母線槽部頒標準和GB/T9978-88建筑構件耐火試驗標準的規定。
2.FH型耐火絕緣母線槽使用額定電壓為660V以下，頻率為50Hz或60Hz。
3.FH 型耐火絕緣母線槽電能在著火30min內，試驗電壓為1000V，絕緣電阻在10MΩ以上，在著火60min時，絕緣電阻在0.5Ω，試驗電壓在1000V以上。
4.FH型耐火絕緣母線槽采用雙排螺栓連接，性能極為穩定，安裝方便，外殼防護等級符合IP40所規定的要求。

根據耐火母線耐火極限的不同，其隔熱層采取的措施亦不同，若母線需作長時間通電運行，則其隔熱層一般直接利用空氣隔熱，以免影響母線運行過程中熱量的散發，當母線槽平時不通電僅作應急電源使用時，其耐熱極限要求較高，隔熱層需用硅棉填充，本耐火母線所選用的硅棉材料符合GB3003《普通硅酸鋁耐火纖維氈》標準，其AL2O3+SiO2 含量達 96% ，持續使用溫度為 1050℃ ，^高使用溫度達1250℃。

1、銅排焊接。讓我們在焊接母排之后，和相同截面的原始母排相比它的載流l能力要小很多，所以我們就需要45°斜面焊接母排，這樣做的話就能增大焊接面提高它的載流l能力。

2、蓋板、側板的焊接。通常側板比較實惠在外面焊接，而蓋板則是在內面焊接，同時蓋、側板焊接成型后還需要將其給打磨平滑。

3、無論是銅排還是外殼。我們在焊接的時候都是需要用夾具對焊接物件進行固定，這樣的話才能夠保證焊接角度的性。

這些其實都是母線槽的一些部位的焊接方式，如果我們能夠做到這些的話，那么我們在使用的時候也能夠獲得不錯的效果。

母線槽應用場所是低電壓、大電流的供配電系統，一般安裝在電氣豎井內，配電房耐火母線槽，使用單一的中心母線系統向每層樓內供配電，母線槽系統可由多種母線單元組成，途中的是母線槽彎曲單元，標準化廠房耐火母線槽，各種母線彎曲連接單元有L型，T型，Z型，＋字型四種，耐火母線槽用于水平、垂直供配電的連接和改變走向，可靈活地將母線系統連接起來。變徑母線槽單元用于同一系統中不同額定電流單元的連接，地下室耐火母線槽，以便使整個母線系統供電更加經濟合理。
