廠家現場安裝復合屏蔽管型母線槽的操作步驟

廠家現場安裝復合屏蔽管型母線槽的操作步驟

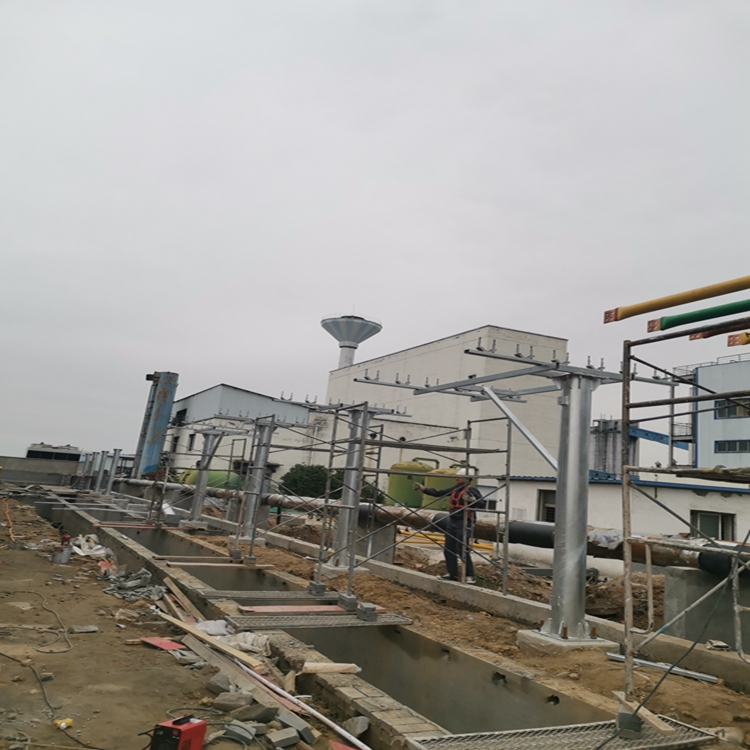

現場連接施工嚴禁帶電拆裝母線槽。側裝在木結構上，可直接用木螺釘固定側裝夾具，若是磚石或鋼筋水泥結構，則先打也嵌入甲型塑料膨脹螺栓，再用木螺釘固定側裝夾具，在沿墻測裝時應注意母線本體端部的插入口向外安裝。吊裝時，在安裝面上間隔地預先裝上掛鉤件（掛鉤件應在一直線上，它的長度決定于母線的安裝高度）然后將掛鉤件與吊裝夾具上的Φ7 孔聯即可。吊裝與側裝夾具的間距分別推薦采用2 米及3 米長度。母線本體與母線本體，進線盒與母線本體的連接安裝，將母線凸出的導電銅排嵌入另一段母線（或進線盒）的插入口，導電銅排應嵌足，兩段母線殼體連接處不應出現大于2mm 的間隙，并且外形應平齊，然后安裝上鋼性長夾板，用4 個M5x55 螺釘旋緊。母線可逐段安裝，也可幾段組裝后裝于吊、側裝夾具上，在組裝母線過程中只可用木棒，不準用大于外殼硬度的物體撞、敲母線各部，以免損壞產品。在向母線送電前，用500 伏兆歐表絕緣電阻，用歐姆表或電橋測量母線銅導體的直流電阻，每次50 米銅導體長度的直流電阻不應大于0.4 歐姆，如不符合要求時，不準接通電源，應直到查明原因，排除故障為止。出線盒（插接箱）插拔時，應將出線盒上的自動開關處于“分?jǐn)?狀態下進行，插入時嚴格按出線盒及出線口上的相序標志插合，不得出錯，****由電工人員操作。

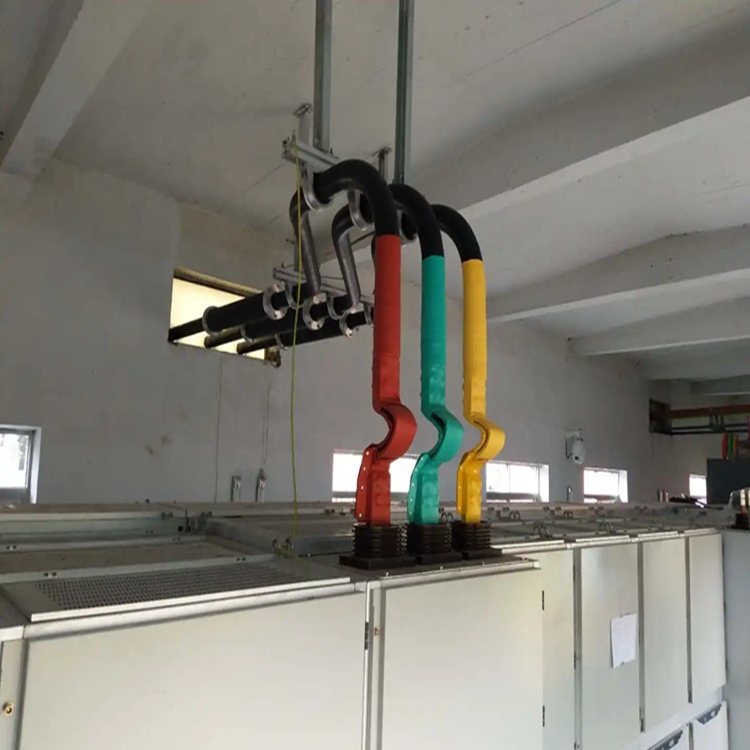

管型母線槽在行業內有很好的口碑，產品特性主要有以下幾點：

1、管型母線的電氣設備絕緣性能的好壞直接影響到電力系統的安全、可靠運行，它可以保證電力輸送配電的長期安全和穩定運行。

2、對流式全屏蔽絕緣管型母線主絕緣材料為聚四氟乙烯，有著優良的電氣性能和化學穩定性，介質損耗小，阻燃、耐老化。

3、管型母線的銅導體表面電流密分布均勻，因此對工作電流大的回路起到顯著效果。

性能：

1、將祼母線（小電流場合，I ≤ 400A），或表面被裹覆絕緣層的母線（大電流場合，I>400A） 用絕緣襯墊支承在殼體內，靠空氣介質來絕緣的母線槽，稱為空氣型母線槽。

2、封閉外殼采用鋼材，表面經酸洗、磷化、電鍍、噴涂，具有性能好、壽命長等特點，防護等級為IP43 以上。外殼接地，方便、可靠、安全，保護試驗連續性試驗合格。

3、導體母排符合GB5585.1-GB5585.3-85 絕緣螺栓的合理結構確保接頭溫升低，長期使用可靠、安全。

4、母線表面被裹覆不同的絕緣不同的絕緣材料適合于多種場合。

5、結構合理，電氣、機械性能良好，多種功能單元齊全。

廠家現場安裝復合屏蔽管型母線槽的操作步驟

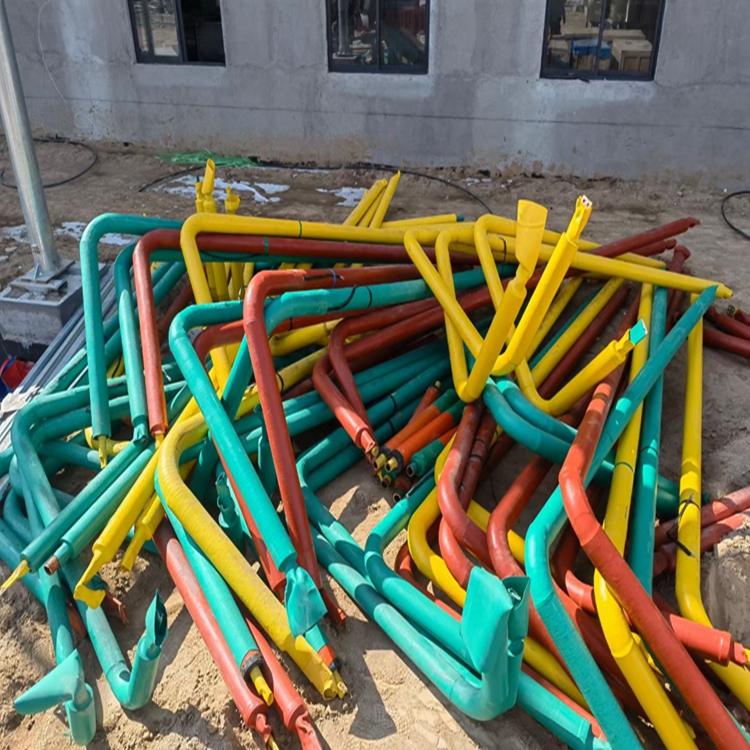

絕緣銅管母線的焊接

1) 坡口加工：采用坡口機械加工坡口，坡口角度在65~75°之間，坡口平滑均勻、無毛刺和飛邊。焊接前將母線坡口兩側各50mm范圍內清刷干凈，無氧化膜、水分和油跡。

2) 管型母線焊接設備和焊接材料的選擇：管型母線焊接采用氬弧自動焊機，盤式焊絲根據管型母線材質成分和焊機設備選用符合現行標準的合格焊絲。

3) 焊接工藝與措施：焊工****持證上崗，現場每種管型母線焊接試驗樣品均須經過試驗，試驗合格后進行管型母線正式焊接。計算各管型母線段焊口的數量和位置，保證焊接后每相管型母線的各管型母線段的焊縫位置保持一致，A、B、C三相管型母線的焊縫位置搭配合理。焊接工作開始前，需先將管型母線支撐架放置好，支架中心為同一水平直線（用水平儀找平）。中心偏移不大于0.5mm，以保證焊接時兩段管型母線位于同一軸線上，對口間隙應在2~3mm范圍內，以保證焊接接頭的焊接質量。管型母線焊縫均呈圓弧形，焊縫光滑，無毛刺或凹凸不平之處。

4) 其它焊接預防措施：為提高焊接質量，需選用99%以上純度的氬氣作為保護氣體。如焊接在戶外進行，需搭移動式焊接小棚防止天氣變化而影響焊接質量。
