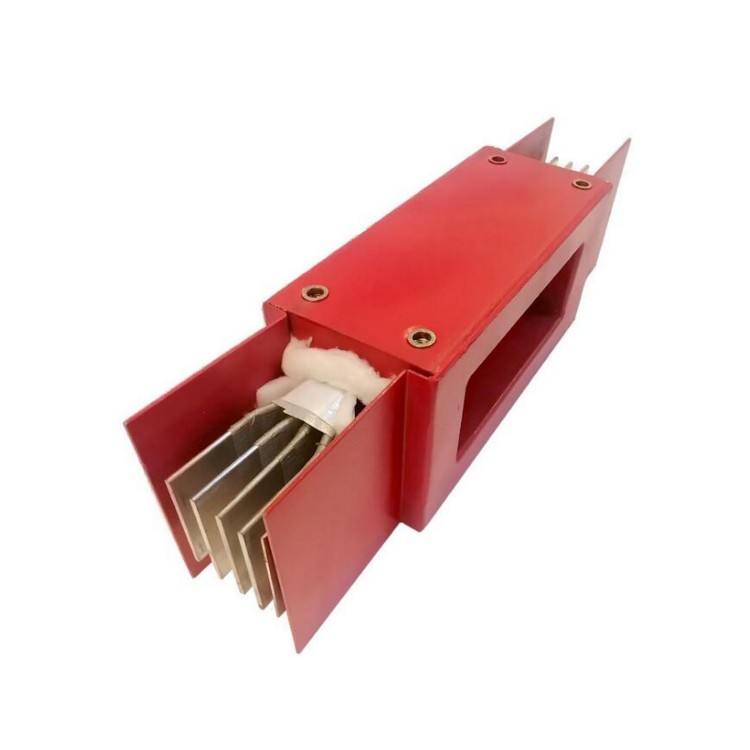

耐高溫防火母線槽

產品介紹耐火型母線槽由涂有防火涂料的外殼，包纏耐火云母帶的母線和由耐火絕緣材料制成的支架組成。支架上開有多個凹槽，凹槽內置入母線并將其固定。在母線槽的一端有母線槽連接盒，在母線槽內有母線分接盒。耐火型母線槽具有優良的絕緣性能，既可在正常環境中連續使用，又可在失火環境中連續使用一小時以上，可適用于高層建筑及重要設施中，代替耐火電纜起輸配電作用。耐火型母線槽適用于額定電壓690V以下，額定工作電流250-5000A、頻率50-60Hz的輸配電系統。經過多年的試驗和工業通電運行，其電氣性、耐火性、金屬結構性均達到了水平。母線系統在長期接通額定電流工作時，其溫升不超過：連接端子：60K，金屬外殼：30K，槽內絕緣件表面：40K。

耐火母線和耐火電纜如何合理運用，由于耐火電纜或耐火母線除了在電網或線路出現問題時作應急電源線路外，還要在出現火災或其他災難時作為輸電線路，因此，耐火母線****能在高溫下保證正常的輸電，當環境溫度達到700℃以上時，也能保證供電運行在1.5小時以上，而不會由于環境溫度的升高造成內部絕緣降低導致線間短路的現象出現。在線路輸送電流不是很大時，而敷設電纜的空間有限，拐彎較多，用耐火電纜是比較合適的，但在線路輸送電流比較大時，耐火電纜則需要多根，施工及以后運行維護都不方便，當線路輸送的容量較大的時候，一般都會選用耐火母線，目前，線路輸送的電容量都是比較大的。

耐高溫防火母線槽

母線槽部件介紹:

絕緣支撐----是母線槽設備的組成部分，用來支撐母線槽設備中的導體。

安裝板------用于支撐各種元件并且適合于成套設備中安裝的板。

安裝框架----用于支撐各種元件并且適合于在成套設備中安裝的一種框架。

外殼--------外殼是保護設備免受某些外部因素影響，并使設備在各個方向不被直接解及的一種部件，其防護等級 至少為IP30。

連署安裝步驟：先查緝母線槽一端的導體連署面及接頭器有無磕碰毀損，施耐德耐火母線槽，確認無弊后將兩節母線槽起始對接接頭器母線，應將母線槽導體插入接頭器內，在確保到位后使用扭力扳手鎖緊；對接式母線槽，應將需連署的兩節母線槽導體的端頭局部相互平行瞄準，貴港耐火母線槽，再將銅連署片及絕緣隔板插入母排端頭相間空擋(每相母排左右各夾一塊銅連署片，銅連署片間夾放一塊絕緣隔板。)確認無弊后，穿入絕緣螺栓，并注意銅連署片、母線端頭、絕緣隔板的連署孔是否對齊、銅連署片、絕緣隔板是否卡到位，收緊螺栓。

該型母線槽分三相四線或三相五線兩種型式，具有安裝迅速、使用方便、安全可靠等特點，適用于汽車制造間、大型商場、展覽館、體育館、機場及高層建筑等場所供電使用。

母線槽的生產參照IEC有關標準,集空氣與密集母線槽的之優點,既能承受較強的電動力,又具較好的散熱性能.在外殼的結構設計上,采用了新型的成型波紋外殼,增大了其支撐強度,6m柱距的空間可以不用支撐,蹺度不超過15mm,解決了大跨度無

法支撐的難題.在導電緣絕處理上,除采用聚四氟乙烯薄膜外,還選用硅像膠(輻射交聯聚乙烯高分子材料)絕緣,具有絕緣、阻燃、防潮、密封、防腐等作用.

耐火時間：180分鐘

耐火溫度：1100度

耐火絕緣材料---陶瓷化硅橡膠

銅排焊接。讓我們?cè)诤附幽概胖�后，和相同截面的原始母排相比它的載流l能力要小很多，所以我們就需要45°斜面焊接母排，這樣做的話就能增大焊接面提高它的載流l能力。

蓋板、側板的焊接。通常側板比較實惠在外面焊接，而蓋板則是在內面焊接，同時蓋、側板焊接成型后還需要將其給打磨平滑。

無論是銅排還是外殼。我們?cè)诤附拥臅r(shí)候都是需要用夾具對焊接物件進行固定，這樣的話才能夠保證焊接角度的性。

a) 載流量:

低壓電纜的截面積大為1000mm2，額定電流為1600A。這么大規格電纜因其體積和重量過大，很少應用于實際工程中。工程中一般常用的是400 mm2及以下規格電纜，這就要求使用多根電纜來實現同時供電。而母線槽額定電流大可達6300A，其強大的載流能力是電纜根本的。

b) 過載能力:

不論電纜還是母線槽，過載能力都取決于所用絕緣材料的工作溫度。母線槽絕緣材料的工作溫度為105℃，現已開發出工作溫度為140℃以上的輻照交聯阻燃纏繞帶(PER)和輻射交聯聚烴熱收縮管。而目前電纜所用絕緣材料的常期工作溫度一般為90℃和105℃，輻照交聯電纜的高工作溫度為125℃。因此，母線槽的過載能力遠遠大于電纜。

耐高溫防火母線槽

技術性能

1.本廠生產的FH型耐火絕緣母線槽符合IEC439-2標準，及JB8511-1996空氣絕緣母線槽部頒標準和GB/T9978-88建筑構件耐火試驗標準的規定。
2.FH型耐火絕緣母線槽使用額定電壓為660V以下，頻率為50Hz或60Hz。
3.FH 型耐火絕緣母線槽電能在著火30min內，試驗電壓為1000V，絕緣電阻在10MΩ以上，在著火60min時，絕緣電阻在0.5Ω，試驗電壓在1000V以上。
4.FH型耐火絕緣母線槽采用雙排螺栓連接，性能極為穩定，安裝方便，外殼防護等級符合IP40所規定的要求。
5.耐火試驗升溫曲線圖：

1原材料確保：物資部出示報驗單，經技術查驗后，即可應用，不過關的原材料禁止應用。

2工藝流程質量管理：推行品質目標責任書，嚴苛按規范開展工程施工，對工程施工質量操縱，搞好自查、互查和預檢工作中。推行工藝流程工程驗收制，下一條工藝流程工程施工前，必需對上一條工藝流程開展工程驗收母線槽，不符工程驗收規范的下一條工藝流程不可以工程施工，一切狀況下不容許減少產品質量標準。

母線系統安全性：

母線槽的金屬封閉外殼能夠保護母線免受機械損傷或動物傷害高強度封閉母線，在配電系統中采用插入單元的安裝很安全，耐火母線槽外殼可以作為整體接地，接地非常的可靠，耐火母線槽而電纜的PVC外殼易受機械和動物損傷，安裝電纜時****先切斷電源，如果有錯誤發生會很危險，密集型耐火母線槽，特別是電纜要進行現場接地工作，接地的不可靠導致危險性增加。

母線槽連接件是指除母聯開關和分段開關外悉數支路電流所構成的差動回路。某段母線的小差是指該段母線上所聯接的悉數支路，包含母聯和分段開關，電流所構成的差動回路。母線大差比率差動用于差異母線區內和區外缺陷，小差比率差動用于缺陷母線的挑選。
