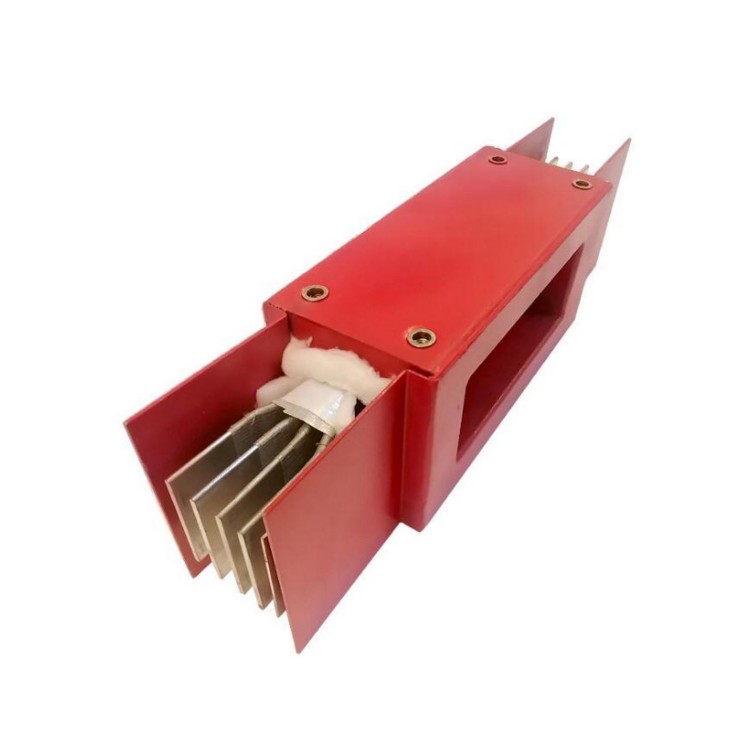

由涂有防火涂料的外殼，包纏耐火云母帶的母線和由耐火絕緣材料制成的支架組成。支架上開有多個凹槽，凹槽內置入母線并將其固定。在母線槽的一端有母線槽連接盒，在母線槽內有母線分接盒。耐火型母線槽具有優良的絕緣性能，既可在正常環境中連續使用，又可在失火環境中連續使用一小時以上，可適用于高層建筑及重要設施中，代替耐火電纜起輸配電作用。

防火型耐火母線槽應將需銜接的兩節母線導體的端頭局部相互平行對準，對接式母線槽。再將銅銜接片及絕緣隔板插入母排端頭相間空擋每相母排左右各夾一塊銅銜接片，銅銜接片間夾放一塊絕緣隔板。確認無弊后，穿入絕緣螺栓，并注意銅銜接片、母線端頭、絕緣隔板的銜接孔是否對齊、銅銜接片、絕緣隔板是否卡到位，收緊螺栓。不分閘不能拔出插接箱。一般2米直母線槽上可以鏈接3個插接箱由于插接箱電流較小，接箱是經過插接件直接銜接在母線槽上的有對應連鎖。對外再輸出一般就用電纜了確認無弊后將兩節母線槽開端對接接頭器母線，先檢查母線槽一端的導體銜接面及接頭器有無磕碰損傷。應將母線槽導體插入接頭器內，確保到位后運用扭力扳手鎖緊。

支架上開有多個凹槽，凹槽內置入母線并將其固定。在母線槽的一端有母線槽連接盒，在母線槽內有母線分接盒。耐火型母線槽具有優良的絕緣性能，既可在正常環境中連續使用，又可在失火環境中連續使用一小時以上，可適用于高層建筑及重要設施中，代替耐火電纜起輸配電作用。 適用范圍 耐火型母線槽適用于額定電壓690V以下，額定工作電流250-5000A、頻率50-60Hz的輸配電系統。經過多年的試驗和工業通電運行，其電氣性、耐火性、金屬結構性均達水平。

防火型耐火母線槽

結構性能

1、 采用合理的“三明治”相線緊密疊壓結構設計，母線槽外形緊湊，體積小，母線系統具有阻抗低、電壓降低、動熱穩定性好的優點。

2、 外殼采用冷成型薄鋼型材混合組成。其兩邊側板為我廠的雙層中空結構，通過緊密中空****阻止高溫氣體或明火直接進入母線槽內部。母線槽外殼表面為鍍鋅加噴防火涂料（遇火時，涂料能迅速以幾何速度在母線表面膨脹，形成致密的碳化隔熱層，密閉母線外殼所有縫隙，防止高溫直接進入母線內部）

1.本廠生產的FH型耐火絕緣母線槽符合IEC439-2標準，及JB8511-1996空氣絕緣母線槽部頒標準和GB/T9978-88建筑構件耐火試驗標準的規定。
2.FH型耐火絕緣母線槽使用額定電壓為660V以下，頻率為50Hz或60Hz。
3.FH 型耐火絕緣母線槽電能在著火30min內，試驗電壓為1000V，絕緣電阻在10MΩ以上，在著火60min時，絕緣電阻在0.5Ω，試驗電壓在1000V以上。
4.FH型耐火絕緣母線槽采用雙排螺栓連接，性能極為穩定，安裝方便，外殼防護等級符合IP40所規定的要求。

5.耐火試驗升溫曲線圖：外殼采用冷拉成型薄鋼型材混合組成。其兩邊側板為我公司的雙層中空結構。通過密閉中空****阻止高溫氣體或明火直接進入母線內部。母線外殼表面為鍍鋅加噴防火涂料(遇火時，涂料能迅速以幾何速度在母線表面膨脹形成致密的炭化隔熱層。密閉母線外殼所有縫隙。防止高溫直接進入母線內部)。

防火型耐火母線槽

母線槽安裝

1原材料確保：物資部出示報驗單，經技術查驗后，即可應用，不過關的原材料禁止應用。

2工藝流程質量管理：推行品質目標責任書，嚴苛按規范開展工程施工，對工程施工質量操縱，搞好自查、互查和預檢工作中。推行工藝流程工程驗收制，下一條工藝流程工程施工前，必需對上一條工藝流程開展工程驗收母線槽，不符工程驗收規范的下一條工藝流程不可以工程施工，一切狀況下不容許減少產品質量標準。

3 施工隊伍應嚴格執行設計圖和封閉母線生產加工大樣圖紙工程施工，施工隊伍無法改動工程圖紙。

4 施工隊伍要按段、分節填寫信息封閉母線絕緣電阻測試紀錄，兩色和相對性地接地電阻達不上1000MΩ左右不可以安裝。

5 母線插接箱和封閉母線終端設備箱在安裝以前，施工隊伍要用心查驗箱里的電氣元器件和分接片是不是完好無損，并填寫信息絕緣電阻測試紀錄，兩色和相對性地接地電阻達不上1000MΩ左右不可以安裝。
