1900A耐火型母線槽

產品簡介：

  防火型母線全部選用了耐高溫500℃以上的絕緣材料，同時隔熱層運用了1000℃以上的隔熱耐溫材料，外殼鋼制。耐火母線槽通過了950℃，90分鐘~3小時的高溫火燒試驗，同時又通過了滿負荷載流試驗和防水試驗以及母線槽標準的全套試驗，所以選擇該款母線槽，能夠確保載流能力和消防設備的供電穩定性。

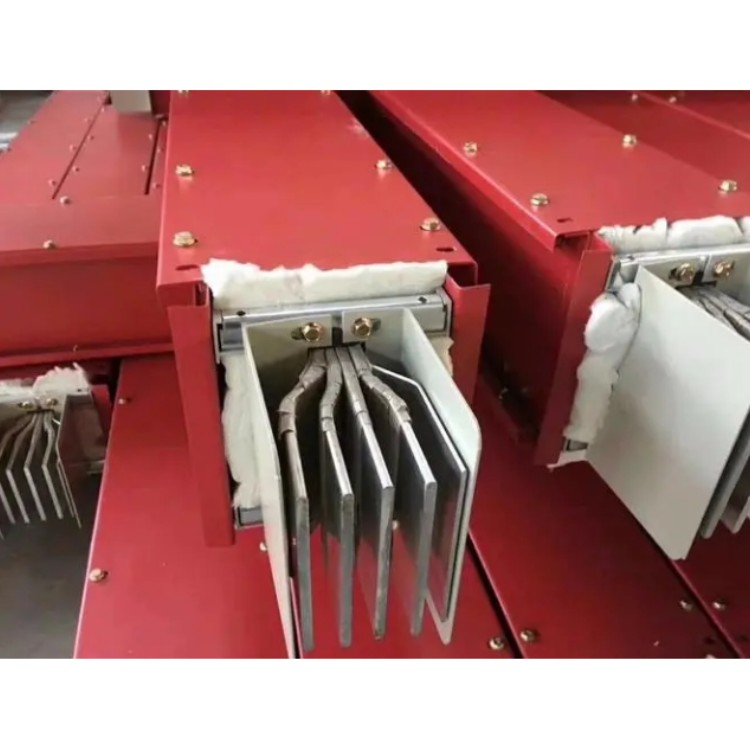

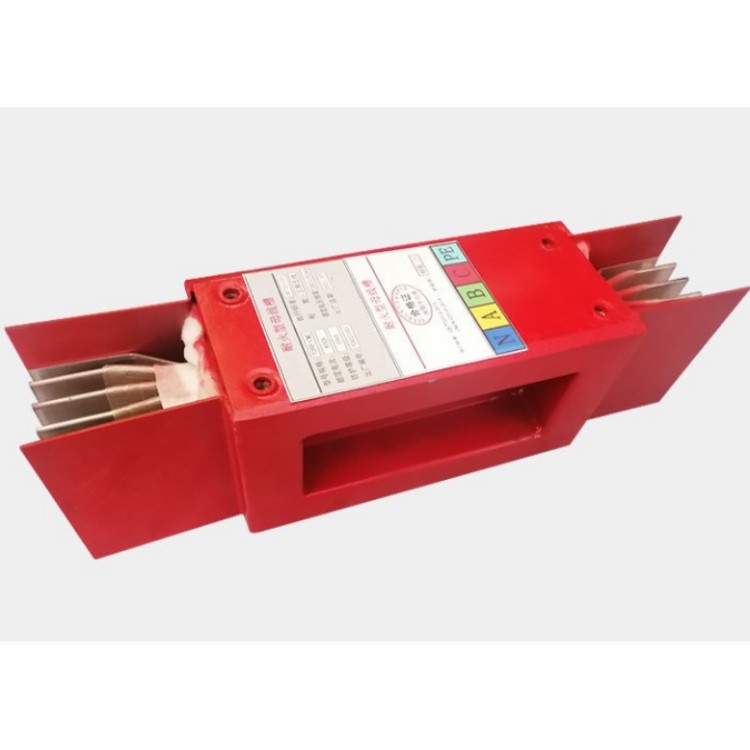

耐火型母線槽結構形式可以是密集型的，也可以是空氣型的，大多采用合金鋼結構，產品輕巧耐腐蝕，耐火級別高等特點。耐火型母線槽由涂有防火涂料的外殼，包纏耐火云母帶的母線和由耐火絕緣材料制成的支架組成。支架上開有多個凹槽，凹槽內置入母線并將其固定。在母線槽的一端有母線槽連接盒，在母線槽內有母線分接盒。耐火型母線槽具有優良的絕緣性能，既可在正常環境中連續使用，可適用于高層建筑及重要設施中，代替耐火電纜起輸配電作用。

二級耐火等級：主要建筑構件除吊頂為難燃燒性，其它為不燃燒性。

三級耐火等級：屋頂承重構件為可燃性。

四級耐火等級：母線槽為不燃燒性，其余為難燃性和可燃性。

耐火型母線槽"耐火型母線槽由涂有防火涂料的外殼，包纏耐火云母帶的母線和由耐火絕緣材料制成的支架組成。支架上開有多個凹槽，凹槽內置入母線并將其固定。在母線槽的一端有母線槽連接盒，在母線槽內有母線分接盒。耐火型母線槽具有優良的絕緣性能，既可在正常環境中連續使用，又可在失火環境中連續使用一小時以上，可適用于高層建筑及重要設施中，代替耐火電纜起輸配電作用。 適用范圍 耐火型母線槽適用于額定電壓690V以下，額定工作電流250-5000A、頻率50-60Hz的輸配電系統。經過多年的試驗和工業通電運行，其電氣性、耐火性、金屬結構性均達到了*水平。

結構性能

1、 采用合理的“三明治”相線緊密疊壓結構設計，母線槽外形緊湊，體積小，母線系統具有阻抗低、電壓降低、動熱穩定性好的優點。

2、 外殼采用冷成型薄鋼型材混合組成。其兩邊側板為我廠的雙層中空結構，通過緊密中空****阻止高溫氣體或明火直接進入母線槽內部。母線槽外殼表面為鍍鋅加噴防火涂料（遇火時，涂料能迅速以幾何速度在母線表面膨脹，形成致密的碳化隔熱層，密閉母線外殼所有縫隙，防止高溫直接進入母線內部）

 結構性能：母線槽采用合理的“三明治”相線緊密疊壓結構設計，使母線槽外形更加緊湊，體積更小，母線槽4000，并增加了母線系統的動熱穩定性，使母線具有阻抗低，電壓降低的優點。外殼采用不飽和聚酯樹脂加石棉等無機材料整體澆注而成，樹脂中添加光穩定劑和阻燃劑。也可加裝金屬外殼，增加了母線系統的抗沖擊能力和使用壽命。使用“Y”型防水性接頭，連接可靠方便。

（1）、銅、鋁導體金屬材料比較：

銅的密度8.9g/cm3， 鋁的密度2.7g/cm3；

銅的導電性?xún)H次于銀，高純鋁99.996%和工業純鋁99.5%的IACS值為64.94%和59%，即銅的導電性約比鋁高35%～40%；

（2）銅在大氣中的化學穩定性較好，鋁較為活潑，但加入微量合金元素可提高其化學穩定性看，銅的強度和硬度較好，純鋁就要差一些，但是鋁合金在經過熱處理之后能獲得較高的強度和硬度，因質輕，其強度遠大于銅；

（3）1900A耐火型母線槽在自然中銅資源相對有限，價格也就較高，鋁資源相對豐富，價格比較便宜：

等效導電截面銅導體母線槽和鋁導體母線槽一般性經濟分析可見，僅從母線槽導體材料成本分析，等效導電性能的鋁導體母線槽與銅導體母線槽相比，前者僅為后者的約1/5。

因鋁導體母線槽在制造過程中的特殊工藝性，制造成本相對較高，分析表明兩者比較約為2.5:1。

（4）鋁母線導體母線槽在國外一些發達中已經得到了廣泛應用，制造技術及工藝已經逐漸成熟：

近年來國內部分母線制造商也都有提供高品質的鋁導體母線槽，并且在工程實際應用中得到了用戶及設計單位的肯定和好評，顯示了其獨特的優越性。

（5）銅導體和鋁導體截面形狀很相似：

所以國內母線槽制造商可以在不對原銅導體母線槽產品結構作重大改變的情況下，設計、制造鋁導體母線槽，****就在于改進生產工藝及增設相關的工裝設備。由此可以知道鋁導體母線槽技術在經濟方面與銅導體母線槽的比較，優勢非常明顯，所以才能獲得大量推廣應用。

母線槽的設計要點

母線槽安裝步驟(所有安裝步驟應在母線槽不帶電時進行)

根據母線槽終設計走向，確認其走向上的障礙物及預留位置有無更改；

進行母線槽安裝現場的支架制作及安裝；

進行安裝前的絕緣檢測；

吊裝母線槽及段間連接；

對前期安裝進行矯正、調整、檢查；

將母線槽與配電設備(開關柜、變壓器等)連接；

安裝插接箱等裝置；對母線槽系統進行電氣檢測。

3、母線槽安裝規則

母線槽的裝卸和儲存母線槽不得用裸鋼絲繩起吊和綁扎，母線槽不得任意堆放和在地面上拖拉．外殼上不得進行其他作業，應采用多點吊裝及叉車平穩鏟放且不得傷及母線槽。母線槽應堆放于干燥、清潔、無腐蝕氣體污染的倉庫內。母線槽上下摞放之間應夾放軟包裝隔墊，并妥善保管。

母線槽的安裝走向每批母線槽發貨時．都配備走向圖并附帶一套詳細的走向清單。所有母線槽都具有相應的分線、分段編號、安裝時按號依次對號。

母線槽安裝前的檢測檢查母線槽外殼是否完整，有無損壞，檢查母線槽外殼螺栓有無松動，母線槽工廠，并保證螺栓連接可靠；檢查母線槽插接口是否關閉、鎖緊；用500V兆歐表測量絕緣電阻，其電阻值每節不小于20MΩ。

1900A耐火型母線槽母線槽的連接母線槽支架****安裝牢固，耐火母線槽，母線槽應按分段序號、相序、編號、方向和安裝標志正確放置，節與節連接時，相鄰段母線槽應對準，連接后母線槽導體與外殼不應承受機械應力。

1.本廠生產的FH型耐火絕緣母線槽符合IEC439-2標準，及JB8511-1996空氣絕緣母線槽部頒標準和GB/T9978-88建筑構件耐火試驗標準的規定。
2.FH型耐火絕緣母線槽使用額定電壓為660V以下，頻率為50Hz或60Hz。
3.FH 型耐火絕緣母線槽電能在著火30min內，試驗電壓為1000V，絕緣電阻在10MΩ以上，在著火60min時，絕緣電阻在0.5Ω，試驗電壓在1000V以上。
4.FH型耐火絕緣母線槽采用雙排螺栓連接，性能極為穩定，安裝方便，外殼防護等級符合IP40所規定的要求。
5.耐火試驗升溫曲線圖：外殼采用冷拉成型薄鋼型材混合組成。其兩邊側板為我公司的雙層中空結構。通過密閉中空****阻止高溫氣體或明火直接進入母線內部。母線外殼表面為鍍鋅加噴防火涂料(遇火時，涂料能迅速以幾何速度在母線表面膨脹形成致密的炭化隔熱層。密閉母線外殼所有縫隙。防止高溫直接進入母線內部)。

接頭采用耐火型絕緣組件，連接可靠方便。

選用性能優良的絕緣、耐火材料
■ 母線槽導體銅排所纏繞的云母帶符合JB/T5019~20《電器絕緣云母制品》及JB/T6488-1~3《云母帶》標準。該云母帶在常態下具有良好的柔軟性和較高的耐熱性及良好的介電性能、機械性能：彎曲強度≥180MPa；介電強度≥35kV/mm；體積電阻率>1010Ω•m。當溫度達到600℃時，云母帶仍具有很高的絕緣性能絕緣電阻>10MΩmm2。

■ 根據耐火母線耐火極限的不同，其隔熱層采取的措施亦不同，若母線需作長時間通電運行，則其隔熱層一般直接利用空氣隔熱，以免影響母線運行過程中熱量的散發，當母線槽平時不通電僅作應急電源使用時，其耐熱極限要求較高，隔熱層需用硅棉填充，本耐火母線所選用的硅棉材料符合GB3003《普通硅酸鋁耐火纖維氈》標準，其AL2O3+SiO2 含量達 96% ，持續使用溫度為 1050℃ ，^高使用溫度達1250℃。
  
■ 母線槽外殼噴涂耐火涂料，當發生火災的3~5 分鐘時間內，涂料開始發泡、膨脹，形成隔熱層，導熱系數迅速增大，****降低了熱量的傳遞。本耐火母線所使用的耐火涂料各項性能指標均符合國家GB14907-94 標準。

■ 為了滿足耐火要求，其中隔相塊及接頭隔塊均采用耐高溫陶瓷材料制成，該陶瓷Al2O3 含量在95%以上，在常態下其介電性能、機械性能如下：介電強度≥13kV/mm 體積電阻率>20MΩ•cm抗彎強度≥250MPa。該陶瓷耐溫效果尤為顯著，在溫度達到900℃時，測得絕緣電阻>10MΩ。由于陶瓷的穩定性好，不存在絕緣材料的老化問題，從而****延長了母線的使用壽命。

■ 環保型產品：母線槽在火災情況下，無任何有毒氣體放出，亦不會形成二次燃燒，屬新一代環保型電氣產品。

■ 布線靈活：母線插接口設置靈活，引出分支電流方便，每個插接口可插入不同容量的插接箱，同時插接箱插腳護板亦采用耐高溫陶瓷材料制成，確保在火災情況下，亦能順利引出電源。

■ NHCCX系列耐火母線槽均順利通過國家電控設備質量監督檢驗測試中心的型式試驗和國家化學建筑材料測試中心的耐火試驗，經查新顯示其各項電氣性能、機械性能和耐火性能均處于水平
