1000A母線槽連接器

1000A母線槽連接器在這種場合母線槽與常規供電方式(電纜供電)相比，其優越性為：對用電負荷的均衡分布性要求不高，因此對負荷很 不均衡的情況適應性強。即使在封閉式母線槽線路已經完成設計或已安裝完畢的情況下，也可以根據i新的負荷變動方案進行簡單的調整，這一點常規供電方式(電纜供電)是無法與之相比的。另外，母線槽連接器母線槽連插接箱取代了昂貴的低壓配電柜及動力箱，可以降低投資。同時插接箱內動力開關更接近用電設備，停、送電操作非常簡便。該標準件在DWP系列母線槽系統中為通用件。

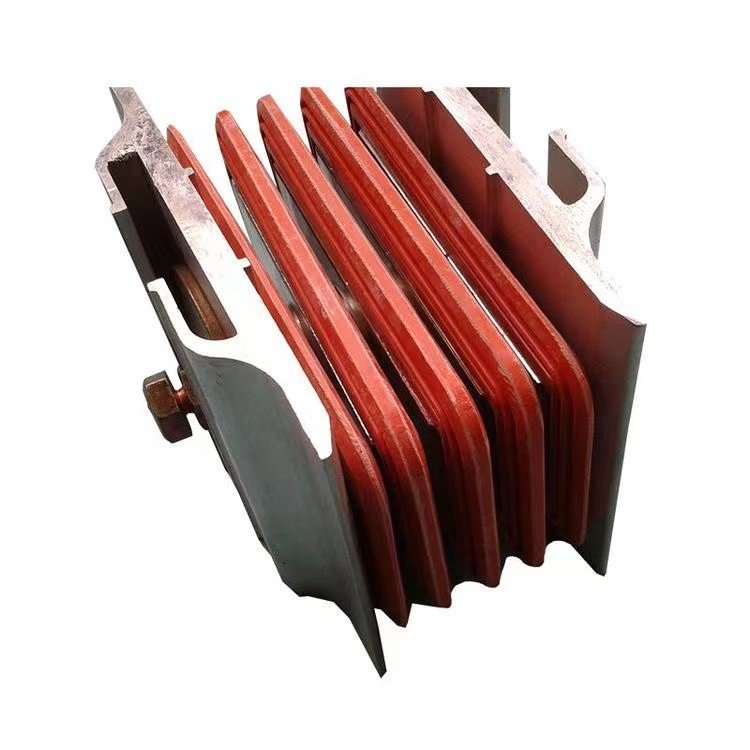

1000A母線槽連接器它是雙頭設計，保證安裝時用標準扳手旋緊時整個母線系統安裝力矩相同。在達到旋緊力矩時，螺釘上的指示牌脫落，說明該接頭連接已達到佳狀態。安裝者無需采用力矩扳手，可節約75％安裝時間。該螺釘可在維修和拆裝時二次利用。螺釘和外殼間的碗型墊圈可確保整個接觸面壓力均勻。

首先，母線槽配件中的連接器的功能僅僅是將一節一節的母線槽（包括直線段和彎頭等）連接成為一個整體，定制母線槽，只是一個接頭而已。因為一條母線回路一般為幾十米或幾百米，而母線的生產只能是一節一節，長也就6米一節，所以****運倒現場后再靠連接器將每節連接起來。

母線槽配件中接頭器穿墻處的連接器設置原則是：連接器不得設置在墻體內，因為如果處于墻體內，一是無法日后的檢修，二是潮氣較大會引起連接器處的導體氧化過快、絕緣件老化快，甚至出現短路事故

母線連接器是母線與電纜的連接器件。母線與電纜之間的連接，一般采用絕緣銅導線或光纜、雙絞線和同軸電纜等作為傳輸介質。在電力系統中常用的導體有裸銅導線（如架空明敷）、絕緣電線（如塑料護套軟電線和橡皮絕緣電線）、屏蔽電線、鎧裝電纜等。

裸導線的截面積一般為10平方毫米至100平方毫米；絕緣導線的截面為2.5平方毫米至75平方毫米；屏蔽電線的截面為4平方毫米至125平方毫米；鎧裝導線的截面積為16.5mm2以上。 電力系統采用的各種導體之間相互連接的裝置稱母線連接器。按結構可分為固定式母線和活動式母線兩種類型：

（1）固定式：將帶插頭的插片固定在設備本體上，使用時用螺栓將其擰緊即可使用；

（2） 活動式：由螺桿驅動的螺釘旋轉帶動插頭轉動而完成安裝工作，這種形式適用于大規格的插頭和插座的安裝作業中，例如大型變電站內開關柜內的開關安裝作業中的插頭及插座的安裝工作等等。

母線槽的金屬外殼等外露可導電部分應符合下列規定：

（1）母線槽連接器的附側板與母線槽側板應采用焊接或螺栓連接；

（2）連接附側板的導體截面不應小于干線保護導體的等效截面積；

（3）兩單元母線槽連接時，干線保護導體的結構，應保證PE線不先斷開；

（4）母線槽的連接器應同時連通金屬外殼端頭的附側板；

（5）端頭的附側板與母線槽外殼應采用焊接或螺栓連接；

（6）各連接處不得有絕緣層，應保持保護電路****性，連接的接觸面積不應小于干線保護導體的截面積；江蘇母線槽連接器型號

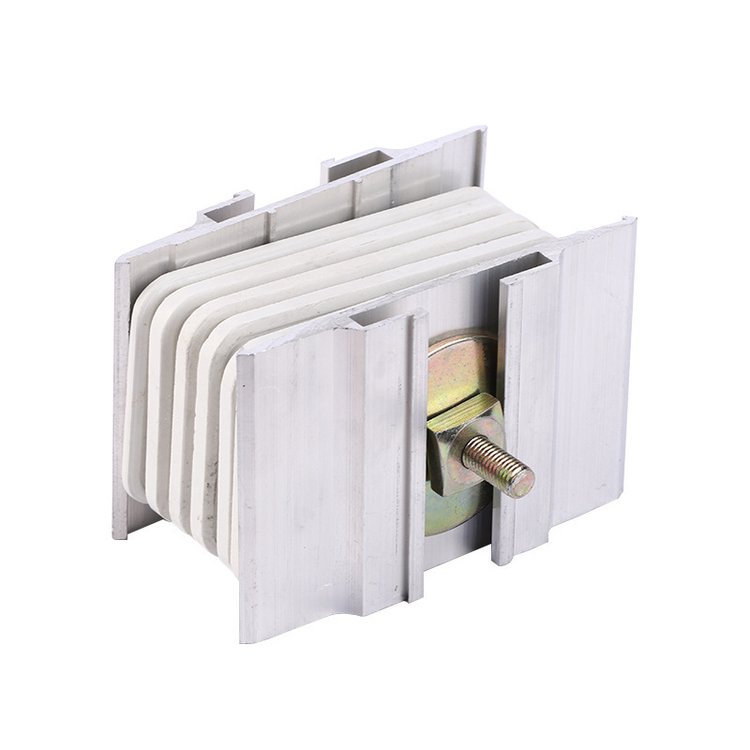

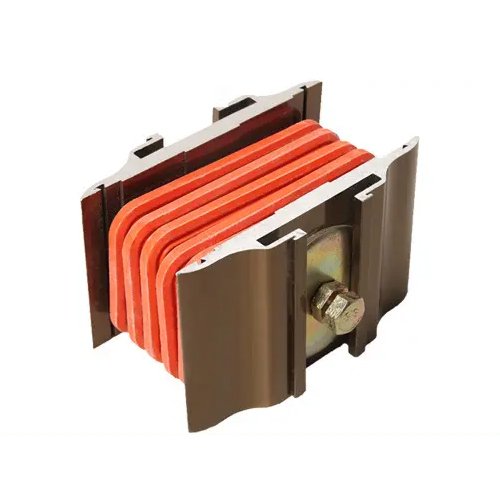

1.摒棄了傳統的設計，采用了單螺栓夾緊機構，安裝快捷、可靠，安裝速度較傳統連接器快一倍。

2.采用了雙頭定扭矩螺栓，確保了連接所需的壓力;配以特i制的碟形彈簧，確保了連接接觸面間的持久壓力。

3.可單獨配置有溫度指示模塊，母線槽連接器，確保在系統故障、溫升過高時可以提醒檢修。

4.連接母排截面是密集型母線槽系統母排截面的1.2倍以上，母線槽檢測線，接觸面為雙面搭接，****降低了接觸電阻。

5.絕緣隔板的邊緣增加了凹凸溝槽，增大了爬電距離。
