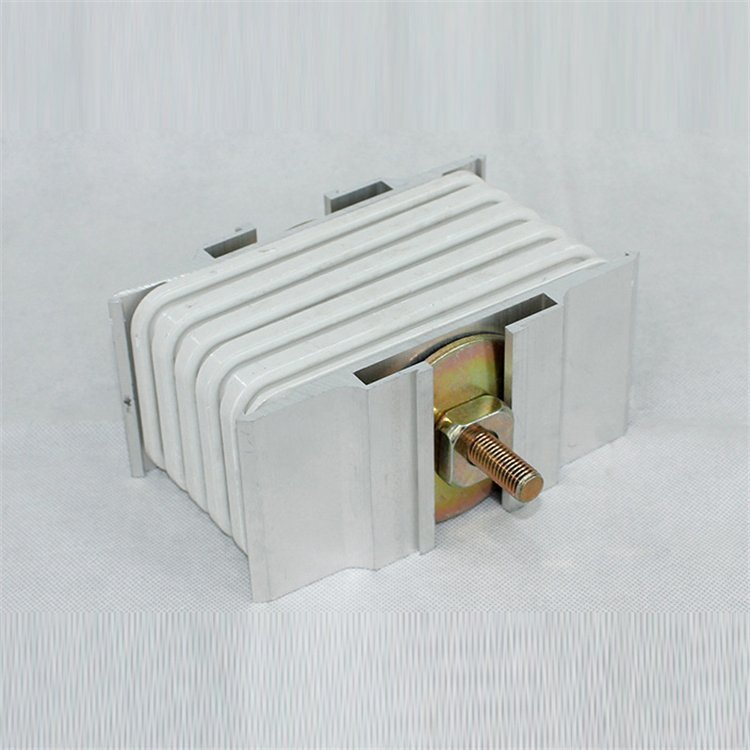

多路輸出功能封閉式母線接頭連接器

母線連接器是母線與電纜的連接器件。母線與電纜之間的連接，一般采用絕緣銅導線或光纜、雙絞線和同軸電纜等作為傳輸介質。在電力系統中常用的導體有裸銅導線（如架空明敷）、絕緣電線（如塑料護套軟電線和橡皮絕緣電線）、屏蔽電線、鎧裝電纜等。

是雙頭設計，保證安裝時用標準扳手旋緊時整個母線系統安裝力矩相同。在達到旋緊力矩時，螺釘上的指示牌脫落，說明該接頭連接已達到佳狀態。安裝者無需采用力矩扳手，可節約75％安裝時間。該螺釘可在維修和拆裝時二次利用。螺釘和外殼間的碗型墊圈可確保整個接觸面壓力均勻。

首先，母線槽配件中的連接器的功能僅僅是將一節一節的母線槽（包括直線段和彎頭等）連接成為一個整體，定制母線槽，只是一個接頭而已。因?yàn)橐粭l母線回路一般為幾十米或幾百米，而母線的生產只能是一節一節，長也就6米一節，所以運倒現場后再靠連接器將每節連接起來。

母線槽配件中接頭器穿墻處的連接器設置原則是：連接器不得設置在墻體內，因?yàn)槿绻�處于墻體內，一是無法日后的檢修，二是潮氣較大會引起連接器處的導體氧化過快、絕緣件老化快，甚至出現短路事故

多路輸出功能封閉式母線接頭連接器在這種場合母線槽與常規供電方式(電纜供電)相比，其優越性為：對用電負荷的均衡分布性要求不高，因此對負荷很 不均衡的情況適應性強。即使在封閉式母線槽線路已經完成設計或已安裝完畢的情況下，也可以根據i新的負荷變動方案進行簡單的調整，這一點常規供電方式(電纜供電)是無法與之相比的。另外，母線槽連接器母線槽連插接箱取代了昂貴的低壓配電柜及動力箱，可以降低投資。同時插接箱內動力開關更接近用電設備，停、送電操作非常簡便。該標準件在DWP系列母線槽系統中為通用件。

多路輸出功能封閉式母線接頭連接器

長期運行時每年定期檢測一次接頭溫升，接頭溫升應按照GB7251標準不超過70K為合格（環境溫度為40度）。檢查所有母線槽接頭連接螺栓及導電體接觸部分是否有松動現象。防止因松動產生的阻值高而使接頭發熱現象。檢查絕緣材料是否有老化現象，導電部分是否有熔化變形現象。如發現有相間接地、絕緣擊穿現象，應分段拆除并用耐壓測試儀分段檢查，找出故障，或重新更換母線槽，或重新進行絕緣包覆處理。

首先，母線槽配件中的連接器的功能僅僅是將一節一節的母線槽（包括直線段和彎頭等）連接成為一個整體，定制母線槽，只是一個接頭而已。因?yàn)橐粭l母線回路一般為幾十米或幾百米，而母線的生產只能是一節一節，長也就6米一節，所以運倒現場后再靠連接器將每節連接起來。

母線槽配件中接頭器穿墻處的連接器設置原則是：連接器不得設置在墻體內，因?yàn)槿绻�處于墻體內，一是無法日后的檢修，二是潮氣較大會引起連接器處的導體氧化過快、絕緣件老化快，甚至出現短路事故。

而至于母線槽接頭器轉彎后連續要穿兩堵墻的情況，如果兩堵墻的近距離在500mm以上而且環境不是太潮濕的話，空氣絕緣型封閉母線槽，是*可以把連接器設置在兩堵墻之間的，如果兩堵墻距離很近，則需要在母線連穿兩堵墻后再設置連接器，也就是情愿彎頭分段長一些也要把連接器避開墻體。

（1）固定式：將帶插頭的插片固定在設備本體上，使用時用螺栓將其擰緊即可使用；

（2） 活動式：由螺桿驅動的螺釘旋轉帶動插頭轉動而完成安裝工作，這種形式適用于大規格的插頭和插座的安裝作業中，例如大型變電站內開關柜內的開關安裝作業中的插頭及插座的安裝工作等等。

配件包括支架、吊架等，用于固定、支撐水平和豎直方向母線槽。

a、 母排的剪切、沖孔和折彎精度要保證特別是折彎精度，折彎角度的變化會導致導體端頭長短不一：

b、 蓋板、側板所有的毛刺要清理干凈，鋼制外殼水平彎通的側板折彎時，外側板需要折彎?rùn)C(jī)成型，減少?gòu)澢�半�?內側板則手工彎制，加大彎曲半徑，這樣才能****避免導體和側板有尖銳棱角的接觸，從而保護絕緣層不受損傷;

c、 彎通側板沖孔定位要嚴格按空氣型標準執行，否則轉角處母排會松動，導致散熱效果下降，運行噪音加大。

1.雙金屬插腳結構，表面鍍銀處理，確保持久的接觸壓力和較低的接觸電阻

2.配備了安全聯鎖機構，插接箱未安裝到位時，無法合閘，能避免插接箱帶負荷插拔。

3.插接箱的所有帶電部件均進行了電器隔離，插接箱安裝時，其地線先于相線與母線槽系統接通，插接箱拆卸時，地線后斷開。
