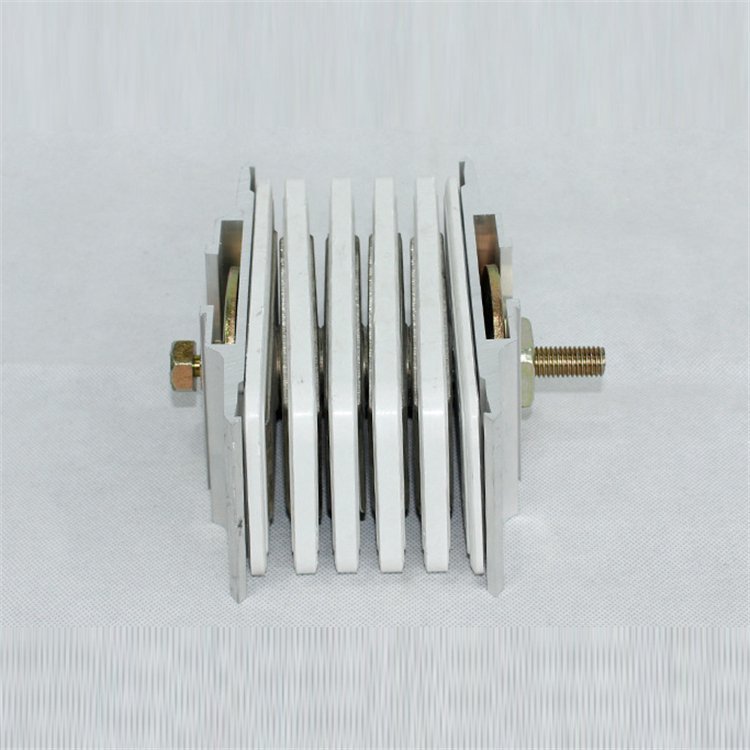

1500A母線槽連接器

1500A母線槽連接器采用 “三明治”基本結構，進行多項實際優化設計，大幅提升了產品的使用可靠性。絕緣材料*的耐熱性和絕緣強度、載流導體和鋁合金外殼的無磁性使得整個系統能承受更高的短路峰值電流，具有穩定的動熱穩定性能。

耐腐蝕性能：金屬外殼的母線槽不能防酸雨腐蝕，化工廠產生的腐蝕性氣體，甚至有腐蝕性的液體會濺落到電氣產品上。這就要求母線有抗腐蝕性能。澆注母線槽的環氧樹脂澆注料具有優良的防腐性能，能抵抗各種化學品的侵蝕。它是雙頭設計，保證安裝時用標準扳手旋緊時整個母線系統安裝力矩相同。在達到旋緊力矩時，螺釘上的指示牌脫落，說明該接頭連接已達到佳狀態。安裝者無需采用力矩扳手，可節約75％安裝時間。該螺釘可在維修和拆裝時二次利用。螺釘和外殼間的碗型墊圈可確保整個接觸面壓力均勻。

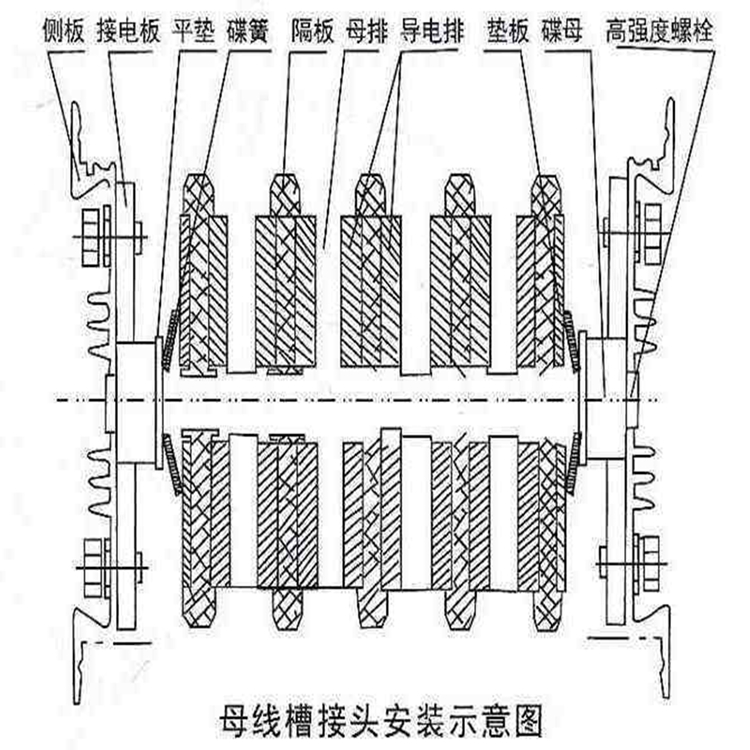

首先，母線槽配件中的連接器的功能僅僅是將一節一節的母線槽（包括直線段和彎頭等）連接成為一個整體，定制母線槽，只是一個接頭而已。因為一條母線回路一般為幾十米或幾百米，而母線的生產只能是一節一節，長也就6米一節，所以運倒現場后再靠連接器將每節連接起來。

母線槽配件中接頭器穿墻處的連接器設置原則是：連接器不得設置在墻體內，因為如果處于墻體內，一是無法日后的檢修，二是潮氣較大會引起連接器處的導體氧化過快、絕緣件老化快，甚至出現短路事故

a、 母排的剪切、沖孔和折彎精度要保證特別是折彎精度，折彎角度的變化會導致導體端頭長短不一：

b、 蓋板、側板所有的毛刺要清理干凈，鋼制外殼水平彎通的側板折彎時，外側板需要折彎機成型，減少彎曲半徑;內側板則手工彎制，加大彎曲半徑，這樣才能****避免導體和側板有尖銳棱角的接觸，從而保護絕緣層不受損傷;

c、 彎通側板沖孔定位要嚴格按空氣型標準執行，否則轉角處母排會松動，導致散熱效果下降，運行噪音加大。

1.雙金屬插腳結構，表面鍍銀處理，確保持久的接觸壓力和較低的接觸電阻

2.配備了安全聯鎖機構，插接箱未安裝到位時，無法合閘，能避免插接箱帶負荷插拔。

3.插接箱的所有帶電部件均進行了電器隔離，插接箱安裝時，其地線先于相線與母線槽系統接通，插接箱拆卸時，地線后斷開。

母線槽的金屬外殼等外露可導電部分應符合下列規定：

（1）母線槽連接器的附側板與母線槽側板應采用焊接或螺栓連接；

（2）連接附側板的導體截面不應小于干線保護導體的等效截面積；

（3）兩單元母線槽連接時，干線保護導體的結構，應保證PE線不先斷開；

（4）母線槽的連接器應同時連通金屬外殼端頭的附側板；

（5）端頭的附側板與母線槽外殼應采用焊接或螺栓連接；

（6）各連接處不得有絕緣層，應保持保護電路****性，連接的接觸面積不應小于干線保護導體的截面積

1500A母線槽連接器

1.摒棄了傳統的設計，采用了單螺栓夾緊機構，安裝快捷、可靠，安裝速度較傳統連接器快一倍。

2.采用了雙頭定扭矩螺栓，確保了連接所需的壓力;配以特i制的碟形彈簧，確保了連接接觸面間的持久壓力。

3.可單獨配置有溫度指示模塊，母線槽連接器，確保在系統故障、溫升過高時可以提醒檢修。

4.連接母排截面是密集型母線槽系統母排截面的1.2倍以上，母線槽檢測線，接觸面為雙面搭接，****降低了接觸電阻。

5.絕緣隔板的邊緣增加了凹凸溝槽，增大了爬電距離。

配件包括支架、吊架等，用于固定、支撐水平和豎直方向母線槽。

設備方面母線由許多段構成，每一段長度既短且輕。因而，設備時只需求少量幾人就能活絡完畢。母線有許多規范的零件及庫存，能夠疾速出貨節省現場作業時刻。其緊密的“三明治”計劃能夠減少電氣空間，母線槽連接器，然后騰出更多的空間作為商業用途，如租借或作為公共場所。關于設備電纜來講，則是一項艱難的作業。由于，單根電纜通常很重，設備作業需求很多人的協作，花較多時刻才華完畢。另外，受制于電纜的曲折半徑，需求更多的設備空間。

包纏耐火云母帶的母線和由耐火絕緣材料制成的支架組成。支架上開有多個凹槽，凹槽內置入母線并將其固定。在母線槽的一端有母線槽連接盒，在母線槽內有母線分接盒。耐火型母線槽具有優良的絕緣性能，既可在正常環境中連續使用，又可在失火環境中連續使用一小時以上，可適用于高層建筑及重要設施中，代替耐火電纜起輸配電作用。
