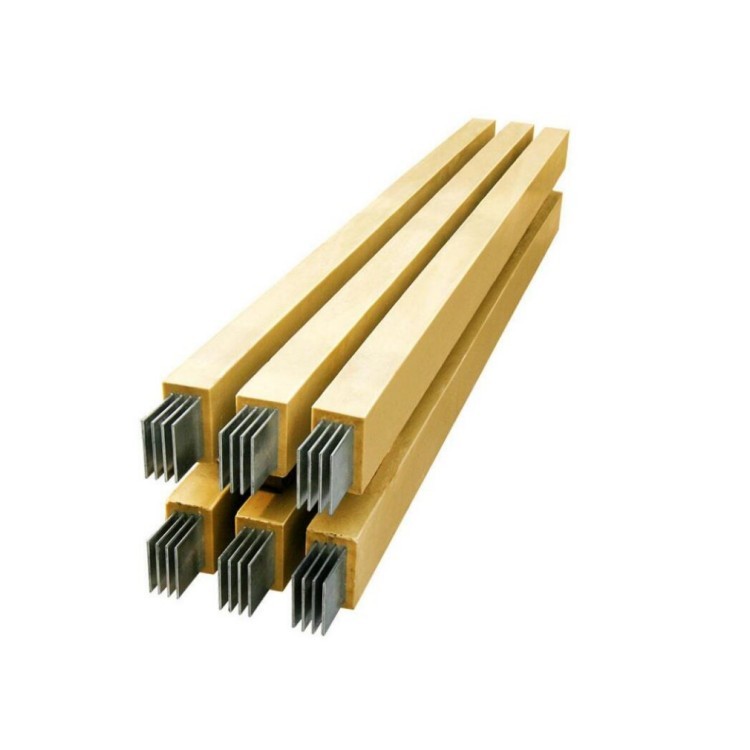

900A澆筑型母線槽

900A澆筑型母線槽結構功能：

1、 選用合理的“三明治"相線嚴密疊壓結構設計，使母線槽外形愈加緊湊，體積更小，并增加了母線體系的動熱穩定性，使母線具有阻抗低，電壓下降的長處。

2、 外殼選用不飽和聚酯樹脂加石棉等無機資料全體澆注而成，樹脂中增加光穩定劑和阻燃劑。也可加裝金屬外殼，增加了母線體系的抗沖擊才能和運用壽數。

3、 運用“Y"型防水性接頭，銜接牢靠便利。

是無金屬外殼母線槽，防水母線槽采用特殊配方的復合樹脂和定量特選的混合材料相混合制成高性能的絕緣材料，將銅母線直接澆注密封。不存在空氣間隙，無煙囪效應，母線毛刺或過載不會引起短路。絕緣材料不含鹵素，阻燃不會釋放出有害體。外殼防護等級IP68，不僅耐水、耐火、耐腐。

全天候產品，可長期在零下40°C的環境工作，絕緣樹脂不開裂。無金屬外殼，抗各種化學品腐蝕，在有迷流的環境中工作，不會發生外殼電腐蝕的現象。優良的耐水性能，可長期水中工作，可在電纜溝內使用，也可埋地敷設。*耐火性，可在950-1000°C的火焰中工作90min以上，保持線路不中斷。

防護等級不單是指母線本體的防護等級，它也包含安裝連接頭的防護等級。目前市場上諸多母線槽，標注的防護等級有IP54、IP65、IP66，其母線本體防護等級均能達到其要求，但連接頭的防護等級則只能達到IP30或IP40。因此連接頭的設計加工是一項很關鍵的重要因素，如果連接頭密封不好，母線有再高的防護等級都無法********地保護母線槽安全運行。所以，當用戶在選擇母線槽時一定要求廠家送樣，樣品****是帶有插接口的本體及連接好連接頭的兩段防水母線槽。通過對母線本體、插接口、連接頭防護性能的考察，才能確定母線槽的防護等級是否符合設計要求。單一母線樣品或加一連接頭的母線樣品，是無法確定連接頭的密封程度是否符合防護等級要求的，在選擇母線槽時，連接頭防護等級的重要性值得用戶重視。

母線槽具有體積小，結構緊湊，運行可靠、傳輸電流大、便于分接饋電、維護方便、能耗小、動熱穩定性好、使用壽命長等優點。

母線槽適用于各電力輸送干線，有高壓母線槽和低壓母線槽兩類。高層建筑、工業廠房、機場、碼頭、地鐵、綜合建筑工程等的變壓器至配電柜，以及配電柜至車間及樓層的電力輸送。

 連接時將母線槽的小頭插入另一節母線槽的大頭中去，在母線槽間及母線槽外側墊上配套的絕緣板，密集式母線槽，再穿上絕緣螺栓加平墊片，彈簧墊圈，然后擰上螺母，用力距板手緊固，達到規定力矩即可，空氣絕緣母線槽，較后固定好上下蓋板，母線槽槽連接好后其外殼即已連接成為一個接地干線，將進線母線槽槽，分線開關箱外殼上的接地螺栓與母線槽槽外殼之間用16mm2軟銅線連接好

目前，一些舊信息網絡綜合樓大都采用集中供電，一般電力機房設置在一層，而信息負載在樓上，電力機房與信息負載距離過大，信息機房直流電纜使用數量巨大。

為避免電纜敷設量過大，協調困難等因素，建議應采用一種一次性的方式將直流電源由電力機房將電能輸送到負載機房側。在機房直流供電系統中采用封閉母線槽，是一種能****減少電纜的使用量的選擇方式，具有散熱能力強、產品環保、布線靈活等特點，在集中供電模式的綜合樓內具有實際應用意義。目前，插接式母線槽，該解決方案已經越來越多應用在運營商機房中進料單元：進料單元包括進線裝置、送料箱、中間送料裝置等。進線單元：將機組進線并進箱，構成一套殘缺的母線槽和電纜銜接部分，進入線路單元，并可直接銜接到配電柜或變壓器上，耐火母線槽，作爲母線母線的輸入或輸出端。

分接頭單元：分接接線盒用于將電源電路與主線銜接，接線盒的開斷電流由斷路器。變徑裝置：變徑裝置用于銜接兩種不同額定電流母線的過渡段。變徑裝置的標準長度爲1米。任何目前的水平是可以改動的60 ~ 5000a另一電流水平。

各種彎曲單元：各種彎曲單元有L型、T型、Z型和十字型四種，母線，用于水平和垂直分布母線槽的銜接和改動母線的方向。接線盒：接線盒安裝在母線槽的末端，用作安全維護，各種母線槽都有相應的接線盒。

(1)直線型母線單元
直線型母線單元是用于延長供配電線路，帶分接裝置的封閉式母線與插接箱配套使用以分配電力負荷。
(2)始端母線單元
始端母線單元與始端進線箱配套組成母線與電纜的連接部件，始端母線單元也可與變壓器或配電柜連接。
(3)膨脹母線單元
膨脹母線單元用于吸收由于熱膨脹產生的母線軸向的變化量，當母線長度超過80m時應安裝一節膨脹母線單元。
(4)變徑母線單元
變徑母線單元用于同一系統中不同額定電流單元的連接，以便使整個母線系統供電更加經濟合理。
(5)各種母線彎曲單元

各種母線彎曲連接單元有L型、T型、Z型、＋字型四種，用于水平、垂直供配電的連接和改變走向，可靈活地將母線系統連接起來。

1、電流容量可以很大；

2、電壓降很小；

3、短路負載能力強；

4、可靠性高，使用壽命長；

5、安全性高；

6、配電系統的設備增加或變更隨意自如；

7、外形尺寸小；

8、重量輕，操作容易；

9、連接非常簡單(如同連接用水管道一般，一節節通過三通、彎頭等接頭使之連接成一個系統)如下圖；

10、施工和檢查簡單；

11、具有現代的美觀。
