高低壓澆筑防水型母線槽

在進行安裝時要注意它應該按照它相對應的相序、編號、方向和安裝標志正確放置，然后在根據它旁邊的母線或其它的裝置要相配然后在進行正確的安裝，那么在安裝母線槽時我們安裝的過程中需要注意什么呢?

水平安裝母線槽時要注意，在母線進行連接時，首先要先檢查母線的整體是否是完好無損的，確認好之后在進行連接，對它在穿孔時周圍不能夠有污水和其他的雜物一起進入母線內部，還要注意母線連接點不應在穿墻部位，要知道水平安裝就要注意它在安裝于支、吊架上時，都應該水平固定壓板，在安裝時有的長度要根據需要進行預留一定的長度。當母線跨越建筑物的伸縮縫或沉降縫處，需要設置它的沉降的節點。在水平安裝時還要注意母線水平安裝時與相鄰的間距。

母線槽的垂直安裝的注意事項，首先在安裝時要注意與與地面的間距要盡量的高****好不要小于60厘米，樓層之間也要注意它們的間隔距離，在有樓板的地方不要進行穿孔，當然在穿孔時注意污水、雜物都不要有。當母線槽的直線敷設長度超過一定的距離時要注意進行設置它的膨脹節。

母線槽水平安裝時，距地高度不應低于2.2m，但敷設在電氣間內（配電室、電機室、電氣豎井、技術層等）除外；母線槽邊距墻邊不應小于0.1m，其上面距樓板、天花、梁底不應小于0.1m。 兩條水平相鄰安裝母線槽：母線槽之間中心距不應小于0.35m，防水母線槽ip55，邊間距不應小于0.1m，母線槽水平敷設時支撐點間距不應大于2.5m（如車間大跨度高強母線槽敷設，間距可大于6m）。母線槽水平安裝于支、吊架時，防水母線槽可以防水嗎，應用水平固定壓板固定。 母線槽連接點不應在穿墻處，母線槽安裝穿墻孔時不應有污水、雜物進入母線內部。

高低壓澆筑防水型母線槽

有什么樣的優點？

1、電流容量可以很大；

2、電壓降很�。�

3、短路負載能力強；

4、可靠性，使用壽命長；

5、安全性；

6、配電系統的設備增加或變更隨意自如；

7、外形尺寸��；

8、重量輕，操作容易；

9、連接非常簡單(如同連接用水管道般，節節通過三通、彎頭等接頭使之連接成個系統)如下圖；

10、施工和檢查簡單；

11、具有現代的美觀。

高低壓澆筑防水型母線槽為避免電纜敷設量過大，協調困難等因素，建議應采用一種一次性的方式將直流電源由電力機房將電能輸送到負載機房側。在機房直流供電系統中采用封閉母線槽，是一種能****減少電纜的使用量的選擇方式，具有散熱能力強、產品環保、布線靈活等特點，在集中供電模式的綜合樓內具有實際應用意義。目前，插接式母線槽，該解決方案已經越來越多應用在運營商機房中。

母線槽具有體積小，結構緊湊，運行可靠、傳輸電流大、便于分接饋電、維護方便、能耗小、動熱穩定性好、使用壽命長等優點。

母線槽適用于各電力輸送干線，有高壓母線槽和低壓母線槽兩類。高層建筑、工業廠房、機場、碼頭、地鐵、綜合建筑工程等的變壓器至配電柜，以及配電柜至車間及樓層的電力輸送。

――結構設計，使母線系統擁有*的抗短路能力和****干線諧波功能；
――較高的防護等級、低阻抗設計、較低的電壓降配置，使母線適用于各種長距離惡劣環境運行；
――母線槽整體體積小，并擁有各種靈活走向功能單元；
――不管是水平立式安裝、水平臥式安裝還是豎井垂直安裝，均擁有穩定的安裝平面；且載流量不受任何安裝形式的影響；
――全封閉的外殼設計、無縫隙的緊密結構配置，可*****豎井安裝的“煙囪效應"

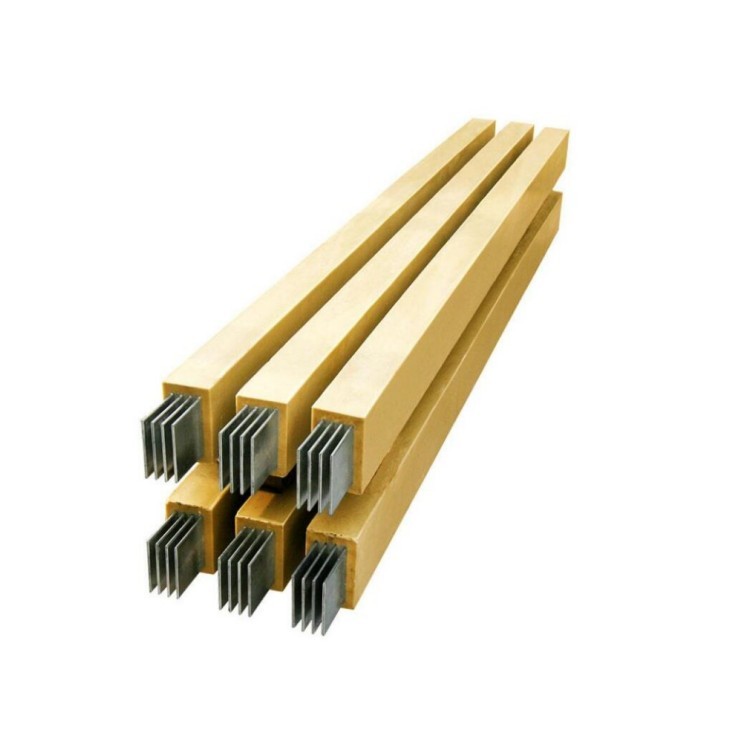

是無金屬外殼母線槽，防水母線槽采用特殊配方的復合樹脂和定量特選的混合材料相混合制成高性能的絕緣材料，將銅母線直接澆注密封。不存在空氣間隙，無煙囪效應，母線毛刺或過載不會引起短路。絕緣材料不含鹵素，阻燃不會釋放出有害體。外殼防護等級IP68，不僅耐水、耐火、耐腐。
全天候產品，可長期在零下40°C的環境工作，絕緣樹脂不開裂。無金屬外殼，抗各種化學品腐蝕，在有迷流的環境中工作，不會發生外殼電腐蝕的現象。優良的耐水性能，可長期水中工作，可在電纜溝內使用，也可埋地敷設。耐火性，可在950-1000°C的火焰中工作90min以上，保持線路不中斷。

正常工作條件

1、戶內使用連續工作。

2、周圍空氣溫度不高于40℃、溫度下限為-10℃。

3、相對濕度不超過90%(當周圍空氣溫度為 20℃)。

4、當工作條件有特殊要求時、我廠可按特殊要求制造。

1、外殼

   本廠生產的該系列外殼采用成型機輥壓成型，體積小，外觀精美，具備足夠的載荷能力，支撐和保護母線槽系統，避免機械受損。
   外殼（除沖散熱孔外）能保證IP40C以上防護等級；通過母線槽的外殼本身保證良好的接地連續性
   外殼材料一般彩用鋼板制成，其防腐處理可采用噴漆、噴塑、電鍍、熱浸鋅和熱噴鋅等方法；對于4000A以上母線槽，因外殼渦流發熱原因，采用鋁板或不銹鋼板制成。當用戶有防腐等特殊要求時，4000A以下的母線槽，也可選 用鋁板或不銹鋼板等防腐材料制成。

2、導體
   載流部件采用銅、鋁或其合金材料，母排的所有接點和連接處均鍍錫。

3、絕緣部件
   空氣絕緣封閉型母線所選用的絕緣材料均能承受溫升試驗溫度的長期耐熱能力，并具備夠的絕緣能力、機械強度和搞老化能力。

4、接頭

   母線槽接頭能確保有足夠的接觸面和絕緣能力；所有接頭螺栓設置均有利于進行安全檢查和檢修。
