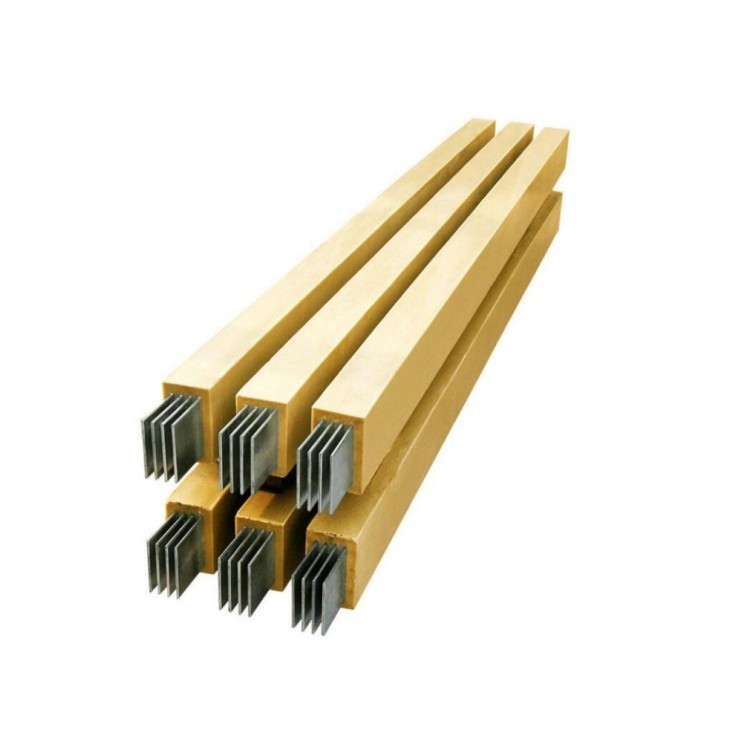

FSMC-2500A澆筑防水型母線槽

FSMC-2500A澆筑防水型母線槽

母線槽用于高層、****層建筑的輸電系統，母線槽容量大，分支方便，電流可以達到5000A，低壓母線槽，而且母線槽可以在任意位置預留插口分支極其方便，母線槽，因此母線槽在建筑工程中迅速的得到了推廣應用。

母線槽具有體積小，結構緊湊，運行可靠、傳輸電流大、便于分接饋電、維護方便、能耗小、動熱穩定性好、使用壽命長等優點。

母線槽適用于各電力輸送干線，有高壓母線槽和低壓母線槽兩類。高層建筑、工業廠房、機場、碼頭、地鐵、綜合建筑工程等的變壓器至配電柜，以及配電柜至車間及樓層的電力輸送。

連接時將母線槽的小頭插入另一節母線槽的大頭中去，在母線槽間及母線槽外側墊上配套的絕緣板，密集式母線槽，再穿上絕緣螺栓加平墊片，彈簧墊圈，然后擰上螺母，用力距板手緊固，達到規定力矩即可，較后固定好上下蓋板，母線槽槽連接好后其外殼即已連接成為一個接地干線，將進線母線槽，分線開關箱外殼上的接地螺栓與母線槽槽外殼之間用16mm2軟銅線連接好

母線槽保證在額定工作電流及110%的額定電壓下長期正常工作，其各部位溫升不超過表8。表8母線槽主要技術參數母線槽部位用于連接外部絕緣導體用端子母線槽插接處及母線槽固定連接處金屬外殼絕緣

1.1 母線外殼采用帶散熱齒鋁合金型材制成，使整個母線系統具有低溫升，低電壓降損耗性能，且任一規格的母線在110m范圍內的電壓降均不大于2.5％；

1.2 母線主母排采用T2電解銅軋制成TMY電工硬銅排，銅的純度不低于99.95％，并符合GB5585.1～3電工用銅母線標準，且銅排全長鍍錫，確保接觸面具有低接觸電阻和減少接觸面的氧化；

1.3母線接頭單螺栓（雙頭）采用高強度鋼制成，確保接頭具有足夠的夾緊力；采用模制接頭鋁外殼既減輕接頭重量又保證有足夠壓力和邊緣不翹起；采用碗形墊圈使整個接觸面壓力均勻；采用方螺母鎖緊，安裝時僅需要一把扳手單邊用力即可旋緊螺栓，同時提供給墊圈更大更寬的壓緊力；

1.4 母線槽的鋁合金蓋板和鋁合金側板之間采用穿刺鉚接技術，實現無孔連接，不僅防護等級高，且鋁合金外殼起到整體接地的作用，可把外殼作為TN-S母線槽系統中的接地排，從而為客戶大大降低使用成本；

1.5母線內部設置可選的200％中性線(照明及通訊輸電母線槽采用200 % 中性線)，有助于處理可能出現的諧波情況，從而把系統過熱降至低，延長配電設備的使用壽命安裝

進料單元：進料單元包括進線裝置、送料箱、中間送料裝置等。進線單元：將機組進線并進箱，構成一套殘缺的母線槽和電纜銜接部分，進入線路單元，并可直接銜接到配電柜或變壓器上，作爲母線母線的輸入或輸出端。

分接頭單元：分接接線盒用于將電源電路與主線銜接，接線盒的開斷電流由斷路器。變徑裝置：變徑裝置用于銜接兩種不同額定電流母線的過渡段。變徑裝置的標準長度爲1米。任何目前的水平是可以改動的60 ~ 5000a另一電流水平。

FSMC-2500A澆筑防水型母線槽各種彎曲單元：各種彎曲單元有L型、T型、Z型和十字型四種，母線，用于水平和垂直分布母線槽的銜接和改動母線的方向。接線盒：接線盒安裝在母線槽的末端，用作安全維護，各種母線槽都有相應的接線盒。件表面溫升(K)

絕緣配置介紹：

1.防水型母線槽絕緣介質主要采用絕緣材料——聚酯亞胺，絕緣等級為H級，絕緣老化壽命50年以上，為現行實用絕緣材料中性能良好的產品。

2.單一組母線槽可達至5000安培的設計，其他廠商需采用兩組或三組并聯，比其他品牌有更高的電流負載值及更細小的體積。

3.4000A全絕緣樹脂澆筑型母線槽，樹脂澆注防水母線槽規格齊全、智能型澆筑式母線槽，澆筑式防水母線槽現貨，環氧樹脂澆筑式母線槽在高層建筑的供電系統中，動力和照明線路往往分開設置，母線槽作為供電主干線在電氣豎井內沿墻垂直安裝一趟或多趟。

4.按用途一趟母線槽一般由始端母線槽、直通母線槽（分帶插孔和不帶插孔兩種）、L型垂直（水平）彎通母線、Z型垂直（水平）偏置母線、T型垂直（水平）三通母線、X型垂直（水平）四通母線、變?nèi)菽妇�槽、膨脹母線槽、終端封頭、終端接線箱、插接箱、母線槽有關附件及緊固裝置等組成。

1、外殼

   本廠生產的該系列母線槽外殼采用成型機輥壓成型，體積小，外觀精美，具備足夠的載荷能力，支撐和保護母線槽系統，避免機械受損。
   外殼（除沖散熱孔外）能保證IP40C以上防護等級；通過母線槽的外殼本身保證良好的接地連續性
   外殼材料一般彩用鋼板制成，其防腐處理可采用噴漆、噴塑、電鍍、熱浸鋅和熱噴鋅等方法；對于4000A以上母線槽，因外殼渦流發熱原因，采用鋁板或不銹鋼板制成。當用戶有防腐等特殊要求時，4000A以下的母線槽，也可選 用鋁板或不銹鋼板等防腐材料制成。

2、導體
   載流部件采用銅、鋁或其合金材料，母排的所有接點和連接處均鍍錫。

3、絕緣部件
   空氣絕緣封閉型母線所選用的絕緣材料均能承受溫升試驗溫度的長期耐熱能力，并具備夠的絕緣能力、機械強度和搞老化能力。

4、接頭

   母線槽接頭能確保有足夠的接觸面和絕緣能力；所有接頭螺栓設置均有利于進行安全檢查和檢修。
