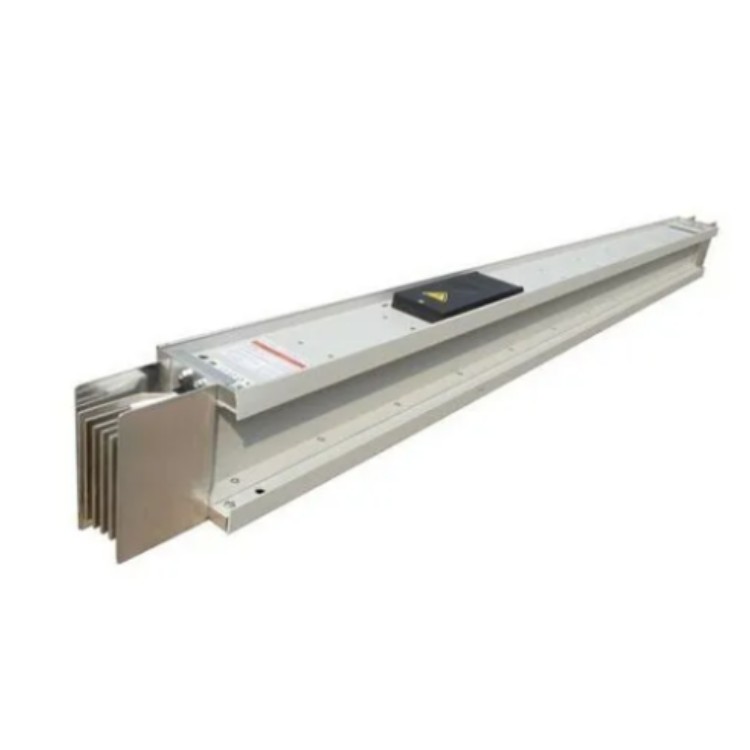

封閉型絕緣母線槽

封閉型絕緣母線槽在高層建筑的供電系統中，動力和照明線路往往分開設置，母線作為供電主干線在電氣豎井內沿墻垂直安裝一趟或多趟。按用途一趟母線槽一般由始端母線槽、直通母線槽（分帶插孔和不帶插孔兩種）、L型垂直（水平）彎通母線、Z型垂直（水平）偏置母線、T型垂直（水平）三通母線、X型垂直（水平）四通母線、變?nèi)菽妇�、膨脹母線、終端封頭、終端接線箱、插接箱、母線有關附件及緊固裝置等組成。母線槽按絕緣方式可分為空氣式插接母線槽、密集絕緣插接母線槽和高強度插接母線槽三種高強度封閉母線槽覆蓋電流規格每平方毫米電流密度等同于試驗電流規格的電流密度，則可以不需要查驗覆蓋電流規格的溫升報告；如果被覆蓋電流規格電流密度大于試驗電流，則****查驗每個電流規格的溫升報告（包括外型結構照片、導體規格、溫升值及試驗電流等內容）。采用回路電阻測試儀測母線槽的導體規格和電阻率，夾住母線槽兩端頭在外的銅排測電阻，測量導體的長、寬、厚，就可以算出電阻率，該檢測方法可以滿足控制銅包鋁、兩端頭焊銅中間鋁排、兩頭大中間小以及導體材質等鑒別的需要。GB5585-2005標準規定，銅排導電率≥97%，電阻率≤0.01777Ω·mm2/m，鋁排導電率≥59%，電阻率≤0.029Ω·mm2/m。

結構特點:

1、該系列封閉母線槽具有優良的抗短路性能，由于具有鋁(或弱磁鋼板)外殼的保護，能夠****地減弱渦流或環流引起的結構發熱，降低封閉母線外殼溫度，減小電能損耗，提高載流量，減輕電動力。

2、該系列封閉母線槽結構先進，安裝維修孔可任意設置于封閉母線的上部或下部，對于大電流戶內封閉母線在殼體的兩側及下部設有通風百頁窗，來加強散熱，降低溫升。

3、 采用雙重絕緣及殼體多點連接接地，使維護工作量明顯減小，安全性能得到顯著提高。

4、采用波紋管伸縮節，安裝簡單，可實現水平、垂直方向兩個自由度的調節，不僅能滿足不同溫降及熱脹冷縮引起的伸縮要求，還可以對由于基礎沉降所引起的誤差進行補償，解決了傳統滑板式伸縮裝置的防護等級差，安裝麻煩，運行不可靠的缺點

導電封閉式母線外殼的表面處理是一項很重要的工作，它包括酸洗、磷化、烘干、噴粉、固化等工藝過程。采用聚酯環氧粉末噴涂的外殼，其表面附著力強保持時間久，并能起到絕緣作用。

(1)導電銅排--由純銅排組成，導電銅排接頭的表面應均勻鍍錫或鍍銀。

(2)絕緣材料--由聚四氟乙烯、聚碳酸高強絕緣塑料塊組成。

(3)固定螺栓、絕緣套管、蓋板，如圖1所示。

母線槽的應用優勢在于，其體積非常的小巧，所以在進行安裝的時候，無論是搬運還是運轉，都非常的便捷。而同時母線槽又有很大的容量，因此供電力是很強的，制作時間也比較短，可以節約出大量的時間，去做其他的事情。

其次是支吊架的安裝，任何封閉、插接母線支、吊架安裝均應位置準確、橫平豎直、固定牢靠，成排安裝時應排列整齊、間距均勻。固定支架螺栓應加平墊和彈簧墊圈固定，絲扣外露2～4扣。
       ① 支架膨脹螺栓的固定，安裝在建筑物上的支架應改要根據母線路徑的走向來測量出準確的支架位置，在已經鉆好的孔上線固定好支架的膨脹螺栓。要注意的是鉆的孔徑與套管外徑差值不要超過1mm。
       ② 一字形角鋼支架安裝，一字型支架適用于母線在墻上水平安裝，支架采用預埋的方法埋設在墻體內，角鋼支架埋設****為120mm和150mm，角鋼外露長度在母線直立式安裝時為母線寬度加140mm，當母線側臥式安裝時為母線高度加160mm

母線槽設計了各種功能的連接單元，可滿足所有輸配電工程的需要。封閉型絕緣母線槽母線按結構分為硬母線和軟母線。硬母線又分為矩形母線和管形母線。矩形母線一般使用于主變壓器至配電室內，其優點是施工安裝方便，封閉式母線槽，運行中變化小，載流量大，但造價較高。軟母線用于室外，因空間大，導線有所擺動也不致于造成線間距離不夠

絕緣支撐----是母線槽設備的組成部分，用來支撐母線槽設備中的導體。

安裝板------用于支撐各種元件并且適合于成套設備中安裝的板。

安裝框架----用于支撐各種元件并且適合于在成套設備中安裝的一種框架。

外殼--------外殼是保護設備免受某些外部因素影響，并使設備在各個方向不被直接解及的一種部件，其防護等級 至少為IP30。

門----------一種帶鉸鏈的或可滑動的覆板。

蓋板--------是外殼的上下殼面，封閉式母線槽 廠，通常是指母線槽設備上的一種部件，用它來遮蓋外殼上的開口。用螺釘或類似方法將其固定，設備投入運行后一般不再拆卸。

側板--------是外殼的左右殼面，通常指母線槽設備上的一種部件，它是用來遮蓋外殼上開口的。用螺釘或類似方法將其固定，設備投入運行之后一般不再拆卸。
