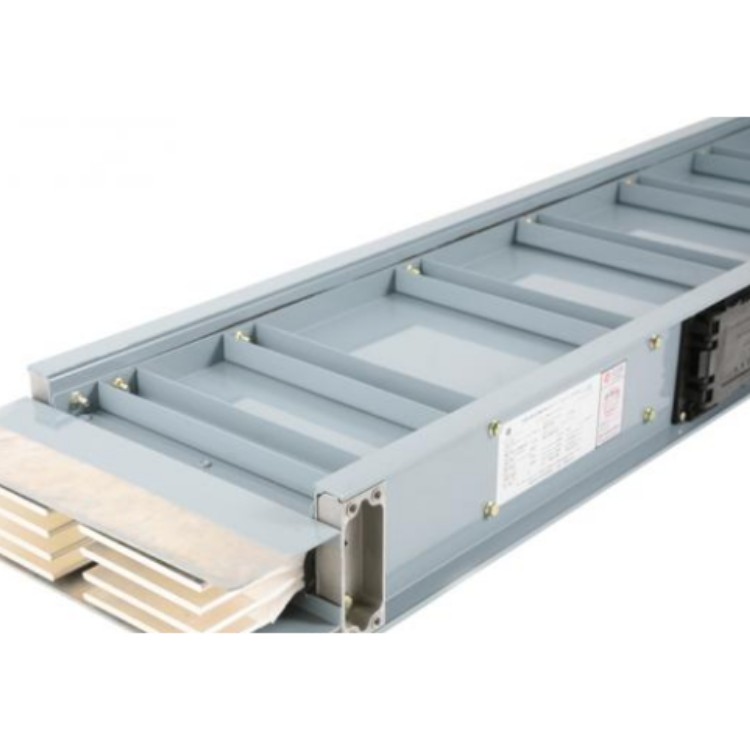

630A低壓封閉母線

 變電所中各級電壓配電裝置的連接，以及變壓器等電氣設備和相應配電裝置的連接，大都采用矩形或圓形截面的裸導線或絞線，這統稱為母線。母線的作用是匯集、分配和傳送電能。由于母線在運行中，有巨大的電能通過，短路時，承受著很大的發熱和電動力效應，因此，****合理的選用母線材料、截面形狀和截面積以符合安全經濟運行的要求。母線按結構分為硬母線和軟母線。硬母線又分為矩形母線和管形母線。矩形母線一般使用于主變壓器至配電室內，其優點是施工安裝方便，運行中變化小，載流量大，但造價較高。軟母線用于室外，因空間大，導線有所擺動也不致于造成線間距離不夠。綜合許多母線槽引發的電氣事故，其絕大部分都是于連接頭的安裝及防護等級保護不符合要求而引起的。母線槽的防護等級不單是指母線本體的防護等級，它也包含安裝連接頭的防護等級。目前市場上諸多母線槽，標注的防護等級有IP54。IP65、IP66，其母線本體防護等級均能達到其要求，但連接頭的防護等級則僅能達到IP30或IP40。因此連接頭的設計加工是一項很關鍵的因素，如果連接頭密封不好，母線本體有再高的防護等級都無法********地保護母線槽安全運行。

母線槽的優點:

由于母線槽是用銅排或鋁作為導電體，電流容量很大而且電氣和機械性能好，另外用金屬槽作為外殼，所以具有不燃燒，安全可靠性高，且使用壽命長，與傳統的配電或比較，設備所占面積

顯著減少，并且外觀美觀，封閉式母線槽 低壓，對于大型建筑物的施工和配電非常有利，概括起來母線槽具有下列特點:

1、電流容量可以很大；

2、電壓降很��；

3、短路負載能力強；

630A低壓封閉母線

覆蓋電流規格每平方毫米電流密度等同于試驗電流規格的電流密度，則可以不需要查驗覆蓋電流規格的溫升報告；如果被覆蓋電流規格電流密度大于試驗電流，則****查驗每個電流規格的溫升報告（包括外型結構照片、導體規格、溫升值及試驗電流等內容）。采用回路電阻測試儀測母線槽的導體規格和電阻率，夾住母線槽兩端頭在外的銅排測電阻，測量導體的長、寬、厚，就可以算出電阻率，該檢測方法可以滿足控制銅包鋁、兩端頭焊銅中間鋁排、兩頭大中間小以及導體材質等鑒別的需要。GB5585-2005標準規定，銅排導電率≥97%，電阻率≤0.01777Ω·mm2/m，鋁排導電率≥59%，電阻率≤0.029Ω·mm2/m。

所有電流等級母線槽采用同一規格外殼，連接處采用標準連接端子，鋼制母線槽，通用性好。其次是支吊架的安裝，任何封閉、插接母線支、吊架安裝均應位置準確、橫平豎直、固定牢靠，成排安裝時應排列整齊、間距均勻。固定支架螺栓應加平墊和彈簧墊圈固定，絲扣外露2～4扣。
       ① 支架膨脹螺栓的固定，安裝在建筑物上的支架應改要根據母線路徑的走向來測量出準確的支架位置，在已經鉆好的孔上線固定好支架的膨脹螺栓。要注意的是鉆的孔徑與套管外徑差值不要超過1mm。
       ② 一字形角鋼支架安裝，一字型支架適用于母線在墻上水平安裝，支架采用預埋的方法埋設在墻體內，角鋼支架埋設****為120mm和150mm，角鋼外露長度在母線直立式安裝時為母線寬度加140mm，當母線側臥式安裝時為母線高度加160mm

母線槽設計了各種功能的連接單元，可滿足所有輸配電工程的需要。

采用多重防護結構包裹導電排，如：在導電排上下臂包裹絕緣膜，保證導電排的整體絕緣性，另外在連接側封板與連接蓋板之間進一步設有密封條，通過密封條增加兩者裝配為一體的密封性。同時，上下蓋板和側板采用無磁合金材料制成，大大減少了導電排工作過程中產生的電磁波輻射：在兩導電排之間還增設有散熱器，導電排的表面還設有若干拍散熱片，以提高導電排的散熱效率。

630A低壓封閉母線

（1）單螺栓夾緊端子

 　母線槽設計采用了單螺栓夾緊端子，為母線槽單元連接元件，由于它的特殊構造，可以防止安裝時的錯誤操作，同時只要擰緊一個螺栓，就能可靠地、迅速地將兩個母線槽單元連接起來。

（2）高防護等級插孔

 　母線槽在插孔處設計了安全防護擋板，只有當防護擋板拉開時，插接箱才能插入，插孔平時不用時可將防護板拉閉，防止了在插口處灰塵和異物的進入，從而提高了母線槽的防護性能，防止誤操作，使母線的安全性得到了****的提高。

（3）外殼（防護殼）級次數

 　母線槽設計5個電流等級，只采用了3個級次的外殼。這樣當系統按相鄰等級變換容量時母線槽無需更換外殼，如400A變630A時，外殼尺寸相同。因此大大方便了安裝。

（4）傳輸電能大

 　母線槽設計為分離空氣絕緣式，改善了母線槽的散熱性，降低了阻抗，達到了母線槽經濟輸電。
