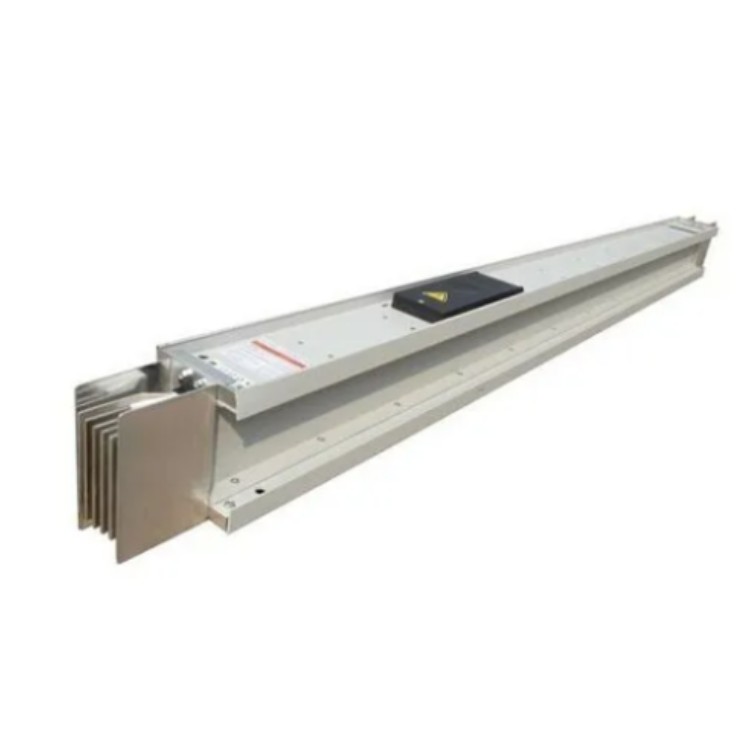

封閉低壓母線

結構特點:

•該系列母線檣具有優良的抗短路性能，由于典有鋁(或弱磁鋼板>外殼的保護，能夠****地減弱渦流或環流引起的結構發熱，降低母線槽外殼溫度，滅小電 能損耗，提高載流，減輕電動力。

•該系列母線槽結構 安裝維修孔可任意設1于母槽的上部或下部，對于大電流戶內母線檐在殼體的兩倆及下部設有通風百頁窗.來加強敗熱，降低 溫升。

•采用雙重絕緣及殼體多點連接接地，使維護工作置明顯減小，安全性能得到顯著提高。
•采用波紋管伸縮節，安裝簡單，可實現水平、垂直方向兩個自由度的調節，不僅能滿足不同溫降及熱脹冷縮引起的伸縮要求.還可以對由于基礎沉降所 引起的誤差進行補償，解決了傳統滑板式伸縮裝置的防護等級差，安裝麻煩，運行不可靠的缺點。

•為了解決變壓器、發電機及配電柜運行時產生的屏動對母線榷的影響，在其與母線槽連接外采用軟連接或銅編織帶，外充之間加入橡膠墊來減小震 動；對于母線槽本體，在系統中加裝減霣器，對瓷瓶和導電排實現彈性支持，較好地避免了外殼產生的機械霣動及地霣波給封閉母線帶來的破壞。

封閉低壓母線

變電所中各級電壓配電裝置的連接，以及變壓器等電氣設備和相應配電裝置的連接，大都采用矩形或圓形截面的裸導線或絞線，這統稱為母線。母線的作用是匯集、分配和傳送電能。由于母線在運行中，有巨大的電能通過，短路時，封閉式母線槽，承受著很大的發熱和電動力效應，因此，****合理的選用母線材料、截面形狀和截面積以符合安全經濟運行的要求。母線按結構分為硬母線和軟母線。硬母線又分為矩形母線和管形母線。矩形母線一般使用于主變壓器至配電室內，其優點是施工安裝方便，運行中變化小，載流量大，但造價較高。軟母線用于室外，因空間大，導線有所擺動也不致于造成線間距離不夠。綜合許多母線槽引發的電氣事故，其絕大部分都是于連接頭的安裝及防護等級保護不符合要求而引起的。母線槽的防護等級不單是指母線本體的防護等級，它也包含安裝連接頭的防護等級。目前市場上諸多母線槽，標注的防護等級有IP54。IP65、IP66，其母線本體防護等級均能達到其要求，但連接頭的防護等級則僅能達到IP30或IP40。因此連接頭的設計加工是一項很關鍵的因素，如果連接頭密封不好，母線本體有再高的防護等級都無法********地保護母線槽安全運行。

1.減少接地故障避免相間短路離相封閉母線因有外殼保護可外界潮氣灰塵以及外物引起的接地故障母線采用分相封閉也杜絕相間短路的發生。
2.鋼結構發熱離相封閉母線采用外殼屏蔽可從根本上解決鋼結構感應發熱的問題。
3.減少相間短路電動力由于外殼上渦流和環流的雙重屏蔽作用使相間導體所受的短路電動力大為降低。
4.提高運行的安全可靠性該廠的盆式絕緣子采用SMC 壓制而成母線封閉后從而防止絕緣子結露同時采用測氫和測溫等裝置其測量信號可就地顯示或傳至DCS系統提高運行的安全可靠性母線封閉后也為采用通風冷卻創造了條件。

5.封閉母線由工廠成套生產質量有保證運行維護工作量小施工安裝簡便而且不需設置網欄簡化了對土建的要求。

安裝驗收：主要檢驗?zāi)妇�載流能力、IP防護等級、絕緣電阻等。載流能力測試使用低壓大電流發生裝置，對母線槽進行載流試驗（試驗電流為母線槽的額定電流），至溫度變化每小時小于1K時停止。溫升值是指插接口或連接處導體溫度減去周圍環境溫度的差，應符合用戶要求。IP防護等級按GB4208標準測試，包括母線的連接頭及彎頭和本體應符合設IP要求或用戶招標要求。IP51以上，試驗后應檢測絕緣電阻。采用1000V的兆歐表測量母線槽的絕緣電阻，單段母線應大于20MΩ，全長應大于1MΩ。

母線槽的應用優勢在于，其體積非常的小巧，所以在進行安裝的時候，無論是搬運還是運轉，都非常的便捷。而同時母線槽又有很大的容量，因此供電力是很強的，制作時間也比較短，可以節約出大量的時間，去做其他的事情。

封閉低壓母線

1 、絕緣強度降低：一般是因?yàn)槟妇�槽地點的工作環境濕度太大，致使?jié)駳膺M(jìn)入了母線槽，或許日夜溫差過大構成的凝露.處理方法非常簡略，母線槽廠家，鏟除潮氣，封閉式母線槽，短時空載運轉來單調母線槽內部。

2 、母線槽有些融化：一是長期超負荷運轉的因素，二是插接箱接觸疑問，三是相間絕緣損壞，這種情況只需更換母線槽。

3、絕緣擊穿：一是母線槽內部進水短路，需要對母線槽進行單調處理；二是有異物進入母線槽構成短路，可以檢查打掃;；三是絕緣介質損壞，更換相關節段。

4、發熱或許有些發熱現象：連接部位接觸不良，一般是連接器出現了松動，可以檢查緊固連接器； 另一因素是負荷過大，可以減少負荷。

5、 插接箱發熱：一個因素是插接沒有可靠，檢查并從頭插接保證接觸; 另一個因素是過載，可以減少負載或許更換大容量的插接箱.
