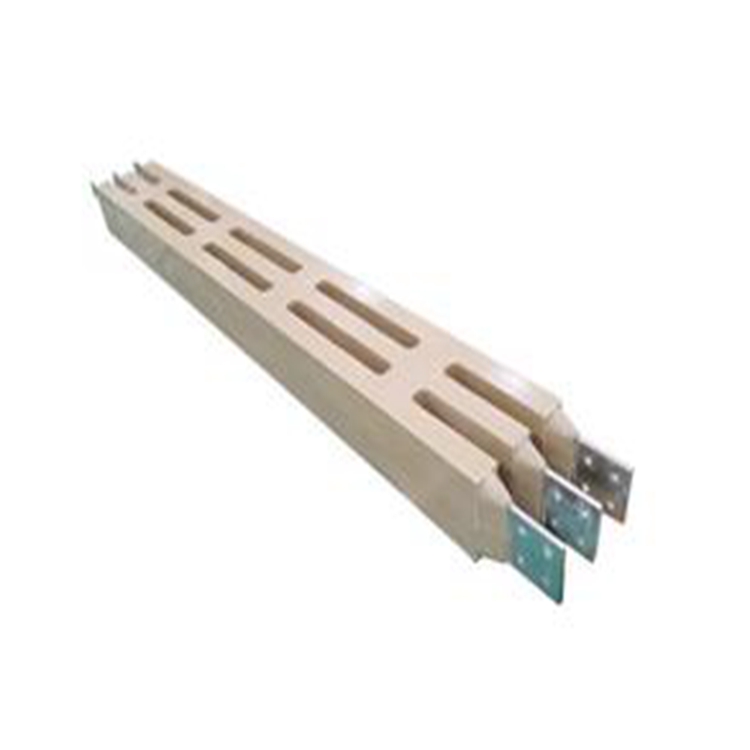

高低壓環氧樹脂絕緣澆筑式母線槽

高低壓環氧樹脂絕緣澆筑式母線槽結構功能：

1、 選用合理的“三明治"相線嚴密疊壓結構設計，使母線槽外形愈加緊湊，體積更小，并增加了母線體系的動熱穩定性，使母線具有阻抗低，電壓下降的長處。

2、 外殼選用不飽和聚酯樹脂加石棉等無機資料全體澆注而成，樹脂中增加光穩定劑和阻燃劑。也可加裝金屬外殼，增加了母線體系的抗沖擊才能和運用壽數。

3、 運用“Y"型防水性接頭，銜接牢靠便利。

高低壓環氧樹脂絕緣澆筑式母線槽是無金屬外殼母線槽，防水母線槽采用特殊配方的復合樹脂和定量特選的混合材料相混合制成高性能的絕緣材料，將銅母線直接澆注密封。不存在空氣間隙，無煙囪效應，母線毛刺或過載不會引起短路。絕緣材料不含鹵素，阻燃不會釋放出有害體。外殼防護等級IP68，不僅耐水、耐火、耐腐。全天候產品，可長期在零下40°C的環境工作，絕緣樹脂不開裂。無金屬外殼，抗各種化學品腐蝕，在有迷流的環境中工作，不會發生外殼電腐蝕的現象。優良的耐水性能，可長期水中工作，可在電纜溝內使用，也可埋地敷設 耐火性，可在950-1000°C的火焰中工作90min以上，保持線路不中斷。

產品特點：

1、采用“三明治"密封結構，一般防護等級為IP54。
2、母線系統能承受3750V的工頻耐壓，歷時1min無擊穿和閃絡現象。
3、母線系統在長期接通額定電流工作時，其溫升不超過：連接端子：60K，金屬外殼：30K，槽內絕緣件表面：40K。
4、母線槽系統在火災發生后，燃燒溫度上升到960攝氏度時，仍然能夠維持正常運行。

5、采用合理的“三明治"相線緊密疊壓結構設計，母線槽外形緊湊，體積小，母線系統具有阻抗低、電壓降低、動熱穩定性好的優點。

應用： 一般建筑都會為封閉式母線槽設計安裝空間(豎井)，每個樓層均設一個或多個插接開關箱，再由插接開關箱向各用電設備及回路以電纜、電線方式送出電源。設計時應注意以下幾點：為了保證供電線路的連續性應考慮采用雙回路形式，并盡可能使兩回路有間隔；在選擇封閉式母線槽規格時，導體截面應盡量大一些，以保證具有足夠的剩余容量；要多設插接口，但要考慮到操作高度和動力饋線路徑，因?yàn)榇怪辈贾玫姆忾]式母線槽插口過多會使每層上面的插接箱高度過高，防水母線槽操作和檢修都不方便；母線槽涉及到電能的損耗，電壓降對設備影響以及存在隱患等問題。所以對母線槽質量管控是非常重要的。 目前大部分項目只有三相四線或三相五線的電流，有些項目增加了IP防護等級，在設計造型時盡可能把一些重要的技術明確需寫在圖紙上，以防止后面因技術參數在工程結算中造成難度以及減少隱患。

絕緣隔板組包括有兩塊絕緣外隔板和多塊內隔板，在兩塊絕緣外隔板間平 行設有多塊絕緣內隔板，在兩塊接頭側連板、絕緣隔板組上均設有一個絕緣螺

栓固定孔，絕緣螺栓為絕緣定扭矩螺栓，所述的絕緣定扭矩螺栓穿過接頭側連 板、絕緣外隔板和多塊內隔板上的螺栓固定孔并在兩接頭側連板上絕緣固定，

在接頭側連板與絕緣外隔板間、絕緣外隔板和絕緣內隔板間、以及絕緣內隔板 與絕緣內隔板間設有絕緣套絕緣連接，絕緣套在對應位置處的定扭矩螺栓桿上。

本實用新型的長處是絕緣隔板整體擠壓成型只有原來的65％，定扭矩螺栓，提 高了工作效率，只有中間有螺栓孔的絕緣隔板，進步了安全性。

母線安裝規則:搬運和儲存槽;母線不得懸掛和捆綁裸鋼絲繩，和母線不得任意堆放和拖在地上.沒有其他的工作應在殼體進行，和多點升降叉車將用于光滑鏟不損壞母線槽.母線應堆放在倉庫，干燥、清潔、無腐蝕性氣體.在公共汽車的頂部和底部之間，軟包裝應該放在頂部和底部之間，并妥善保管.

檢查有沒有臟東西進入密集型母線槽內及有沒有滲漏問題。發覺難題要即時處理，懷化防水母線槽，沒留一切安全隱患。如發覺有盡緣熱擊穿問題，應按段撤銷母線槽或用耐壓測試儀按段檢查，找到常見故障點更****的密集型母線槽或再次開展捆扎。

室外防水：

  母線槽安裝在室外時，就須要思考母線槽的防水。在運用中進水，必然導致絕緣下降，長時間運轉會形成短路，焚毀母線槽，在這種情況下要采納防護辦法。

就是電器設備多的環境下，都是比較適合用照明母線槽，那么什么是照明母線槽母線槽外殼采用軌道式鋁合金型材，裝配簡單快捷，外形美觀。所有電流等級母線槽采用同一規格外殼，連接處采用標準連接端子，鋼制母線槽，通用性好。

1.利用絕緣件支承并隔開絕緣導線，用電安全可靠。采用通用的兩孔，三孔插座，引出分支電源方便，快捷。插座設置有利于三相負載均衡。提供各種現場安裝方法，用戶可根據需要靈活使用。護外殼、導電排、絕緣材料及有關附件組成的母線系統。

2.它可制成每隔一段距離設有插接分線盒的插接型封閉母線槽，也可制成中間不帶分線盒的饋電型封閉母線槽。在高層建筑的供電系統中，動力和照明線路往往分開設置，母線槽作為供電主干線在電氣豎井內沿墻垂直安裝一趟或多趟。

通過分析母線槽在交流系統中的成功應用案例，運營商在直流供電系統中選用密集型絕緣母線槽作為電能的傳輸介質，可以將電能更可靠、安全地輸送到負載側。

產品參數：

1、能保證在額定電流及110%的額定電壓下長期正常工作。
2、防護等級為IP40。
3、在周?chē)�空氣溫度�?0±5攝氏度，相對濕度為50-70%的常態下，其每節的絕緣電阻不低于20歐姆。
4、母線系統能承受3750V的工頻耐壓，歷時1min無擊穿和閃絡現象。
5、母線系統在長期接通額定電流工作時，其溫升不超過：連接端子：60k，金屬外殼：30k，槽內絕緣件表面：40k。

6、插接箱與母線槽的拔插次數不少于200次。

母線槽如何安裝知道母線槽

1、整個干線系統由多段母線槽單元（按照相應的出廠編號）插接組裝而成：每?jī)啥文妇�槽插接安裝完畢后，兩蓋板端頭之間的距離為200mm。

2、將兩段母線槽兩端相互插入后，密集型銅母線槽價格，穿入絕緣螺栓，墊入碗形墊片，用力矩扳手將螺栓擰緊，然后裝上接頭蓋板，扭緊接頭螺栓。緊固后的檢驗要求用0.01mm塞尺檢查，應插不進去為宜。

3、母線槽始終端母線插入各自相應出廠編號的始端箱及終端箱內，用塵板將與其上表面固定即可。

主線單元、饋線單元、接續單元和變徑單元、膨脹單元、各種折彎單元等。主線單元：主線單元分爲主線單元（即無分界線）和銜接單元的主線單元。具有相反電流電平的兩個主線路單元具有相反的基本結構和外部尺寸，便于銜接兩條主線。

進料單元：進料單元包括進線裝置、送料箱、中間送料裝置等。進線單元：將機組進線并進箱，構成一套殘缺的母線槽和電纜銜接部分，進入線路單元，并可直接銜接到配電柜或變壓器上，耐火母線槽，作爲母線母線的輸入或輸出端。

 是無金屬外殼母線槽，防水母線槽采用特殊配方的復合樹脂和定量特選的混合材料相混合制成高性能的絕緣材料，將銅母線直接澆注密封。不存在空氣間隙，無煙囪效應，母線毛刺或過載不會引起短路。絕緣材料不含鹵素，阻燃不會釋放出有害體。外殼防護等級IP68，不僅耐水、耐火、耐腐。

運行中處理方案的似定

(1)缺陷未處理前，聯系省中調適當降低5號發電機有功、無功負荷，電氣運行值班員加強巡檢，做好連續測溫工作，安裝一臺臨時排風扇，外部吹風降溫，盡量控制過熱處的溫度。

(2)伸縮節兩端軟接箱外側每側法蘭均有24顆固定螺栓，保山母線槽廠，擬在每對螺栓間逐一加裝連接小鋁排，以期對內藏式跨接鋁排實施分流，從而降低發熱。

母線安裝規則:搬運和儲存槽;母線不得懸掛和捆綁裸鋼絲繩，和母線不得任意堆放和拖在地上.沒有其他的工作應在殼體進行，和多點升降叉車將用于光滑鏟不損壞母線槽.母線應堆放在倉庫，干燥、清潔、無腐蝕性氣體.在公共汽車的頂部和底部之間，軟包裝應該放在頂部和底部之間，并妥善保管.
