CFW-2200A插接式母線槽

CFW-2200A插接式母線槽結構特點

  1、母線槽采用對接式安裝方式，使得母線槽在安裝過程中顯得非常便捷、靈活、大大節約了安裝時間。

  2、母線槽采用分離空氣絕緣式，改善了母線槽的散熱性，降低了阻抗；內部絕緣件采用高強度的環氧樹脂，提高了母線槽的抗動和熱穩定的能力。

  3、所有電流等級的母線槽均采用統一的蓋板，標準化程度高、互換能力強、變?nèi)萁涌诜奖恪?/span>

  4、母線槽通過插接箱分流，可免遭電纜剝皮，連接不安全之苦惱。如你的產品、設備更換，將母線重新組合安裝，母線插口分支始終可達到你所需的位置。故使用母線槽配電可令你終身滿意。適用于交流三相四線、三相五線制，頻率50～60Hz，額定電壓至660V，額定工作電流250～6000A的供配電系統，承擔配電任務，用于低壓配電屏與大、中型負載的連接，主要應用于現代化的車間、廠房和高層建筑。

1、整體式鋁合金側板結構，將導體整體包裹在金屬側板內，阻止了水汽的滲透和有害微塵的侵入，使母線整體的防護等級達到****的IP54防護；密集母線槽等級
 2、特殊的鋁質外殼，形成無磁性扼流圈，可消減大電流母線相間渦流的傳遞、減少主母排諧波電流的通過，降低上述原因引起的發熱現象、降低長距離輸電的電壓降，顯著增強母排載流能力；
 3、整體緊密接觸導體的鋁質側板結構，可以從側板、蓋板等多立面直接傳輸、散發熱量，改善母線系統的散熱能力，提高載流量；
 4、在外殼范圍內構成了整體式接地系統，用戶可以選用此具有>50%相線容量的整體鋁質外殼作為接地導體，在發生大容量接地短路故障時，短路電流可先經過大截面的鋁質金屬外殼作****傳輸，保護整條母線槽系統的安全運行和操作者的安全。

插接母線槽安裝：按照母線槽排列圖，將各節母線槽，插接開關箱，插接式母線槽進線箱運至各安裝地點。安裝前應逐節搖測母線槽的絕緣電阻，電阻值不得小于20MΩ。母線槽槽，固定距離不得大于2.5m，水平敷設距地高度不應小于2.2m。各段母線槽槽的外殼連接應是可拆的，外殼間有跨接地線。兩端應可靠接地。母線槽槽的端頭應裝封閉罩。按母線槽排列圖，從起始端（或電氣豎井入口處）開始向上，向前安裝。

CFW-2200A插接式母線槽母線槽特點

母線槽特點是具有系列配套、商品性生產、體積小、容量大、設計施工周期短、裝拆方便、不會燃燒、安全可靠、使用壽命長。母線槽產品適用于交流50Hz，插接式母線槽額定電壓380V，額定電流250A-6300A的三相四線，插接式母線槽三相五線制供配電系統工程中。

插接式母線槽一般都是在室內，母線槽，地下室，辦公商住都能用到，如果室外的母線槽在使用中進水，就會引起絕緣降低，低壓插接式母線槽，長期運行會造成短路，因此對于可能造成母線槽進水的安裝方式要采取必要防護措施。我公司會根據客戶的需求，母線槽的使用環境，為客戶定制安裝適合的母線槽供配電系統。

由于母線槽是用銅排或鋁作為導電體，電流容量很大而且電氣和機械性能好，另外用金屬槽作為外殼，所以具有不燃燒，安全可靠性高，且使用壽命長，與傳統的配電或比較，設備所占面積顯著減少，并且外觀美觀，對于大型建筑物的施工和配電非常有利，概括起來母線槽具有下列特點:

1、電流容量可以很大；

2、電壓降很��；

3、短路負載能力強；

4、可靠性高，使用壽命長；

5、安全性高；

6、配電系統的設備增加或變更隨意自如；

7、外形尺寸小；

8、重量輕，操作容易；

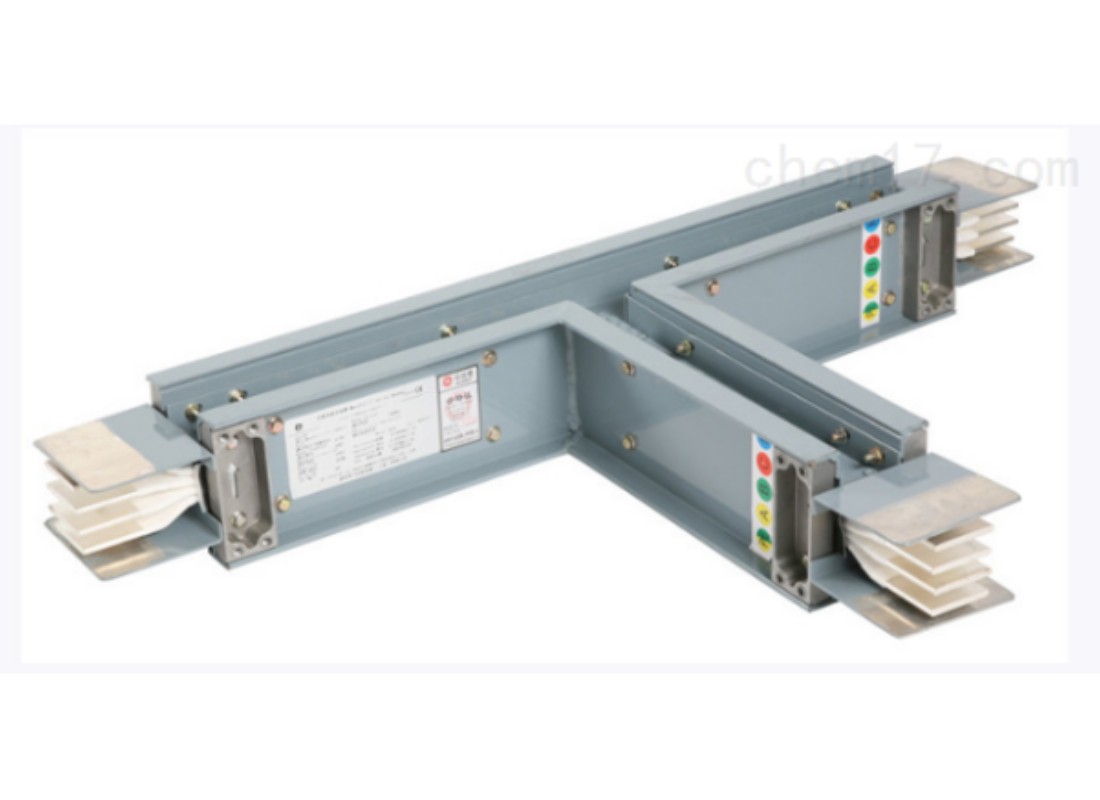

9、連接非常簡單(如同連接用水管道一般，一節節通過三通、彎頭等接頭使連接成一個系統)如下圖；

10、施工和檢查簡單；

11、具有現代的美觀。

適用于各電力輸送干線，有高壓母線槽和低壓母線槽兩類。高層建筑、工業廠房、機場、碼頭、地鐵、綜合建筑工程等的變壓器至配電柜，以及配電柜至車間及樓層的電力輸送。

具有高絕緣、耐電弧、阻燃的高強度絕緣板做銜接附件，用帶有絕緣套管的螺栓緊固。按標準要求，為滿意母線的搭接面積，螺栓孔與螺栓之間縫隙較小，因為母線槽螺栓增加了絕緣套管，使縫隙更為狹隘。因而兩段母線槽主母排銜接時，兩段母線軸線要嚴厲保持在一條中心線上，并使兩段母線槽的母排及絕緣板的螺栓孔*對齊，穿上螺栓上緊時，每個螺栓要順次用力均勻。此意圖是為防止螺栓上的絕緣套管在設備過程中防止遭到剪切力的效果而導致?lián)p害。筆者在工程施工辦理過程中，發現過幾原因為螺栓絕緣套管受力損害形成母線槽絕緣下降的狀況。接地的銜接選用母線殼體能契合接地要求，但當母線外殼悉數選用噴涂處理時，須用導線將兩段母線槽用接地螺栓銜接。母線槽在設備之前和設備之后應對其進行絕緣查看，并進行比較查看是否因為設備質量問題形成母線槽絕緣下降。
