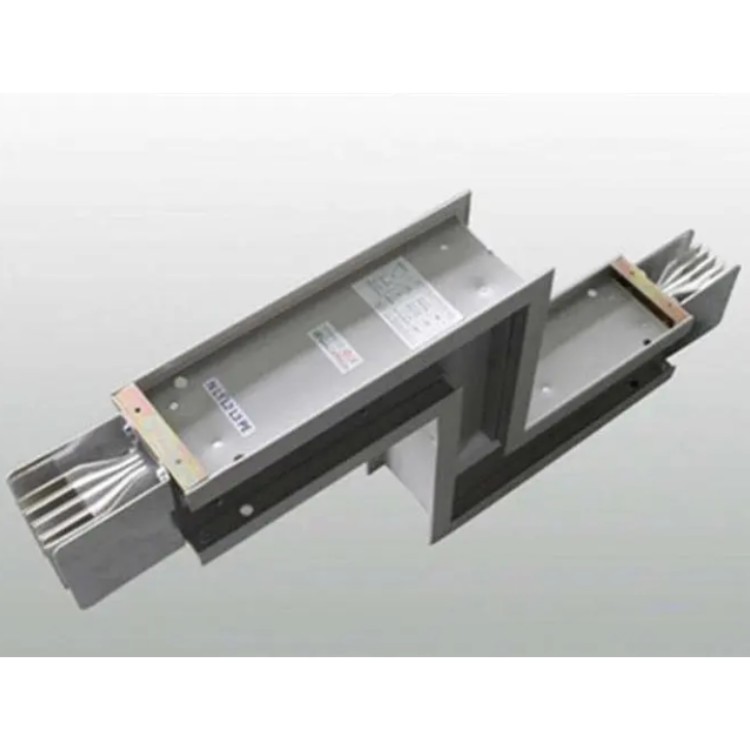

三相四線插接母線槽

三相四線插接母線槽是一種傳輸電流的配電裝置，具體是利用鋁、銅母線柱制作的一種封閉的金屬槽裝置，用來匯集和分配電力的載體，所以又稱匯流母線槽。母線槽按照不同的絕緣方式可以分為高強度插接母線槽、密集絕緣插接母線槽以及空氣式插接母線槽三種形式;根據母線槽的結構以及用途的差異又可以分為空氣絕緣、空氣附加絕緣、密集絕緣、耐火、樹脂絕緣以及滑觸式母線槽;按照母線槽外殼的制作材料又可以分為鋼外殼、鋁合金外殼以及鋼鋁混合外殼母線槽。它與傳統電纜以及輸電導線相比較而言，由于其體積小、容量人以及裝拆快捷等特點在進行人規模的電流輸送時有著非常明顯的技術優勢，并且母線槽中使用了高質量的絕緣材料，提高了供配電系統的安全性、可靠性的同時也延民了母線槽的使用壽命。

         1、母線槽分接方便：所謂插接式母線槽，就是它利用插接的方式把主干線的電源分接到支線去，因此分接十分方便。預制分支電纜其缺點是要向工廠定制；其分支連接方式采用開口的“C”型抱箍，時間一久，能否保證緊箍力？加上每一個分支頭的價格不菲，因此預制分支電纜至今應用面仍不廣。任何一個樓面需要切斷電源，母線槽無須斷電，只要在空載的情況下，取下母線槽的插接箱即可。

       2、母線槽過載能力強：母線槽過載能力強，取決于它用的絕緣材料工作溫度高，母線槽用的絕緣材料過支采用工作溫度為105℃的材料，現已開發出工作溫度為140℃以上的輻射交聯阻燃纏繞帶（PER）和輻射交聯聚烴熱收縮管。而電纜所用的絕緣材料常期工作溫度一般為95℃和105℃，因此母線槽的過載能力遠遠大于電纜。

       3、其原因是電纜過載引起的；寶鋼三只轉爐停產，也是電纜失火引起。普通電纜的絕緣層和外皮會燃燒，阻燃電纜在火焰下也會燃燒，只有在火焰離開后才不燃燒，耐火電纜不會燃燒，但價格昂貴，只有消防等不準停電的電源才用耐火電纜。母線槽外殼是鋼制的，不會燃燒，即使銅排的絕緣材料發生燃燒，火苗也不會竄到母線槽外面。

1)全體式鋁合金側板結構，將導體全體包裹在金屬側板內，徹?fù)狭怂�汽的浸透和有害微塵的侵入，使母線全體的防護等級到達IP54；

2)特別的鋁質外殼，構成無磁性扼流圈，可消減大電流母線相間渦流的傳遞、削減主母排諧波電流的通過，下降上述原因引起的發熱現象、下降長距離輸電的電壓降，明顯增強母排的載流才能；
3)全體嚴密觸摸導體的鋁質側板結構，能夠從側板、蓋板等多立面直接傳輸、發出熱量，改進母線體系的散熱才能，進步載流量；

4)在外殼范圍內構成了全體式接地體系，用戶能夠選用此具有>50％相線容量的全體鋁質外殼作為接地導體，在發作大容量接地短路毛病時，短路電流可先通過大截面的鋁質金屬外殼作有用傳輸，維護整條母線槽體系的安全運轉和操作者的安全。

（1）母線槽檢修后，送電前應當檢查母線上所有檢修過的母線隔離開關都在斷開位置，防止其他設備誤充電。

（2）待母線檢修工作結束，雙母線接線恢復固定連接方式時，密集型母線槽，經母聯開關向另一條母線充電，應使用母線充電保護，高低壓密集型母線槽，充電良好后應當解除充電保護連接片，然后進行倒母線操作，恢復固定連接方式。

母線槽就是采用高導電率的銅，鋁制材料制成，用以傳輸電能，是一款具有匯集和分配電工電能的產品。

母線槽的外殼組裝分螺栓裝配、手工鉚接、自動化鉚接。螺栓裝配成型的母線隨著運行時的不斷震動和運行時間的加長，螺栓難免有松動的，易出現因螺栓脫落造成短路事故的發生；手工鉚接避免了螺栓松動引起的故障，而且使得母線外殼電氣連續性更好，但因?yàn)槭鞘止げ僮�，難免有產品質量參差不齊，而且效率低下；自動化鉚接由于是流水線裝配，相對手工鉚接其工藝水準又更進一步，做到了所有產品裝配質量統一化，而且大大提高了生產效率。

三相四線插接母線槽運用“Y”型防水性接頭，銜接牢靠便利。

1、在交換機房安裝一架或兩架大容量直流分屏，直流分屏內設置大回路輸出；

2、在電力機房直流供電系統中安裝一架母聯屏，其功能為母線輸出，其柜體內不設置輸出回路；

3、采用封閉式母線槽將直流分屏與母聯屏連接；

4、交換機房的直流列頭柜取電均引自本機房內的直流分屏。

其防潮、散熱效果較差。在防潮方面，母線在施工時，容易受潮及滲水，造成相間絕緣電阻下降。母線的散熱主要靠外殼，由于線與線之間緊湊排列安裝，L2、L3相熱能散發緩慢，形成母線槽溫升偏高。密集絕緣插接母線槽受外殼板材限制，只能生產不大于3m的水平段。由于母線相間氣隙小，母線通過大電流時，產生強大的電動力，使磁振蕩頻率形成疊加狀態，造成過大的噪聲。插接式母線槽屬樹干式系統，具有體積小、結構緊湊、運行可靠、傳輸電流大、便于分接饋電、維護方便、能耗小、動熱穩定性好等優點，在高層建筑中得到廣泛應用。
