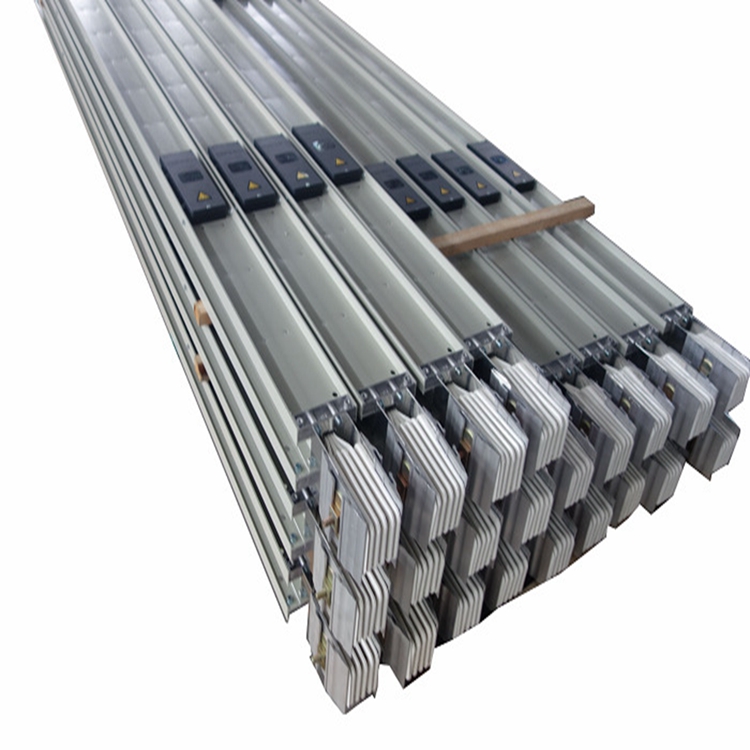

低壓絕緣插接母線槽

低壓絕緣插接母線槽所謂普通母線槽，就是通過合理、安全的結構，將幾根導體包裹在金屬外殼內，組成一個整體的具有電氣連續性的輸配電系統。普通母線槽一般分為密集絕緣型和空氣絕緣型兩種�？諝饨^緣型結構簡單、輸送電流大;密集絕緣型結構緊湊、散熱能力好。它們都有過載能力強、分接方便、占用空間小等特點。

本身與電纜比較，插接式母線槽價格貴一些，但是與包含配線用的各種附件及整個電力系統相比較使用母線槽可以使建設費用就便宜多了(請看簡圖)，特別是電流容量大的情況下，插接式母線槽生產廠家，這種情況就更加明顯了。隨著現代化工程設施和裝備的涌現，各行各業的用電量迅增，尤其是眾多的高層建筑和大型廠房車間的出現，作為輸電導線的傳統電纜在大電流輸送系統中已不能滿足要求，多路電纜的并聯使用給現場安裝施工連接帶來了諸多不便。插接式母線槽作為一種新型配電導線應運而生

 1、整體式鋁合金側板結構，將導體整體包裹在金屬側板內，阻止了水汽的滲透和有害微塵的侵入，使母線整體的防護等級達到****的IP54防護；密集母線槽等級
 2、特殊的鋁質外殼，形成無磁性扼流圈，可消減大電流母線相間渦流的傳遞、減少主母排諧波電流的通過，降低上述原因引起的發熱現象、降低長距離輸電的電壓降，顯著增強母排載流能力；
 3、整體緊密接觸導體的鋁質側板結構，可以從側板、蓋板等多立面直接傳輸、散發熱量，改善母線系統的散熱能力，提高載流量；
 4、在外殼范圍內構成了整體式接地系統，用戶可以選用此具有>50%相線容量的整體鋁質外殼作為接地導體，在發生大容量接地短路故障時，短路電流可先經過大截面的鋁質金屬外殼作****傳輸，保護整條母線槽系統的安全運行和操作者的安全。

        1、母線槽分接方便：所謂插接式母線槽，就是它利用插接的方式把主干線的電源分接到支線去，因此分接十分方便。預制分支電纜其缺點是要向工廠定制；其分支連接方式采用開口的“C”型抱箍，時間一久，能否保證緊箍力？加上每一個分支頭的價格不菲，因此預制分支電纜至今應用面仍不廣。任何一個樓面需要切斷電源，母線槽無須斷電，只要在空載的情況下，取下母線槽的插接箱即可。

       2、母線槽過載能力強：母線槽過載能力強，取決于它用的絕緣材料工作溫度高，母線槽用的絕緣材料過支采用工作溫度為105℃的材料，現已開發出工作溫度為140℃以上的輻射交聯阻燃纏繞帶（PER）和輻射交聯聚烴熱收縮管。而電纜所用的絕緣材料常期工作溫度一般為95℃和105℃，因此母線槽的過載能力遠遠大于電纜。

       3、其原因是電纜過載引起的；也是電纜失火引起。普通電纜的絕緣層和外皮會燃燒，阻燃電纜在火焰下也會燃燒，只有在火焰離開后才不燃燒，耐火電纜不會燃燒，但價格昂貴，只有消防等不準停電的電源才用耐火電纜。母線槽外殼是鋼制的，不會燃燒，即使銅排的絕緣材料發生燃燒，火苗也不會竄到母線槽外面。

低壓絕緣插接母線槽具有高絕緣、耐電弧、阻燃的高強度絕緣板做銜接附件，用帶有絕緣套管的螺栓緊固。按標準要求，為滿意母線的搭接面積，螺栓孔與螺栓之間縫隙較小，因?yàn)槟妇�槽螺栓增加了絕緣套管，使縫隙更為狹隘。因而兩段母線槽主母排銜接時，兩段母線軸線要嚴厲保持在一條中心線上，并使兩段母線槽的母排及絕緣板的螺栓孔對齊，穿上螺栓上緊時，每個螺栓要順次用力均勻。此意圖是為防止螺栓上的絕緣套管在設備過程中防止遭到剪切力的效果而導致?lián)p害。筆者在工程施工辦理過程中，發現過幾原因?yàn)槁菟ń^緣套管受力損害形成母線槽絕緣下降的狀況。接地的銜接選用母線殼體能契合接地要求，但當母線外殼悉數選用噴涂處理時，須用導線將兩段母線槽用接地螺栓銜接。母線槽在設備之前和設備之后應對其進行絕緣查看，并進行比較查看是否因?yàn)樵O(shè)備質量問題形成母線槽絕緣下降。

■ 雙金屬插腳結構，表面鍍銀處理，確保持久的接觸壓力和較低的接觸電阻
■ 配備了安全連鎖機構，插接箱未安裝到位時，無法合閘，能夠****避免插接箱帶負荷插拔
■ 防錯相設計，確保插接箱插拔無誤
■ 插接箱的所有帶電部件均進行了****的電氣隔離，插接箱安裝時，其地線先于相線與母線槽系統接通，插接箱拆卸時，地線^后斷開

單螺栓連接器

■ 摒棄了傳統的設計，采用了單螺栓夾緊機構，安裝快捷、可靠，安裝速度較傳統連接器快一倍

■ 采用了雙頭定扭矩螺栓，確保了連接所需的壓力；配以特制的碟形彈簧，確保了連接接觸面間的持久壓力

■ 可單獨配置有溫度指示模塊，確保在系統故障、溫升過高時可以提醒檢修

■ 連接母排截面是母線槽系統母排截面的1.2倍以上，接觸面為雙面搭接，****降低了接觸電阻

■ 絕緣隔板的邊緣增加了凹凸溝槽，增大了爬電距離
