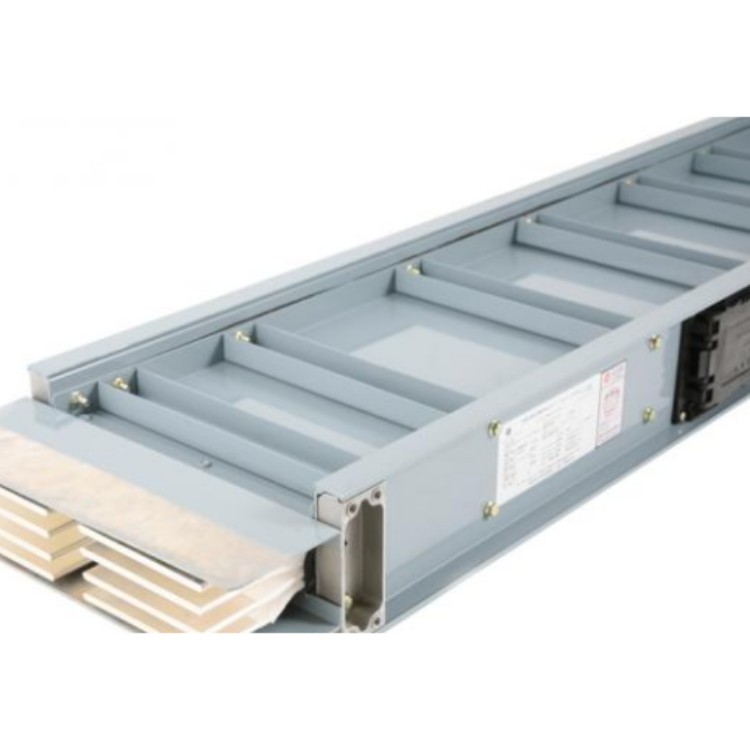

900A/5P封閉式母線槽

900A/5P封閉式母線槽整體接地技術

傳統的保護地線PE線放置在母線槽內一側，由于電磁感應在保護地線上感應的故障電流經實測比理計算還要高出50%，同時三相導電排距PE間距不等，電感也不等，線路較長時，在故障電流下，三相嚴重不平衡。采用導電性能良好的非磁性材料鋁合金外殼做保護地線，包圍在導電排四周，由于它盡可能的靠近三相母排，可做到電抗至小，且保護地線與三相母排距離相等，電抗相同。這樣無論是短時還是持續相對地短路故障，這種接地方式都比單獨設置PE排好

母線槽被用于電力、化工、冶金、工礦企業和機場、車站、大型商場、體育館、展覽館、博物館和高層房產建筑等輸配電系統、大電流場所。電流等級有400A-6300A不等，產品外殼選用鋁合金材料擠壓成形，側板成型于散熱片形式設計組合而成。母線槽導體ABCN相間絕緣材料選用美國杜邦聚酯基膜，能達到、高壓作用，利用鋁外殼截面積比相線截面積大幾倍的優勢做保護導體，可以長期工作在130°C以下的環境場所中,外殼兼用接地PE線，接地效果更加理想，更加可靠，母線槽外殼鋁合金屬于非導磁金屬，因此電感量少，功耗隨其減少，同時，克服了鐵外殼的大噪音。鋁外殼均勻包在相線的四周，與各相盡量靠近且距離相等，故電抗相小，克服了傳統接地方式在線路較長時引起的三相不平衡及壓降較大的缺點。采用導體緊密貼合，間距小，電抗小，散熱好，溫升低，熱穩定性好，載流量大，節能效果優良。產品出廠耐壓測試達到3750V以上，確保質量符合GB標準。全封閉式的結構防護等級能達到IP65標準，適應任何惡劣環境場所使用，母線槽導體密集于鋁殼之中，有防腐、防潮、防塵、防火的特性，外形美觀，重量較輕，鋼度性好占用空間體積小，解決了傳統母線槽的不足，因此能保證達到可靠的運行。

母線槽外殼的組裝采用進口金屬無孔鉚接設備，強度高，密封效果好，密集型母線槽，提高了外殼的防護等級，密集型母線槽 安裝，防護等級可達IP54，母線槽蓋板與側板組裝后整體性好，電氣連接性能優。當系統出現高容量短路故障時，外殼具接地用途，使系統直接與大地相同。

具有體積小、結構緊湊、傳輸電流大、維護方便等優點�？傊�就是工礦、企事業和高屋建筑中供配電設備，起到輸送的作用，其電壓至400V，額定工作電流為250～6300A�？傮w來說,密集型母線槽就是取代了傳統供電電纜的用途,以前使用電纜的輸電場所,都可以使用母線槽替代，比如現在很多的老廠房輸電改造都會選擇使用密集型母線槽。

適用于額定工作電壓660V及以下，頻率為50Hz(或變?nèi)萘抗?jié)60Hz)、額定電流從60A～5000A的三相三線、三相四線和三相五線系列中的供配電系統，封閉式母線槽產品具有體積小、輸送電流大、安全可靠、安裝靈活、配電施工與基建施工互不干擾、設計合理、規格齊全等優點，F(xiàn)M系列低壓母線槽是現代大、中型企業，高層建筑、引進工作程、實驗基地等場所較理想的供電設備。

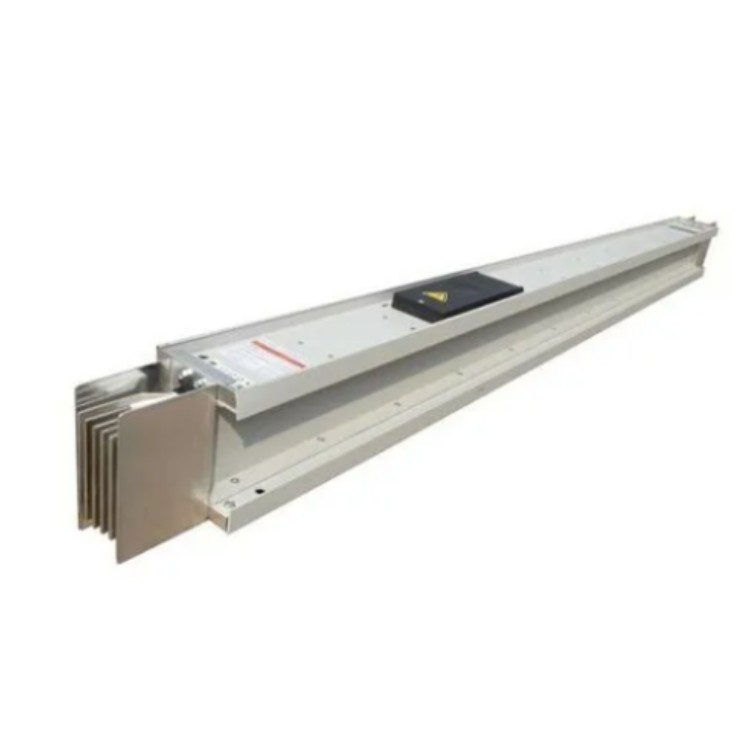

900A/5P封閉式母線槽

結構特點:

1、該系列封閉母線槽具有優良的抗短路性能，由于具有鋁(或弱磁鋼板)外殼的保護，能夠****地減弱渦流或環流引起的結構發熱，降低封閉母線外殼溫度，減小電能損耗，提高載流量，減輕電動力。

2、該系列封閉母線槽結構先進，安裝維修孔可任意設置于封閉母線的上部或下部，對于大電流戶內封閉母線在殼體的兩側及下部設有通風百頁窗，來加強散熱，降低溫升。

3、采用雙重絕緣及殼體多點連接接地，使維護工作量明顯減小，安全性能得到顯著提高。

4、采用波紋管伸縮節，安裝簡單，可實現水平、垂直方向兩個自由度的調節，不僅能滿足不同溫降及熱脹冷縮引起的伸縮要求，還可以對由于基礎沉降所引起的誤差進行補償，解決了傳統滑板式伸縮裝置的防護等級差，安裝麻煩，運行不可靠的缺點

導電封閉式母線外殼的表面處理是一項很重要的工作，它包括酸洗、磷化、烘干、噴粉、固化等工藝過程。采用聚酯環氧粉末噴涂的外殼，其表面附著力強保持時間久，并能起到絕緣作用。

(1)導電銅排--由純銅排組成，導電銅排接頭的表面應均勻鍍錫或鍍銀。

(2)絕緣材料--由聚四氟乙烯、聚碳酸高強絕緣塑料塊組成。

(3)固定螺栓、絕緣套管、蓋板，如圖1所示。

該系列母線槽結構先進，安裝維修孔可任意設1于母槽的上部或下部，對于大電流戶內母線檐在殼體的兩倆及下部設有通風百頁窗.來加強敗熱，降低 溫升。母線槽在戶內低壓的電力輸送干線工程項目中已越來越多地代替了電線電纜。

1.性能方面

母線采用銅排或者鋁排，其電流密度大，封閉式母線槽 規格，電阻小，集膚效應小，無須降容使用。****損耗小，終節約用戶的投資。

2.安全性

母線槽的金屬封閉外殼能夠保護母線免受機械損傷或動物傷害，在配電系統中采用插入單元的安裝很安全，外殼可以作為整體接地，封閉式母線槽 生產，接地非常的可靠。

3.安裝方面 母線由許多段組成，每一段長度既短且輕。因此，安裝時只需要少數幾人就能迅速完成。母線有許多標準的零件及庫存，可以快速出貨節約現場工作時間。其緊密的“三明治”結構能夠減少電氣空間，從而騰出更多的空間作為商業用途，如出租或作為公共場所。

其次是支吊架的安裝，任何封閉、插接母線支、吊架安裝均應位置準確、橫平豎直、固定牢靠，成排安裝時應排列整齊、間距均勻。固定支架螺栓應加平墊和彈簧墊圈固定，絲扣外露2～4扣。

① 支架膨脹螺栓的固定，安裝在建筑物上的支架應改要根據母線路徑的走向來測量出準確的支架位置，在已經鉆好的孔上線固定好支架的膨脹螺栓。要注意的是鉆的孔徑與套管外徑差值不要超過1mm。

② 一字形角鋼支架安裝，一字型支架適用于母線在墻上水平安裝，支架采用預埋的方法埋設在墻體內，角鋼支架埋設****為120mm和150mm，角鋼外露長度在母線直立式安裝時為母線寬度加140mm，當母線側臥式安裝時為母線高度加160mm

修理維護

1、高壓母線槽長期運行時至少每年定期檢修一次。

2、檢查總的負載電流不得超過設計電流和主母線槽的額定電流。

3、高壓母線槽檢修前需對母線槽系統進行停電檢查！切斷母線槽所有電源！并用萬用電表測量導電體有無電壓，確認母線槽系統未帶電方可例行檢修。防止高電壓對操作人員構成身體傷害甚至死亡的嚴重事故！

4、高壓母線槽運行中，應不間斷查看整條系統的四周是否存在滲漏、噴水、潛在潮氣源，是否存在對系統構成威脅的重物，以及對母線槽系統溫升構成影響的熱源，檢查有無異物進入母線槽內部。檢查母線槽系統零部件有無缺損、銹蝕現象、支架彈簧是否有合適的彈力，發現問題后立即更換。

 5、高壓母線槽長期運行時每年定期檢測一次接頭溫升，接頭溫升按照GB7251標準不超過70K為合格（環境溫度為40℃）。檢查所有母線槽接頭連接螺栓及導電體接觸部分是否有松動現象。防止因松動產生的阻值增高而使接頭產熱現象。檢查絕緣材料是否有老化現象。導電部分是否有熔化變形現象。如發現有相間接地、絕緣擊穿現象，應分段拆除并用耐壓測試儀分段檢查，找出故障，或重新更換母線槽，或重新進行絕緣包覆處理。檢查母線槽系統的插接箱插腳與母排接觸是否良好。

母線系統的九大優勢

1、 滿足負載要求， 規格，100A-6300A

2、 防腐、防潮、防塵、防水的四防功能，防護等級高達IP65

3、 無磁外殼設計、杜絕磁渦干擾

4、 亞字形結構是更薄、更好的結構

5、 母線槽可以形成360度保護

6、 雙重接地系統，密集型母線槽 作用，屏蔽磁場，用電更加安全

7、兩頁（鉚接）合裝，三明治結構設計，承受較強的機械沖擊

8、 外形采用散熱片設計，低溫升、低消耗

9、可以溫升監控
