多功能母線插接箱

介紹

母線插接箱一種插接箱，在箱體、箱蓋、母線觸頭和分流電路斷路器之間構造有一種具有安全保護功能的機械聯動控制裝置，它包括有:A、手柄操作與插接箱啟閉控制的“滑板-鎖心”扣接式聯鎖機構;B、手柄操作控制斷路器實現分流電路“接通”或“斷開”的連桿式聯動機構;C、手柄操作制約母線觸頭與其插口實現“插接”或“分離”的“活動插腳”式聯動機構。

 多功能母線插接箱作用

所謂母線插接箱，就是它利用插接的方式把主干線母線槽的電源接到支線去，因此分接十分方便。具體點說,在主干線電源上,通過這個插接箱,就可以把電源引出到插接箱內,通過插接箱內的開關元件通斷,把電源再引出到用電設備上.這個插接箱就是一個可以插接在母線槽取電的配電箱.只是這個比配電箱更安全,使用更容易方便。

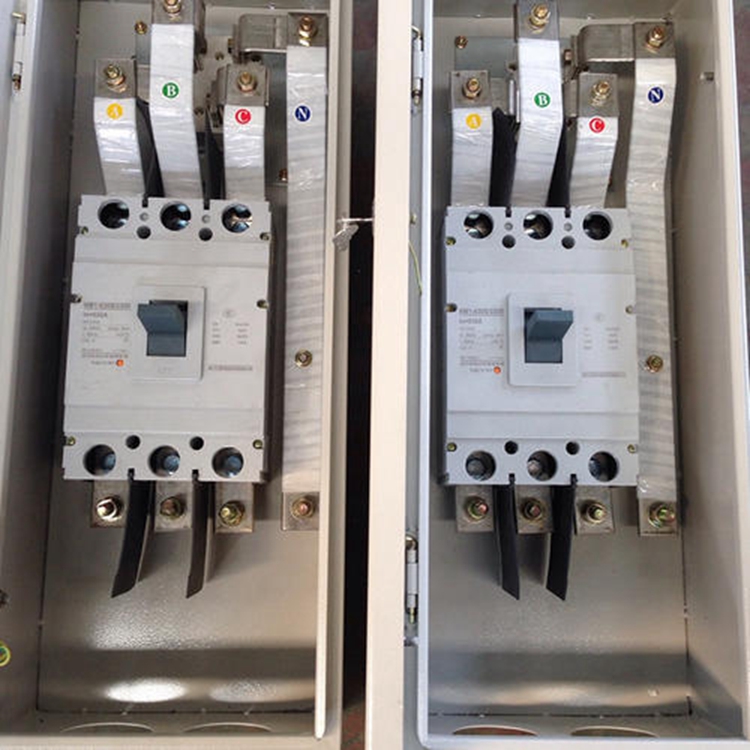

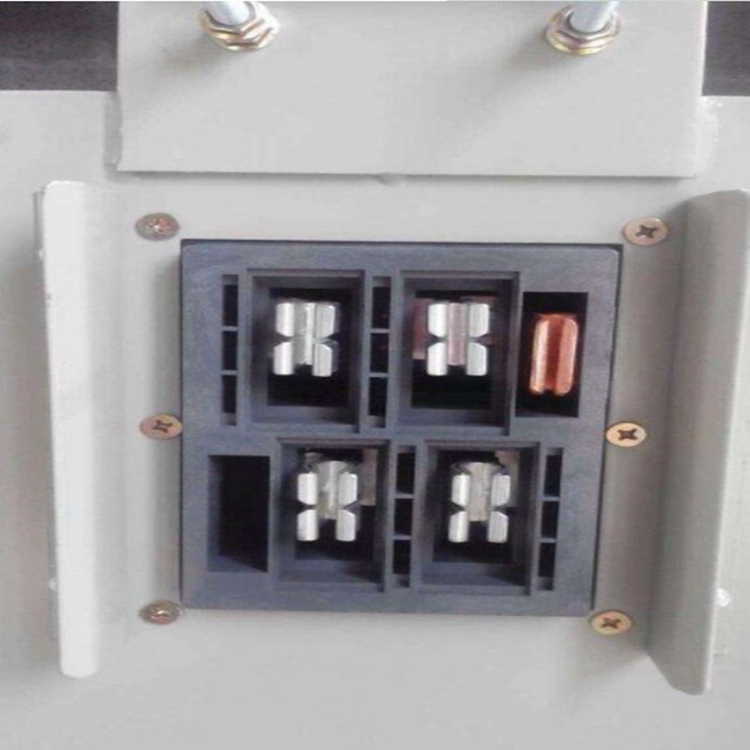

母線插接箱由外殼,空開,插腳組成,它的作用就是一個銅排到電纜的轉換裝置,也是是從母線上輸出電流的裝置.電源從母線槽上,經過插接箱的插腳到箱內的空開上,從空開經過保護器(熔斷器)經過電纜輸送到用電設備.如果不再需要電源的時候,可以直接把插接箱帶電從插接母線槽上拔下來即可.方便靈活。

用于交流三相四線、三相五線制、頻率50~60Hz、額定電壓至660V，母線槽插接箱，額定工作電流250~5000A的供配電系統，承擔配電任務，用于低壓配電屏與大、中型負載的連接，母線樣本，作為大電流的輸電，用于電力變壓器與低壓配電屏以及重型負載的連接。主要應用于現代化的車間、汽車制造廠、電機制造業的電焊線、工業用電爐、廠房和高層建筑等。該系列母線槽適合大跨距安裝且安裝極為方便，結構安全可靠、布線靈活、互換性強。

1）根據制造商訂購商確認的終資料。如原始圖紙、走向圖，母線插接箱，障礙物，預留位置。

2）通常預留孔的大小應大于母線槽外形尺寸50mm -100mm。特殊數據參照?qǐng)D紙要求。

3）母線槽到墻壁和開花板的距離****保證在安裝和維修保養時，封閉式母線槽，有足夠的水平和垂直空間。

4）采取防范措施防止?jié)B漏、灰塵、熱源對母線槽的侵蝕。

5）母線槽安裝吊架的制作：先確定位置，用細線拉好模擬走向，進行安裝支架的固定，母線，注意****確認安裝支架的固定是否牢固，且對建筑物的結構不會產生損傷

多功能母線插接箱

按材料母線可分成鋁母線、銅母線和鋼母線等三種;按外形可分成帶形、槽形、管形和結合軟母線等四種;按裝置形式，帶形母線有每相l(xiāng)片、2片、3片和4片，結合軟母線有2根、3根、10根、14根、18根和36根等。

可在插接箱內安裝3極或4極斷路器對負載進行保護，斷路器可配備西門子3VT或3VL，也可由用戶自行選擇，母線插口插座規格，插接箱通過電纜引出電流給負載進行供電，出線方式靈活，在電纜出線口配置有專門的電纜保護套管，保護管套的直徑可以根據電纜的直徑進行配置.母線無間隙，****實現了高密集，具有低阻抗、散熱性快特點，母線插口插座，且通用性強，適用于不同導體配置系統。

主要應用于現代化的車間、汽車制造廠、電機制造業的電焊線、工業用電爐、廠房和高層建筑等。該系列母線槽適合大跨距安裝且安裝極為方便，五大連池市母線槽，結構安全可靠、布線靈活、互換性強。母線槽是比電纜還要安全可靠的傳導設備，尤其是在一些大型的生產空間等等，電力需用量是非常大的。而母線槽插接箱也是豐富多彩，每個零件都有每個零件不同的作用，然后再經過組裝，就變成了傳導設備母線槽。母線槽的質量有多高就是依靠著配件的質量來提升的，配件的打造是十分的復雜的，光是一個絕緣隔板就是有著很多不同的形狀，分別也都有大的和小的，用在母線槽的各個地方，而母線槽是用來傳導電力的，所以幾乎所有的配件都差不多有著絕緣的要素。

目前大部分項目只有三相四線或三相五線的電流，有些項目增加了IP防護等級，在設計造型時盡可能把一些重要的技術明確需寫在圖紙上，以防止后面因技術參數在工程結算中造成難度以及減少隱患。審核技術內容：①電流規格②防護等級IP ③短路耐受強度ICWKA④普通母線或防火煙漫延母線或耐火母線⑤溫升值⑥導體的截流能力⑦保護電路連續性等.如果以上7項技術數據符合技術要求，基本上對認證的產品可以放心使用了。 生產的質量控制審核，檢驗對于導體的檢驗，母線槽導體是否有測導體電阻率的儀器，有無對母線的耐壓試驗設備，有無對母線槽的截流能力的溫升試驗設備，保護電路連續性的試驗設備，這些設備對生產企業產品出廠的合格率有直接關系。如有這些試驗設備才能確保該企業出廠產品質量保證能提供了****依據。導體的審核及試驗，母線槽導體規格比電工手冊40℃環境溫度載流的能力打了15～20%的折扣，結構散熱較差的母線槽折扣要更大，母線插接箱工程，如對母線槽的載流能力計算有差距時建議要做溫升限值驗證試驗。

1.剪切單元采用通用的雙刀式剪切，插接箱安裝，剪口平整，無毛刺。

2、沖孔單元采用高精度五臂沖孔模架，延長了模具的使用壽命。操作視線更加清晰，南通插接箱，使用更加方便快捷，無需更換模具生產效率明顯高于傳統沖孔單元。

3、掛勾式敞開折彎工位 操作簡單方便 可加工特殊回形 小折彎、壓花、立彎等。

4、折彎單元采用臥式加工，插接箱型號，在加工時更安全方便。

5、機器的三個工作工位可以同時工作，互不影響，大大提高了工作效率。

6、每個加工單元的工作行程均可方便地調節，減少加工輔助時間、提高生產效率。

7、液壓油箱采用厚鋼板焊接，并作了磷化處理，使液壓油長期使用不會變質。

8、液壓膠管采用A型連接方式，母線槽插接箱，即耐用而方便維修。

9、機器上將有腳輪，可以方便的移動

使用條件：

  1、安裝場地海拔高度不超過2000米。

  2、周圍空氣相對溫度不大于90%

  3、周圍介質溫度不高于+40℃，不低于-25℃，在24小時內其平均溫度不超過+35℃

  4、無危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體與塵埃。

  5、沒有雨雪侵襲的地方。（如不能滿足可特殊訂制）直母線單元，母線插口插座，與母線變向節配合，用于將電源接送至用電設備。

安裝

母線槽插接箱安裝前，應打開母線槽插孔處的安全擋板，應先將箱內開關推至OFF斷開檔位置，將插接箱插腳按相序從母線槽插口處插入母線槽內，并保證插入到位。禁止帶電插拔!插接箱安裝后，應將其前后兩處爪型卡板固定于母線槽兩側，并擰緊螺絲。內裝大型開關的插接箱，其垂直安裝時，底部應加裝承重托臂;水平安裝時，應加裝承重包箍。
