電纜母線槽插接柜

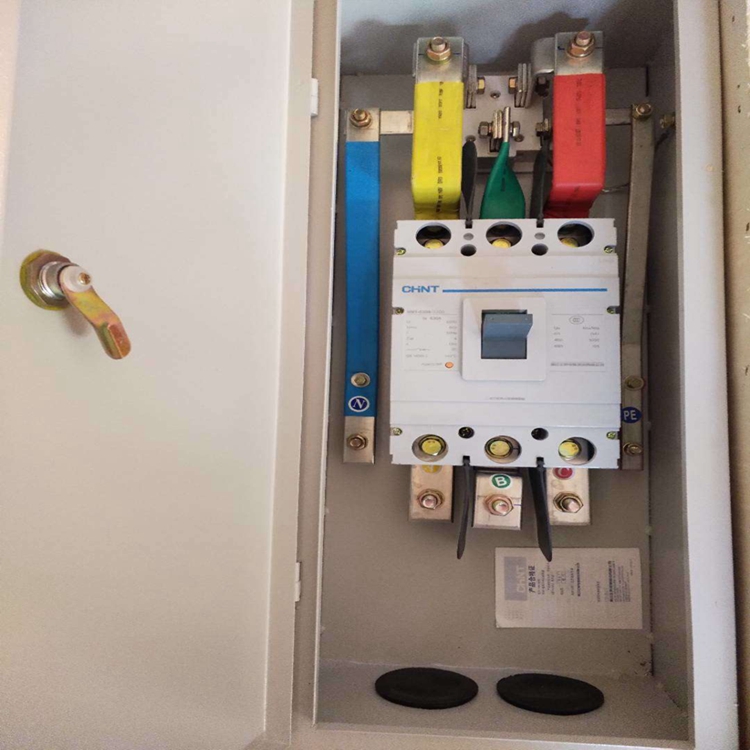

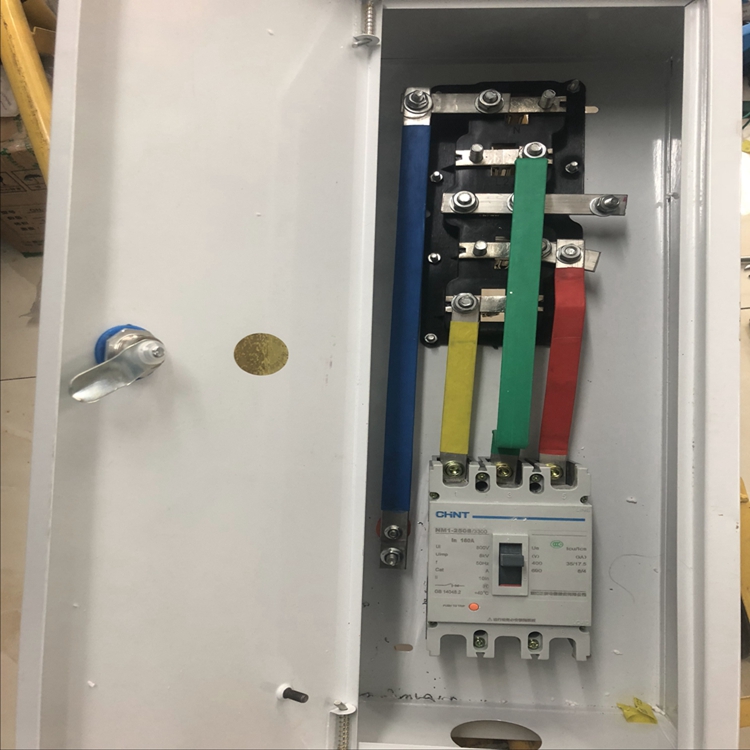

電纜母線槽插接柜廣泛應用在高層建筑中主要的輸電設備，銅母線槽，母線槽可以安裝在強電豎井里，因為密集母線有著體積小、導電性能好等優勢安裝在豎井占用的空間少，豎井里的密集母線可以做成插接母線可根據需要在每個樓層預留出插口，根據每個樓層用電的需求可安裝不同電流的插接箱引出電源，插接箱里面的開關可以自行分閘合閘用電安全方便，絕緣型母線槽，這些事電纜所不能達到的，插接箱里的開關可根據客戶的需求用不同的品牌，為了安全每個插接箱可以單獨帶分勵輔助和消防強切，不同樓層遇到用電問題時開關自動分閘而不會影響主母線的用電。母線槽的類型就不斷的在更新?lián)Q代，那么進來，母線槽的類型已經更新了哪些呢？接下來我們就來詳細了解一些，看看各種母線槽的類型有怎么樣的優缺點。封閉式母線槽安裝時整體結構應橫平豎直，水平符設時距地面安裝高度不小于2.2m，垂直敷設時距地面1.8m以上，母線槽的拐彎處以及與插接箱的連接處應加支架。支架成排安裝時支架成排安裝時應排列整齊間距均勻，支架之間的距離不應大于2m。當母線槽的終端盒、始端盒懸空時應采用支架固定，墻體、頂板上的支架****用兩條膨脹螺栓固定，膨脹螺栓應加平光墊片和彈簧墊片。

母線槽在現在大型的供電建筑中應用廣泛，在很多供電系統中沒有母線槽是很難正常運行的，因為現在的經濟發展越來越好，普通的供電設備已經無法滿足人們對用電量的需求，

但是，從長遠來看，使用母線槽則優越的多。當前，母線槽使用壽命一般在30年至40年，而普通電纜則只有15年左右的使用壽命。母線槽系統只要按照規范安裝和運行，基本上不需要更換部件，只需要對周邊環境例行檢查即可。而電纜則經常會出現接頭老化、絕緣層脫落等現象，需要對某一段電纜進行更換。另外，當今市場上已經有許多實力較大的母線槽廠家推出鋁導體母線槽，且已大規模應用于大型建筑。這類母線槽的采購價格遠比電纜橋架的價格低，但使用性能卻高于電纜。對于*投入資金緊張的用戶，完全可以選用此種母線槽。母線槽應用在大型的供電設備中，可以****的解決供電不足的情況，尤其是在一些大型工廠的生產生活中，使用母線槽是非常有必要的，所以隨著科技的不發展對位對母線槽的應用會越來越廣泛。

母線槽的應用優勢在于，其體積非常的小巧，所以在進行安裝的時候，無論是搬運還是運轉，都非常的便捷。而同時母線槽又有很大的容量，因此供電力是很強的，制作時間也比較短，可以節約出大量的時間，去做其他的事情。

重要的是，母線插接箱母線槽在具有如此多的優勢的同時，還有很好的安全性，這一點是其他產品很難做到的。因此母線槽能夠得到如此廣泛的認可，和其良好的性能優勢是分不開的，如果大家想要了解更多關于母線槽的知識，可以直接在我們的網站上進行了解。

安裝順序：

1）重要是選定布線的方向

2）固定支架如果支架不固定后期工程造成危險

3）槽間用四枚螺栓緊固

4）須清潔母線接頭及線槽內部

5）然后相間加入母線接頭板和絕緣墊

6）單頭螺栓穿入絕緣套管

7）對準之后把螺栓穿入母排予置孔

8）對外殼的保護：兩端緊固加半裝上下蓋板

9）將母線固定在支架上。

矩形母線：散熱條件好，便于固定和連接，集膚效應較大;為避免集膚效應過大，單條母線的截面da不超過1250mm2。當工

作電流超過da截面單條母線允許電流時，母線插口插座廠家，可用2～4條矩形母線并列使用。但由于集膚效應的影響，多條母線并列的允許載

流量并不成比例增加，母線插口插座型號，故一般避免采用4條矩形母線。矩形導體一般只用于35kV及以下，電流在4000A及以下的配電線路中。

槽型母線：槽型母線機械強度較好，載流量較大，母線插口插座，集膚效應系數也較小。槽型母線一般用于4000～ 8000A的配電裝置中

1、必需驗證母線槽干線相序準確，母線槽絕緣電阻不低于20MΩ

2、保證母線槽干線不受液體、固體的侵入

3、必需確認安裝支架穩固，連接螺栓可靠的連接

4、接觸帶電設備的零部件有危險！

5、母線槽開始送電時，母線插口插座規格，不得帶負載

6、檢查總的負載電流不超過主母線電流或設計電流

電纜母線槽插接柜

母線槽的維修

1、必需堵截母線槽電源，才能進行維護保養工作

2、使用三個月后須停電檢查連接螺栓緊固情況，每年進行全mian檢查

3、泛起異常情況請立刻斷電檢查，確定情況后再作處理

4、必需影響母線槽正常運行的不利因素，如滴水、導電粉塵、熱源等

是指除母聯開關和分段開關外所有支路電流所構成的差動回路。某段母線的小差是指該段母線上所連接的所有支路，包括母聯和分段開關，電流所構成的差動回路。母線大差比率差動用于判別母線區內和區外故障，小差比率差動用于故障母線的選擇。

一般在雙母保護用的比較多,大差做為啟動元件,判斷區內故障;小差做為選擇元件,判斷故障在那一條母線上。而母差保護中大差和小差動作的區別在于，小差動作，一時限跳開母聯開關，再跳開與故障設備掛同一母線的所有開關。



1.1母線結構型式：密集母線； 電壓等級：380V 耐壓等級：690V

1.2母線系統：交流TN-C系統

1.3防護等級：IP55； 額定頻率：50HZ； 額定絕緣電壓：660AC； 絕緣電阻：≥20MΩ

1.4母線槽至少采用相線容量的N線，PE線要求不少于50%相線容量，允許采用鋁導體外殼作為接地，但****是可靠的，截面＞50%相線的外殼方式。

1.5母線槽****保證110%額定電流下長期穩定運行。

1.6電流密度****不大于2A/MM2

1.7地線系統采用先進的整體接地地線（地線將相線和中性線全部包裹在內，從而把直接帶電部分完全隔離，同時阻斷母線周圍的磁路， 以保證母線槽具有了可靠的接地性能，較小的電抗值，較強的抗諧波能力）。

1.8導體材料

1.8.1母線槽A、B、C、N四相導體采用T2電解銅軋制的高導電率TMY電工硬銅排，銅排純度要求≥99.99%，導電率≥98.6%，電抗率≤0.00032Ωmm2

/m，硬度HB≥65。

1.8.2銅排表面全長****鍍錫。

1.8.3中性線的材料、截面及制造工藝與相線相同，中性線等效截面應等于的相線等效截面。

1.8.4接地導體等效截面應不小于50%的相線等效截面母線接地。

1.9絕緣材料:

1.9.1母線絕緣介質選用阻燃材料，絕緣等級及耐熱等級達到a ji或a ji以上，能耐受150℃高溫和-60℃的低溫，在火災時不釋放有毒氣體。
