銅母線槽插接箱

銅母線槽插接箱介紹

母線插接箱一種插接箱，在箱體、箱蓋、母線觸頭和分流電路斷路器之間構造有一種具有安全保護功能的機械聯動控制裝置，它包括有:A、手柄操作與插接箱啟閉控制的“滑板-鎖心”扣接式聯鎖機構;B、手柄操作控制斷路器實現分流電路“接通”或“斷開”的連桿式聯動機構;C、手柄操作制約母線觸頭與其插口實現“插接”或“分離”的“活動插腳”式聯動機構。

作用

所謂母線插接箱，就是它利用插接的方式把主干線母線槽的電源接到支線去，因此分接十分方便。具體點說,在主干線電源上,通過這個插接箱,就可以把電源引出到插接箱內,通過插接箱內的開關元件通斷,把電源再引出到用電設備上.這個插接箱就是一個可以插接在母線槽取電的配電箱.只是這個比配電箱更安全,使用更容易方便。

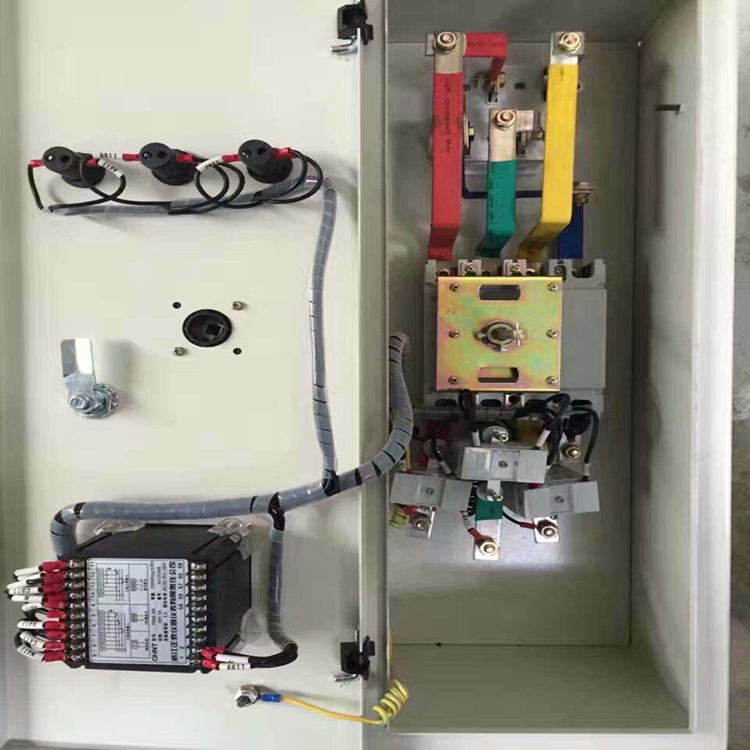

母線插接箱由外殼,空開,插腳組成,它的作用就是一個銅排到電纜的轉換裝置,也是是從母線上輸出電流的裝置.電源從母線槽上,經過插接箱的插腳到箱內的空開上,從空開經過保護器(熔斷器)經過電纜輸送到用電設備.如果不再需要電源的時候,可以直接把插接箱帶電從插接母線槽上拔下來即可.方便靈活。

用于交流三相四線、三相五線制、頻率50~60Hz、額定電壓至660V，母線槽插接箱，額定工作電流250~5000A的供配電系統，承擔配電任務，用于低壓配電屏與大、中型負載的連接，母線樣本，作為大電流的輸電，用于電力變壓器與低壓配電屏以及重型負載的連接。主要應用于現代化的車間、汽車制造廠、電機制造業的電焊線、工業用電爐、廠房和高層建筑等。該系列母線槽適合大跨距安裝且安裝極為方便，結構安全可靠、布線靈活、互換性強。

銅母線槽插接箱是由金屬板（鋼板或鋁板）為保護外殼、導電排、絕緣材料及有關附件組成的母線系統。它可制成每隔一段距離設有插接分線盒的插接型封閉母線槽，也可制成中間不帶分線盒的饋電型封閉母線槽。在高層建筑的供電系統中，母線槽插接箱，動力和照明線路往往分開設置，母線槽作為供電主干線在電氣豎井內沿墻垂直安裝一趟或多趟。其防潮、散熱效果較差。在防潮方面，母線在施工時，朔州母線槽，容易受潮及滲水，母線槽插接箱，造成相間絕緣電阻下降。母線的散熱主要靠外殼，由于線與線之間緊湊排列安裝，L2、L3相熱能散發緩慢，形成母線槽溫升偏高。密集絕緣插接母線槽受外殼板材限制，只能生產不大于3m的水平段。由于母線相間氣隙小，母線通過大電流時，鋁合金母線槽，產生強大的電動力，使磁振蕩頻率形成疊加狀態，造成過大的噪聲。插接式母線槽屬樹干式系統，具有體積小、結構緊湊、運行可靠、傳輸電流大、便于分接饋電、維護方便、能耗小、動熱穩定性好等優點，在高層建筑中得到廣泛應用。

安裝

母線槽插接箱安裝前，應打開母線槽插孔處的安全擋板，應先將箱內開關推至OFF斷開檔位置，將插接箱插腳按相序從母線槽插口處插入母線槽內，并保證插入到位。禁止帶電插拔!插接箱安裝后，應將其前后兩處爪型卡板固定于母線槽兩側，并擰緊螺絲。內裝大型開關的插接箱，其垂直安裝時，底部應加裝承重托臂;水平安裝時，應加裝承重包箍。

安裝順序：

1）重要是選定布線的方向

2）固定支架如果支架不固定后期工程造成危險

3）槽間用四枚螺栓緊固

4）須清潔母線接頭及線槽內部

5）然后相間加入母線接頭板和絕緣墊

6）單頭螺栓穿入絕緣套管

7）對準之后把螺栓穿入母排予置孔

8）對外殼的保護：兩端緊固加半裝上下蓋板

9）將母線固定在支架上。
