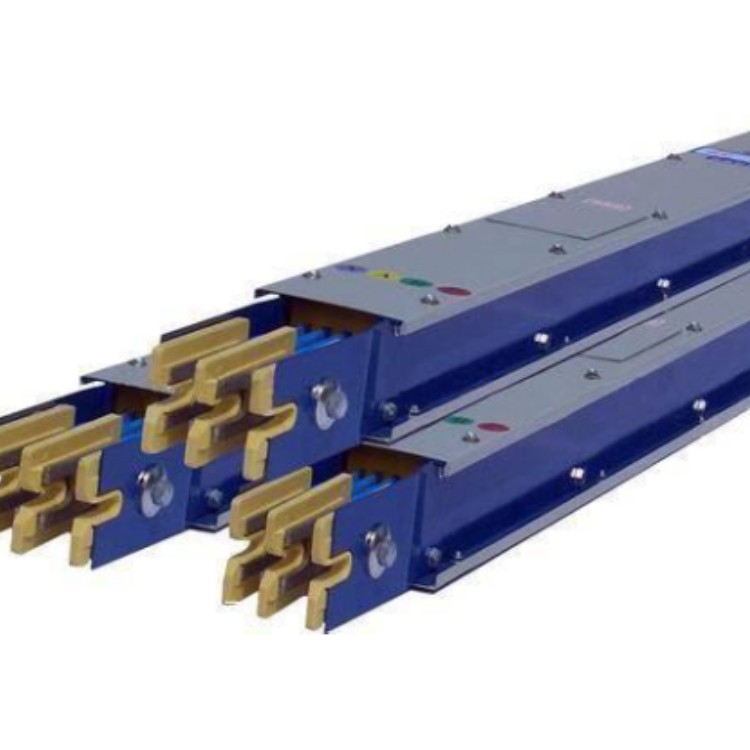

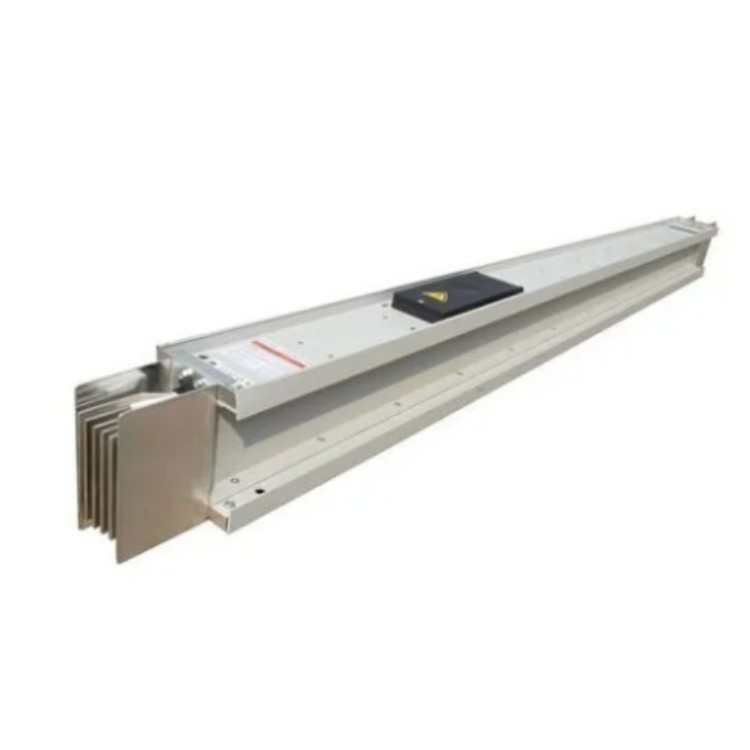

1200A低壓封閉式母線槽

1200A低壓封閉式母線槽在高層建筑的供電系統中，動力和照明線路往往分開設置，母線作為供電主干線在電氣豎井內沿墻垂直安裝一趟或多趟。按用途一趟母線槽一般由始端母線槽、直通母線槽（分帶插孔和不帶插孔兩種）、L型垂直（水平）彎通母線、Z型垂直（水平）偏置母線、T型垂直（水平）三通母線、X型垂直（水平）四通母線、變?nèi)菽妇�、膨脹母線、終端封頭、終端接線箱、插接箱、母線有關附件及緊固裝置等組成。母線槽按絕緣方式可分為空氣式插接母線槽、密集絕緣插接母線槽和高強度插接母線槽三種高強度封閉母線槽

母線橋又稱橋式接線，用跨接斷路器BCD把兩條電源引入線與兩臺變壓器聯系起來的主接線。較分段單母線接線簡化，減少了斷路器的數量。根據跨接橋斷路器的位置不同，分為內接線橋和外接線橋。其中內接線橋適用于線路較長，負荷曲線比較平穩的變電位置；外接線橋則適用于線路較短，負荷曲線變化較大的變電位置母線橋刷漆的作用：絕緣、防腐、散熱和“相"的標識。 母線橋指橋內有矩形銅母線或鋁母線，一般是鐵皮做成外殼保護母線；用于戶內。

普通電纜的絕緣層和外護套會燃燒。即使阻燃電纜在火焰下也會燃燒，只有在火焰離開后才燃燒。耐火電纜不會燃燒，只有在消防報警電路系統等不準停電的場合才使用耐火電纜。而母線槽外殼是金屬的，不會燃燒，即使銅排的絕緣材料發生燃燒，火苗也不會危機到母線槽外面。

母線槽是由金屬板（鋼板或鋁板）為保護外殼、導電排、絕緣材料及有關附件組成的母線系統。它可制成每隔一段距離設有插接分線盒的插接型封閉母線，也可制成中間不帶分線盒的饋電型封閉式母線。其工藝制造不受板材限制，外殼做成瓦溝形式，封閉式母線槽使母線機械強度增加，母線水平段可生產至13m長。

銅、鋁裸封閉母線長期性工作中時的發燙容許溫度均為70 ℃，但當其表面具備錫的靠譜遮蓋時(如超音波搪錫等)，則容許溫度提升到85℃，封閉式母線槽， 受此不斷發燙容許溫度的限定，不一樣原材料、橫截面的封閉母線得出了相對的長期容許電流， 挑選封閉母線橫截面時，應以封閉母線具體的較大長期性工作中電流量低于選定橫截面封閉母線的長期性容許電流。 在平均負載很大、封閉母線較長的狀況下(如房外配電裝置封閉母線) ，一般 按經濟發展電流強度法挑選封閉母線。經濟發展電流強度是充分考慮封閉母線耗損、封閉母線和附設機器設備的年維修費用與折舊為少狀況下，這時封閉母線企業截面穿過的電流量。 用經濟發展電流強度除于不記入過負載的長期性工作中電流量即得封閉母線橫截面。

母線槽水平安裝，且支架能根據需要設置時，宜采用長度為3m左右的母線槽。當支架間距為6m及以上時，應選用超長型母線槽。

結構特點

1)密集型母線槽相與相及相與接頭用絕緣螺栓緊固，同時采用雙連接銅排連接，****增加了接頭接觸面積，大大降低了接頭部位溫升。

2)新一代環保產品密集型母線槽導電排纏繞有阻燃型交聯聚乙烯熱縮套管，具有較強的絕緣性能，在遇火時無有毒氣體散發。

3)布線靈活密集型母線槽插接口設置靈活方便，可設置大量的插口，通用性較強，當調整用電設備位置時，無需變動供電系統。

母線槽的應用優勢在于，其體積非常的小巧，所以在進行安裝的時候，無論是搬運還是運轉，都非常的便捷。而同時母線槽又有很大的容量，因此供電力是很強的，制作時間也比較短，可以節約出大量的時間，去做其他的事情。

直線段母線槽的大長度可達到8米，其抗彎強度能滿足于行業標準，母線槽內采用銅質導體，亦可根據客戶采用鋁質導體，鋁合金外殼可作為保護接地導體，因而四線制母線槽可以作為五線制母線槽使用。為適應低壓配電系統的空間布置要求，母線槽除具有直線段，水平彎頭，垂直彎頭，T型等傳統的功能單元母線槽之外，還根據我國低壓配電裝置的新發展，自行開發了能適合于油浸式變壓器、樹脂絕緣干式電力變壓器，配電柜等的始端母線槽，在母排排列上能根據不同的用戶要求進行相序排列和換相。

1200A低壓封閉式母線槽外殼裝備:

外殼選用加強型模制電工用鋁鎂合金型材組成或選用模制電工用鋁合金全體式側板型材與冷拉鋼蓋板型材混合組成。該套外殼為輕質全封閉、不通風型，既具有****的抗彎強度又具有杰出的抗銹蝕性和散熱性、接地性。鋁鎂合金外殼防腐、運用年限達50年以上。

1)全體式鋁合金側板結構，將導體全體包裹在金屬側板內，*阻撓了水汽的浸透和有害微塵的侵入，使母線全體的防護等級到達IP54；

2)特別的鋁質外殼，構成無磁性扼流圈，可消減大電流母線相間渦流的傳遞、削減主母排諧波電流的通過，下降上述原因引起的發熱現象、下降長距離輸電的電壓降，明顯增強母排的載流才能；

3)全體嚴密觸摸導體的鋁質側板結構，能夠從側板、蓋板等多立面直接傳輸、發出熱量，改進母線體系的散熱才能，進步載流量；

4)在外殼范圍內構成了全體式接地體系，用戶能夠選用此具有>50％相線容量的全體鋁質外殼作為接地導體

應用優勢在于，其體積非常的小巧，所以在進行安裝的時候，無論是搬運還是運轉，都非常的便捷。而同時母線槽又有很大的容量，因此供電力是很強的，制作時間也比較短，可以節約出大量的時間，去做其他的事情。

直線段母線槽的大長度可達到8米，其抗彎強度能滿足于行業標準，母線槽內采用銅質導體，亦可根據客戶采用鋁質導體，鋁合金外殼可作為保護接地導體，因而四線制母線槽可以作為五線制母線槽使用。為適應低壓配電系統的空間布置要求，母線槽除具有直線段，水平彎頭，垂直彎頭，T型等傳統的功能單元母線槽之外，還根據我國低壓配電裝置的新發展，自行開發了能適合于油浸式變壓器、樹脂絕緣干式電力變壓器，配電柜等的始端母線槽，在母排排列上能根據不同的用戶要求進行相序排列和換相。

1)全體式鋁合金側板結構，將導體全體包裹在金屬側板內，*阻撓了水汽的浸透和有害微塵的侵入，使母線全體的防護等級到達IP54；

2)特別的鋁質外殼，構成無磁性扼流圈，可消減大電流母線相間渦流的傳遞、削減主母排諧波電流的通過，下降上述原因引起的發熱現象、下降長距離輸電的電壓降，明顯增強母排的載流才能；

3)全體嚴密觸摸導體的鋁質側板結構，能夠從側板、蓋板等多立面直接傳輸、發出熱量，改進母線體系的散熱才能，進步載流量；

4)在外殼范圍內構成了全體式接地體系，用戶能夠選用此具有>50％相線容量的全體鋁質外殼作為接地導體

母線槽側板端頭****粘貼2*30絕緣雙面膠條，用于保護母排絕緣層不被側板端頭損傷，絕緣雙面膠條應超出側板端頭5mm,長度應和側板高度相同，在側板中部，每隔300mm粘貼絕緣膠條1根，長度和側板高度相同。

在裝配之前應先將該單元母線側、蓋板孔位校對一遍，如孔位不配，及時退回鈑金區打孔并去除毛刺，在母線裝配區嚴禁進行打孔作業。如母排成外殼端頭不齊，應用木榔頭或橡膠榔頭輕輕敲打，緩慢調整，嚴禁用金屬工具敲擊或大力擊打。

母線槽適用于交流三相四線、三相五線制，頻率50~60Hz，額定電壓至690V,額定工作電流250~5000A的供配電系統，作為工礦、企事業和高層建筑中供配電設備的輔助設備，特別適用于車間、老企業的改造。

安裝板------用于支撐各種元件并且適合于成套設備中安裝的板。

安裝框架----用于支撐各種元件并且適合于在成套設備中安裝的一種框架。

外殼--------外殼是保護設備免受某些外部因素影響，并使設備在各個方向不被直接解及的一種部件，其防護等級 至少為IP30。

門----------一種帶鉸鏈的或可滑動的覆板。

蓋板--------是外殼的上下殼面，封閉式母線槽 廠，通常是指母線槽設備上的一種部件，用它來遮蓋外殼上的開口。用螺釘或類似方法將其固定，設備投入運行后一般不再拆卸。

側板--------是外殼的左右殼面，通常指母線槽設備上的一種部件，它是用來遮蓋外殼上開口的。用螺釘或類似方法將其固定，設備投入運行之后一般不再拆卸。

采用多重防護結構包裹導電排，如：在導電排上下臂包裹絕緣膜，保證導電排的整體絕緣性，另外在連接側封板與連接蓋板之間進一步設有密封條，通過密封條增加兩者裝配為一體的密封性。同時，上下蓋板和側板采用無磁合金材料制成，大大減少了導電排工作過程中產生的電磁波輻射：在兩導電排之間還增設有散熱器，導電排的表面還設有若干拍散熱片，以提高導電排的散熱效率。

主要校驗產品的工藝，母線槽連接頭的IP防護等級，母線槽插接口的溫升，和PE線的穩定性和****性，產品工藝主要看外觀的加工工藝及表面處理工藝和母線組裝的****度。密集型母線槽主要看密集的****性越緊湊越好。母線與母線連接頭的IP防護等級是重要的技術處理工藝，接頭發熱或者受潮，或者進水引起的母線槽短路事故較多。
