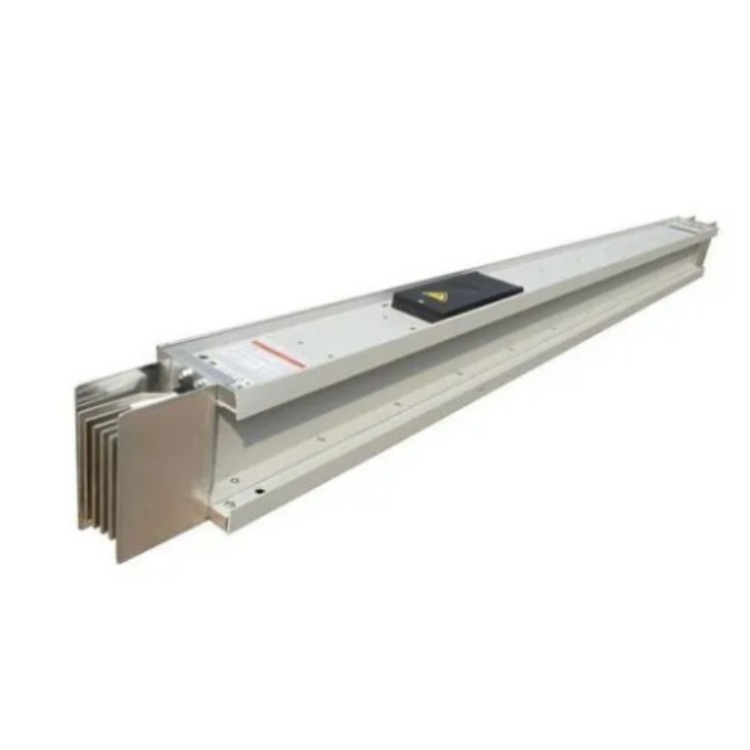

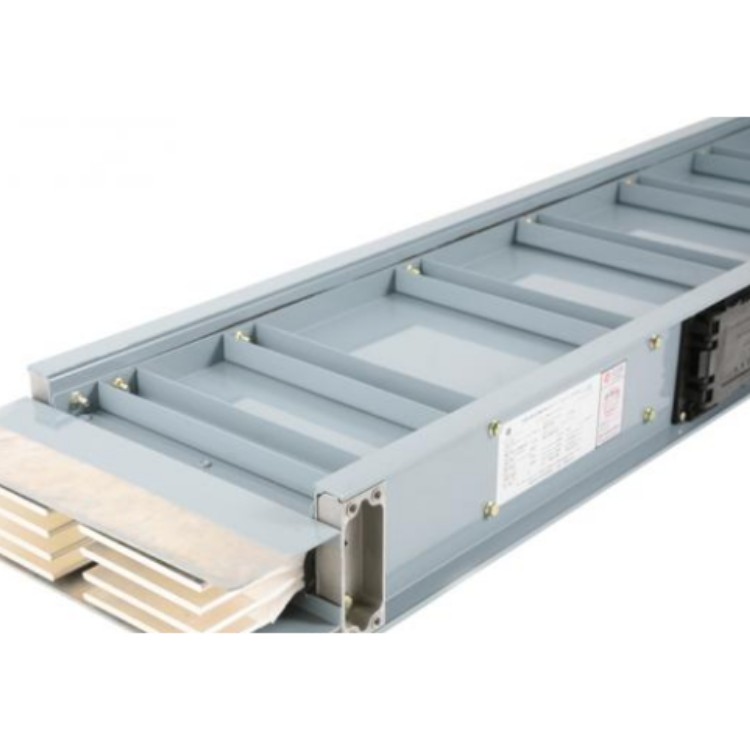

CCX-2000A封閉式母線槽

CCX-2000A封閉式母線槽特點：

（1）單螺栓夾緊端子

 　母線槽設計采用了先進的單螺栓夾緊端子，為母線槽單元連接元件，由于它的特殊構造，可以防止安裝時的錯誤操作，同時只要擰緊一個螺栓，就能可靠地、迅速地將兩

 　個母線槽單元連接起來。

（2）高防護等級插孔

 　母線槽在插孔處設計了安全防護擋板，只有當防護擋板拉開時，插接箱才能插入，插孔平時不用時可將防護板拉閉，防止了在插口處灰塵和異物的進入，從而提高了母線槽的防護性能，防止誤操作，使母線的安全性得到了****的提高。

（3）外殼（防護殼）級次數

 　母線槽設計5個電流等級，只采用了3個級次的外殼。這樣當系統按相鄰等級變換容量時母線槽無需更換外殼，如400A變630A時，外殼尺寸相同。因此大大方便了安裝。

（4）傳輸電能大

 　母線槽設計為分離空氣絕緣式，改善了母線槽的散熱性，隆低了阻抗，達到了母線槽經濟輸電。

（5）成套性好

母線槽設計了各種功能的連接單元，可滿足所有輸配電工程的需要。

1、它本身采用的是“三明治”的密封結構，一般來說他的防護等級可以達到IP54。

2、整個母線系統本身是可以承受3750V的工頻耐壓的，而且即便是使用1min也是不會出現擊穿和閃絡現象。

3、在長期接通額定電流工作的時候，母線系統的溫升一般不會超過連接端子:60K，金屬外殼:30K，槽內絕緣件表面:40K。

4、當耐火母線在發生火災之后，燃燒溫度即便是上升到960℃，它仍然可以保持正常的運轉。

特點如下：

該系列母線槽具有優良的抗短路性能，由于具有鋁(或弱磁鋼板)外殼的保護，能夠****地減弱渦流或環流引起的結構發熱，降低母線槽外殼溫度，減小電能損耗，提高載流量，減輕電動力。

該系列母線槽結構先進，安裝維修孔可任意設置于母線槽的上部或下部，對于大電流戶內母線槽在殼體的兩側及下部設有通風百頁窗，來加強散熱，降低溫升。

采用雙重絕緣及殼體多點連接接地，使維護工作量明顯減小，安全性能得到顯著提高。

采用波紋管伸縮節，安裝簡單，可實現水平、垂直方向兩個自由度的調節，不僅能滿足不同溫降及熱脹冷縮引起的伸縮要求，還可以對由于基礎沉降所引起的誤差進行補償，解決了傳統滑板式伸縮裝置的防護等級差，安裝麻煩，運行不可靠的缺點

產品特點：

****強度
該系列母線槽外殼采用鋼板一體成型（馬鋼），ji大提高了載荷能力，可保證在跨距6m母線中心載重60kg，在非均勻溫度變化時，板殼中心位置偏移不超過10mm。

安裝極為方便
采用具有自動補償?shù)穆?lián)結和單螺栓夾緊端子，可調性強，使得母線槽在安裝過程中顯得非常便捷、靈活，大大節省了安裝時間。

       其次是支吊架的安裝，任何封閉、插接母線支、吊架安裝均應位置準確、橫平豎直、固定牢靠，成排安裝時應排列整齊、間距均勻。固定支架螺栓應加平墊和彈簧墊圈固定，絲扣外露2～4扣。
       ① 支架膨脹螺栓的固定，安裝在建筑物上的支架應改要根據母線路徑的走向來測量出準確的支架位置，在已經鉆好的孔上線固定好支架的膨脹螺栓。要注意的是鉆的孔徑與套管外徑差值不要超過1mm。
       ② 一字形角鋼支架安裝，一字型支架適用于母線在墻上水平安裝，支架采用預埋的方法埋設在墻體內，角鋼支架埋設****為120mm和150mm，角鋼外露長度在母線直立式安裝時為母線寬度加140mm，當母線側臥式安裝時為母線高度加160mm，如下圖所示

④ 吊架在樓板上安裝，封閉、插接母線的吊裝有單吊桿和雙吊桿幾種型式，根據母線的吊裝位置不同其吊架的安裝方式也不相同，若強度能夠滿足的情況下也可以使用內膨脹螺絲。

主要校驗產品的工藝，母線槽連接頭的IP防護等級，母線槽插接口的溫升，和PE線的穩定性和****性，產品工藝主要看外觀的加工工藝及表面處理工藝和母線組裝的****度。密集型母線槽主要看密集的****性越緊湊越好。母線與母線連接頭的IP防護等級是重要的技術處理工藝，接頭發熱或者受潮，或者進水引起的母線槽短路事故較多。

根據使用環境，安裝方式選擇母線槽，選用母線槽時應綜合考慮使用環境，母線槽的外殼防護等級選擇應符合下列規定：室內潔凈場所，采用IP30以級。室內普通場所，采用不低于IP40等級。室內有防濺水要求的場所，采用不低于IP54等級，室內潮濕場所或有防噴水要求的場所，采用IP65及以級。有著防腐要求的場所或室外，采用IP68等級的全封閉樹脂澆注母線槽。

因此對于可能造成母線槽進水的安裝方式要采取必要防護措施。如當母線槽穿越摟層時，由于生產或屋面滲漏等種種原因造成樓層積水，就會順著穿越樓層的母線槽漏下，造成母線槽進水，使母線槽絕緣降低。我廠腈綸裝置聚合車間母線槽在投用后，就發生了一起因母線槽穿越樓層時進水引起的短路故障，造成了整個生產裝置的停車事故。解決的方法是在空氣型封閉式母線槽穿越的樓層時增設防水圍堰既使母線槽與變壓器用伸縮節作過渡連接，但由于采用母線槽作為低壓進線主母線電流一般較大，有的已經達到2500A，相應的伸縮節截面較大、彈性較小，仍可能使變壓器低壓套受力。

只要工程的需要，母線槽也可防水，母線槽的標準JB/T 8511-1996《空氣絕緣母線干線系統(空氣絕緣母線槽)》和JB/T9662-1999《密集絕緣母線干線系統(密集絕緣母線槽)》都有戶外型母線槽的條款，對這種母線槽就有防水要求.

CCX-2000A封閉式母線槽外殼防護等級只要做到IP54等級，就能防濺水，對母線槽制造廠來說，要達到IP54等級并不困難，成本增加也不多.

適用于額定工作電壓660V及以下，頻率為50Hz(或變?nèi)萘抗?jié)60Hz)、額定電流從60A～5000A的三相三線、三相四線和三相五線系列中的供配電系統，封閉式母線槽產品具有體積小、輸送電流大、安全可靠、安裝靈活、配電施工與基建施工互不干擾、設計合理、規格齊全等優點，F(xiàn)M系列低壓母線槽是現代大、中型企業，高層建筑、引進工作程、實驗基地等場所較理想的供電設備。

母線槽在現在大型的供電建筑中應用廣泛，在很多供電系統中沒有母線槽是很難正常運行的，因?yàn)楝F(xiàn)在的經濟發展越來越好，普通的供電設備已經無法滿足人們對用電量的需求，而母線槽的出現可以很好的解決這一問題，所以大家跟隨筆者去了解一下母線槽的應用吧!

1.減少接地故障避免相間短路離相封閉母線因有外殼保護可外界潮氣灰塵以及外物引起的接地故障母線采用分相封閉也杜絕相間短路的發生

2 鋼結構發熱離相封閉母線采用外殼屏蔽可從根本上解決鋼結構感應發熱的問題

3 減少相間短路電動力由于外殼上渦流和環流的雙重屏蔽作用使相間導體所受的短路電動力大為降低

4 提高運行的安全可靠性該廠的盆式絕緣子采用SMC 壓制而成母線封閉后從而防止絕緣子結露同時采用測氫和測溫等裝置其測量信號可就地顯示或傳至DCS系統提高運行的安全可靠性母線封閉后也為采用通風冷卻創造了條件

5 封閉母線由工廠成套生產質量有保證運行維護工作量小施工安裝簡便而且不需設置網欄簡化了對土建的要求

6 外殼在同一相內包括分支回路采用電氣全連式并采用多點接地使外殼基本處于等電位接地方式大為簡化并杜絕人身觸電危險

母線槽應用在大型的供電設備中，可以****的解決供電不足的情況，尤其是在一些大型工廠的生產生活中，使用母線槽是非常有必要的，所以隨著科技的不發展，對位對母線槽的應用會越來越廣泛。

母線槽的應用優勢在于，其體積非常的小巧，所以在進行安裝的時候，無論是搬運還是運轉，都非常的便捷。而同時母線槽又有很大的容量，因此供電力是很強的，制作時間也比較短，可以節約出大量的時間，去做其他的事情。

1.減少接地故障避免相間短路離相封閉母線因有外殼保護可外界潮氣灰塵以及外物引起的接地故障母線采用分相封閉也杜絕相間短路的發生。
2.鋼結構發熱離相封閉母線采用外殼屏蔽可從根本上解決鋼結構感應發熱的問題。
3.減少相間短路電動力由于外殼上渦流和環流的雙重屏蔽作用使相間導體所受的短路電動力大為降低。
4.提高運行的安全可靠性該廠的盆式絕緣子采用SMC 壓制而成母線封閉后從而防止絕緣子結露同時采用測氫和測溫等裝置其測量信號可就地顯示或傳至DCS系統提高運行的安全可靠性母線封閉后也為采用通風冷卻創造了條件。
5.封閉母線由工廠成套生產質量有保證運行維護工作量小施工安裝簡便而且不需設置網欄簡化了對土建的要求。
6.外殼在同一相內包括分支回路采用電氣全連式并采用多點接地使外殼基本處于等電位接地方式大為簡化并杜絕人身觸電危險

母線槽根據安裝方式不同，選擇母線槽時也應當注意，當母線槽在不同形狀的建筑中沿平面安裝時，宜選用外殼為矩形的母線槽，當沿圓弧面安裝時，宜選用樹脂澆注母線槽或者圓筒形母線槽，當母線槽垂直安裝時，宜選用密集絕緣或樹脂澆注母線槽，且絕緣材料應采用適用于長期工作溫度不低于130℃的材料。為避免煙囪效應，當選用空氣絕緣母線槽時，母線槽殼體內每單元間應設置阻火隔斷。當用于應急電源時，應選用耐火且防水的母線槽。

1.1母線結構型式：密集母線； 電壓等級：380V 耐壓等級：690V 1.2母線系統：交流TN-C系統

1.3防護等級：IP55； 額定頻率：50HZ； 額定絕緣電壓：660AC； 絕緣電阻：≥20MΩ

1.4母線槽至少采用相線容量的N線，PE線要求不少于50%相線容量，允許采用鋁導體外殼作為接地，但****是可靠的，截面＞50%相線的外殼方式。

1.5母線槽****保證110%額定電流下長期穩定運行。 1.6電流密度****不大于2A/MM2

1.7地線系統采用先進的整體接地地線（地線將相線和中性線全部包裹在內，從而把直接帶電部分隔離，同時阻斷母線周圍的磁路， 以保證母線槽具有了可靠的接地性能，較小的電抗值，較強的抗諧波能力）。 1.8導體材料

1.8.1母線槽A、B、C、N四相導體采用T2電解銅軋制的高導電率TMY電工硬銅排，符合國標，銅排純度要求≥99.99%，2500a/4p，導電率≥98.6%，電抗率≤0.00032Ωmm2

/m，硬度HB≥65。

 1.8.2銅排表面全長****鍍錫。

 1.8.3中性線的材料、截面及制造工藝與相線相同，中性線等效截面應等于的相線等效截面。

 1.8.4接地導體等效截面應不小于50%的相線等效截面母線接地。

 1.9絕緣材料:

1.9.1母線絕緣介質選用阻燃材料，絕緣等級及耐熱等級達到*或*以上，能耐受150℃高溫和-60℃的低溫，在火災時不釋放有毒氣體。

1.9.2絕緣材料采用整體包覆每相銅排的工藝，絕緣老化壽命達到30年以上。

1.9.3在長期處于-5℃～40℃的環境溫度下，能保持其柔韌性和介電強度，不會老化。介電強度≥80KV/mm，抗拉強度＞12Mpa。

1.9.4 投標人應提供絕緣材料的所有相關的檢測報告。

1.10外殼材料:

1.10.1為保證母線槽的強度和剛度及散熱效果，母線槽系統外殼側板采用帶散熱裝置外殼，****提供相應報告。

1.10.2采用全封閉形式，結構緊湊，配置靈活，動熱穩定性好，有較強的抗內外力沖擊能力。

1.10.3線槽外表面應作陽極氧化處理，以達到良好的防腐蝕效果。
